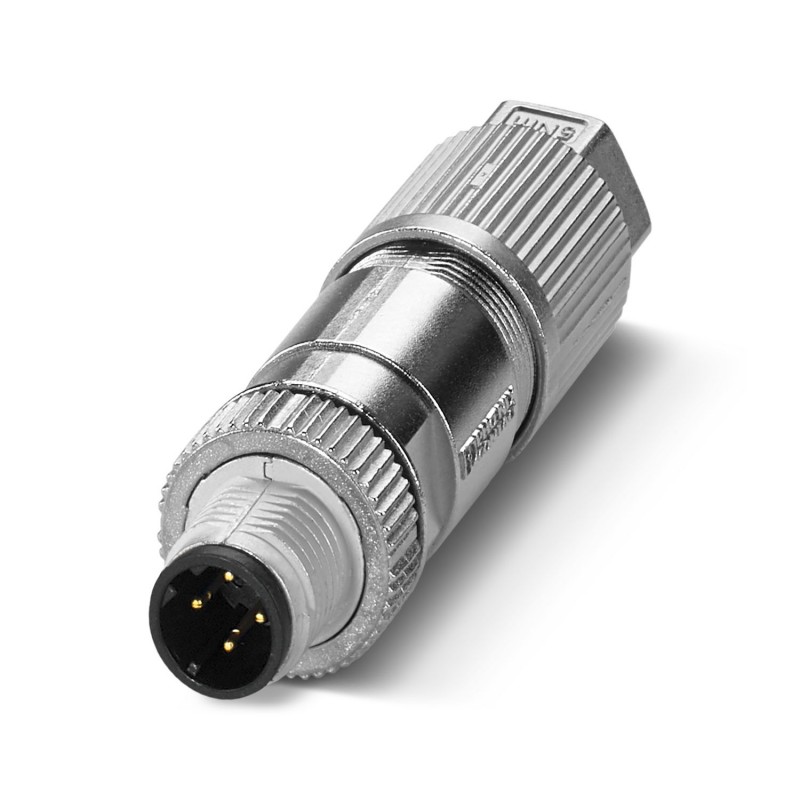

SACC-M12MSD-4QO SH PN 1411068 PHOENIX CONTACT Conector para datos, PROFINET CAT5 (100 MBit/s), 4-polos, sin ..
SACC-M12MSD-4QO SH PN
1411068
PHOENIX_CONTACT
Conector para datos, PROFINET CAT5 (100 MBit/s), 4-polos, sin halógenos, apantallado, Conector macho recto M12, codificación: D, Conexión por desplaz. de aislamiento, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 5 mm ... 9,7 mm
Conector de datos, PROFINET CAT5 (100 Mbit/s), 4polos, sin halógenos, apantallado, enchufe M12 recto, código: D, conexión de desplazamiento de aislamiento, material moleteado: fundición de zinc, niquelado, diámetro exterior conductor 5 mm 9,7 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1411068 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2CDN - |
| Página del catálogo | Página 345 (C_2_2017) |
| EAN | 4046356921794 |
| Peso por unidad (sin incluir el embalaje) | 39,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Ancho entre caras-Tuerca de unión | 15 mm |
|---|---|
| Diámetro de la caja | 19 mm |
| Longitud | 58 mm |
| Diámetro exterior del cable | 5 mm ... 9,7 mm |
| Longitud a desaislar de la envoltura | ≥ 80 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 50 °C |
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Observación | Este producto cumple la directiva PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A |
| Tensión de dimensionamiento | 60 V DC |
| 48 V AC | |
| Número de polos | 4 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | D - datos |
| Normas/especificaciones | Conector enchufable M12 de conformidad con IEC 61076-2-101 |
| Choques, vibraciones EN 50155:2001 | |
| Tipo de señal/categoría | PROFINET CAT5 (conforme a IEC 11801), 100 MBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por desplaz. de aislamiento |
| Sección de conductor | 0,25 mm² ... 0,5 mm² (flexible) |
| 0,25 mm² ... 0,5 mm² (rígido) | |
| Sección de conductor AWG | 24 ... 20 (flexible) |
| 24 ... 20 (rígido) | |
| Diámetro de conductor incl. aislamiento | 0,75 mm ... 2 mm |
| Ciclos de conexión para cables de igual sección | 10 |
| Aislamiento de los conductores | PVC / PE / PP / goma |
| Construcción del conductor según VDE 0295 / diámetro mínimo de hilos | Clase 2-6 |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | Moleteado M12 |
| 5 Nm (Tuerca de apriete) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material cuerpo de agarre | Fundición inyectada de cinc, niquelado |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
| Normas/disposiciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23, R24 y R26 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | de conformidad con IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/especificaciones | EN 50155:2001 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 19 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Para cables con un diámetro exterior (EF009475) | 5 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.25 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.25 mm² |
| Sección de conductor conectable (EF007343) | 0.25 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión borne de desplazamiento |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1411068-SACC-MSD-4QO SH PN SCO | 135 Kbytes |
|
