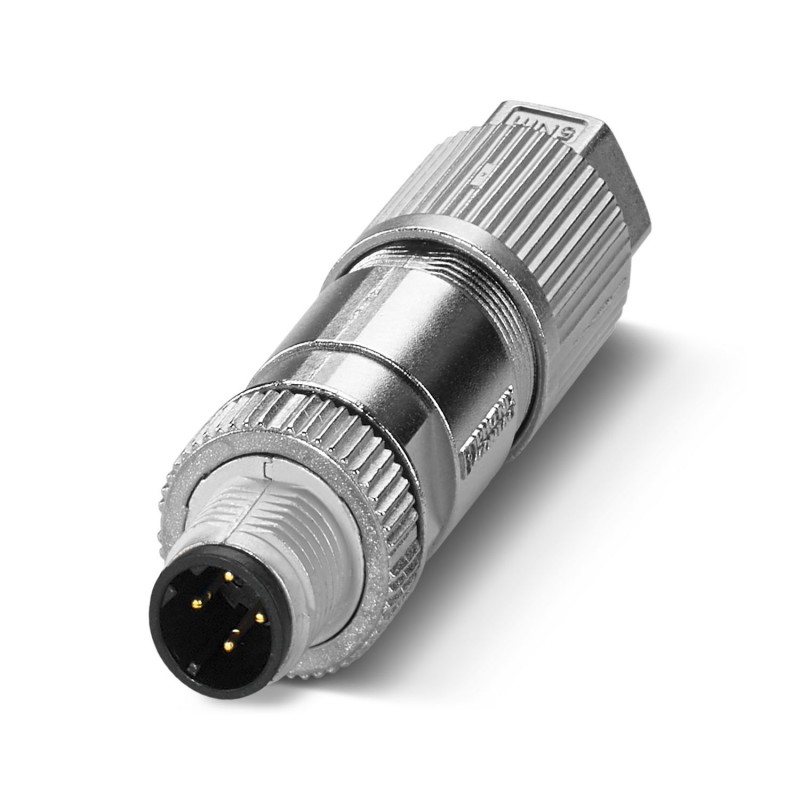

SACC-M12MSD-4QO SH PN 1411068 PHOENIX CONTACT Steckverbinder
SACC-M12MSD-4QO SH PN
1411068
PHOENIX_CONTACT
Steckverbinder
Datensteckverbinder, PROFINET CAT5 (100 MBit/s), 4-polig, halogenfrei, geschirmt, M12 gerader Stecker, D, Offset-Anschluss. Isolierung, Rändelmaterial: Zinkdruckguss, vernickelt, Drahtaußendurchmesser 5 mm... 9,7 mm
Datensteckverbinder, PROFINET CAT5 (100 MBit/s), 4-polig, halogenfrei, geschirmt, Stecker gerade M12, Kodierung: D, Schneidklemmanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Leitungsaußendurchmesser 5 mm ... 9,7 mm
Steckverbinder > Rundsteckverbinder, feldkonfektionierbar (Industriesteckverbinder)
Kabel, Stecker, Boxen und QUICKON
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
| Montagehinweis | ACHTUNG:Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder. |
| Produkttyp | Rundsteckverbinder (kabelseitig) |
| Anwendung | Daten |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | D |
| Kabelabgang | gerade |
| Datenpflegestand | |
| Artikelrevision | 05 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Länge | 58 mm |
| Schlüsselweite Überwurfmutter | 15 mm |
| Außenmaß | |
| Außendurchmesser | 5 mm ... 9,7 mm |
| Gehäuse | |
| Gehäusedurchmesser | 19 mm |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | NBR |
| Material Griffkörper | Zinkdruckguss, vernickelt |
| Material Kontakt | CuSn |
| Material Kontaktoberfläche | Ni/Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Normen / Bestimmungen | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23, R24 und R26 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| Aderisolationsmaterial | PVC / PE / PP / Gummi |
| Leiteranschluss | |
| Anschlussart | Schneidklemmanschluss |
| Anschlussquerschnitt | 0,25 mm² ... 0,5 mm² (flexibel) |
| 0,25 mm² ... 0,5 mm² (starr) | |
| Anschlussquerschnitt AWG | 24 ... 20 (flexibel) |
| 24 ... 20 (starr) | |
| Anzugsdrehmoment | 5 Nm (Druckmutter) |
| Anschlussbelegung | |
| Kontakt Farbe (Signalbezeichnung) Kontakt (optional) | 1 (Stecker) = YE (TD+) |
| 2 (Stecker) = WH (RD+) | |
| 3 (Stecker) = OG (TD-) | |
| 4 (Stecker) = BU (RD-) | |
| Bemessungsstoßspannung | 0,8 kV |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Mechanische Daten | |
| Steckzyklen | ≥ 100 |
| Anschluss 1 | |
| Bauform Kopf | Stecker |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | M12 |
| Kodierung | D |
| Signalart/Kategorie | PROFINET CAT5 (in Anlehnung an IEC 11801), 100 MBit/s |
| Umgebungsbedingungen | |
| Schutzart | IP65 |
| IP67 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C (Stecker/Buchse) |
| Umgebungstemperatur (Montage) | -5 °C ... 50 °C |
| Prüfung | |
| Normen/Bestimmungen | PA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23, R24 und R26 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3) |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | in Anlehnung an IEC 61076-2-101 |
| Normbezeichnung | Schock, Vibration |
| Normen/Bestimmungen | EN 50155:2001 |
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Durchmesser des Steckverbinders (EF007496) | 19 mm |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 4 |
| Für Kabelaußendurchmesser (EF009475) | 5 mm |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 4 A |
| Umgebungstemperatur (EF002386) | -40 °C |
| Bemessungsspannung (EF000228) | 48 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.25 mm² |
| Ausführung des elektrischen Anschlusses (EF003961) | Schneidklemmanschluss |
| Werkstoff der Kontaktbeschichtung (EF004020) | Nickel |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP65 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
