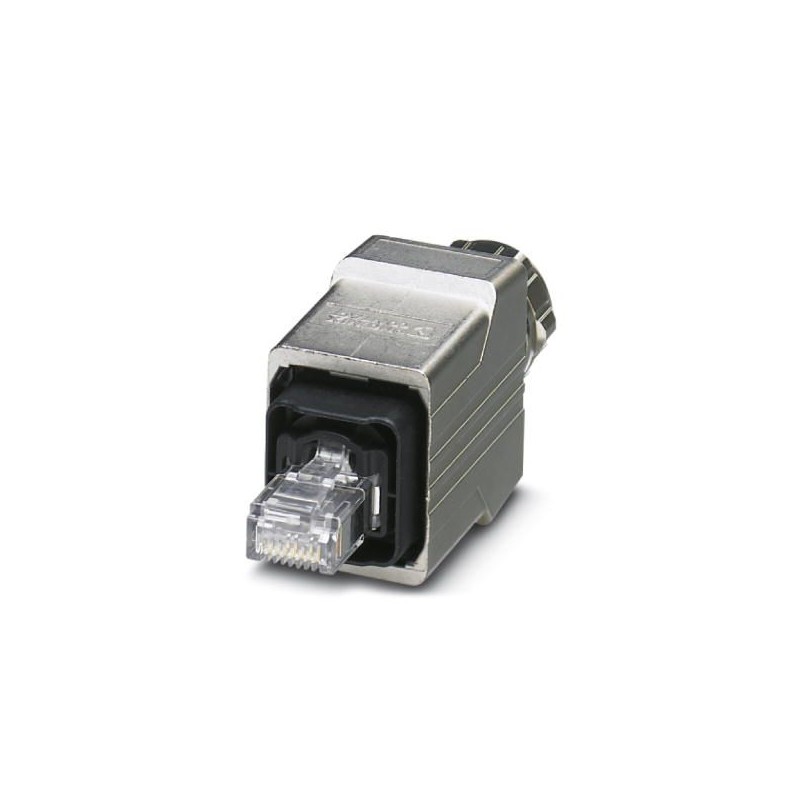

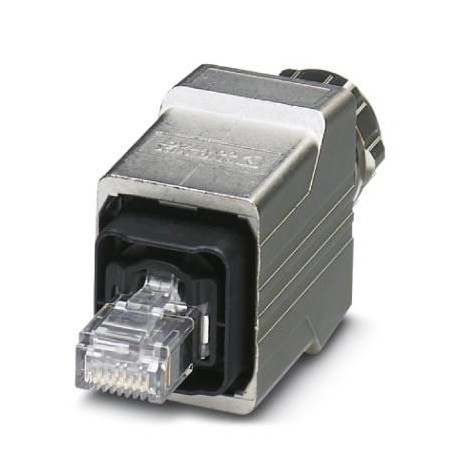

VS-PPC-C1-MNNA-4Q5-EMC 1403366 PHOENIX CONTACT Conector enchufable RJ45, índice de protección: IP65/IP67, nú..
VS-PPC-C1-MNNA-4Q5-EMC
1403366
PHOENIX_CONTACT
Conector enchufable RJ45, índice de protección: IP65/IP67, número de polos: 4, CAT5 (IEC 11801:2002), material: Metal, tipo de conexión: Conexión rápida IDC, sección de conexión: AWG 22- 22, salida de cables: recta, color: plata, PROFINET
Conectores > Accesorios para conectores industriales
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1403366 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNEAA - |
| Página del catálogo | Página 80 (C_2_2013) |
| EAN | 4046356708319 |
| Peso por unidad (sin incluir el embalaje) | 79,600 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Datos mecánicos
| Normas/disposiciones | IEC PAS 61076-3-117 |
|---|---|
| Número de polos | 4 |
| Cara de enchufe | RJ45 8(4) |
| Sistema de bloqueo | Push-pull |
| Apantallado | sí |
| Ciclos de enchufe | ≥ 500 |
| Tipo de conexión | Conexión rápida IDC |
| Sección de conexión | 0,32 mm² (rígido) |
| 0,36 mm² (flexible) | |
| Sección de conexión AWG | 22 ... 22 (rígido) |
| 22 ... 22 (flexible) | |
| Diámetro de cable máx. | 5 mm ... 8 mm |
| Diámetro exterior del cable | 5 mm ... 8 mm |
| Salida de cables | recta |
| Color | plata |
| Índice de protección | IP65/IP67 |
| Construcción | |
| Número de salidas de cable | 1 |
| Observación | Este producto cumple la directriz PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Versión 3.01, Order No: 2252 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaje) | -5 °C ... 45 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Datos del material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material carcasa | Fundición inyectada de cinc |
| Material superficie de la carcasa | Niquelada |
| Material soporte de contactos | PC |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Oro sobre níquel |
| Material | Metal |
| Material anillo tórico | NBR |
| Material Empaquetadura para cables | TPE |
| Material junta intermedia carcasa | NBR |
| Altura | 30 mm |
Datos eléctricos
| Número de polos | 4 |
|---|---|
| Tensión nominal UN | 50 V |
| Corriente nominal IN | 1,75 A |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Características de transferencia GRP | CAT5 (IEC 11801:2002) CAT5 (IEC 11801:2002) |
| Corriente asignada | 1,75 A |
| Categoría de sobretensiones | I |
| Grado de polución | 2 |
| Resistencia de contacto baja | 0,001 Ω (Hilo – IDC) |
| 0,005 Ω (Conductor – IDC) | |
| Tensión de dimensionamiento (III/3) | 72 V (DC) |
Normas y especificaciones
| Normas/especificaciones | IEC PAS 61076-3-117 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027189239eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440101eCl@ss 8.027440101eCl@ss 9.027440101
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 1.75 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | I |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.32 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.32 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.32 mm² |
| Sección de conductor conectable (EF007343) | 0.32 mm² |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1403366-VS-PPC-C1-MNNA-4Q5-EMC | 109 Kbytes |
|
