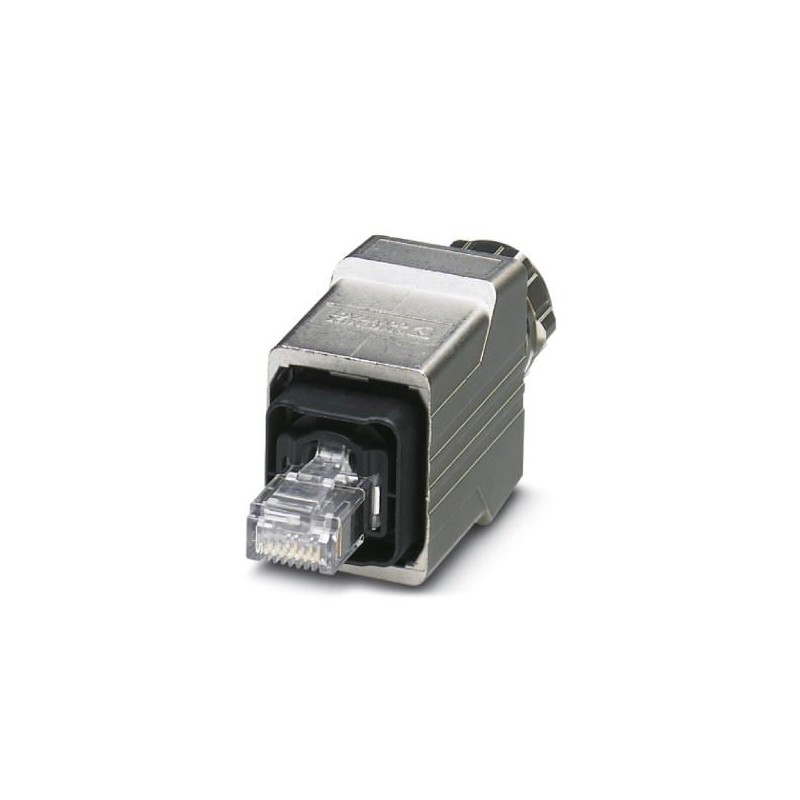

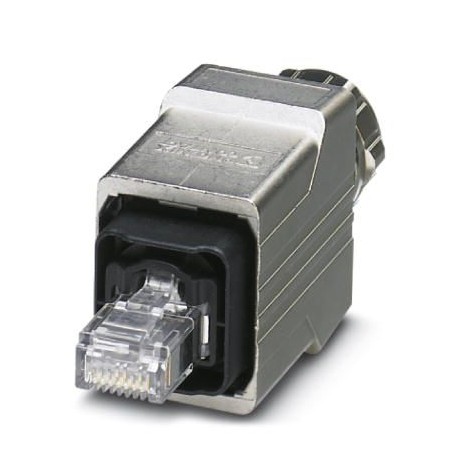

VS-PPC-C1-MNNA-4Q5-EMC 1403366 PHOENIX CONTACT Connecteur RJ45
VS-PPC-C1-MNNA-4Q5-EMC
1403366
PHOENIX_CONTACT
Connecteur RJ45
Connecteur enfichable push-pull (variante 14), métallique, avec insert de connecteur enfichable RJ45-QUICKON 4 pôles, avec technologie de connexion rapide QUICKON, pour conducteurs AWG 22 à 1 et 7 fils, pour un diamètre de câble de 5,0 mm ... 8,0 millimètres
Connecteurs > Accessoires pour connecteur industriel
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1403366 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 80 (C-2-2013) |
| GTIN | 4046356708319 |
| Poids par pièce (hors emballage) | 0,080 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Caractéristiques mécaniques
| Normes/prescriptions | CEI PAS 61076-3-117 |
|---|---|
| Nombre de pôles | 4 |
| Enfichable | RJ45 8(4) |
| Mode de verrouillage | Push-Pull |
| Blindé | oui |
| Cycles d'enfichage | ≥ 500 |
| Type de raccordement | Raccordement autodénudant IDC |
| Section raccordable | 0,32 mm² (rigide) |
| 0,36 mm² (souple) | |
| Section raccordable AWG | 22 ... 22 (rigide) |
| 22 ... 22 (souple) | |
| Diamètre de câble max. | 5 mm ... 8 mm |
| Diamètre extérieur du câble | 5 mm ... 8 mm |
| Sortie du câble | droite |
| Coloris | argent |
| Indice de protection | IP65/IP67 |
| Type | |
| Nombre de sorties de câble | 1 |
| Remarque | Ce produit est conforme à la directive PROFINET Cabling and Interconnection Technology Guideline for PROFINET, version 3.01, n° de commande : 2.252 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (montage) | -5 °C ... 45 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Indications concernant les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau du boîtier | Zinc coulé sous pression |
| Matériau de surface du boîtier | Nickelé |
| Matériau de porte-contacts | PC |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | Or sur nickel |
| Matériau | Métallique |
| Matériau du joint torique | NBR |
| Matériau joint d'étanchéité | TPE |
| Matériau joint intermédiaire du boîtier | NBR |
| Hauteur | 30 mm |
Caractéristiques électriques
| Nombre de pôles | 4 |
|---|---|
| Tension nominale UN | 50 V |
| Intensité nominale IN | 1,75 A |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Propriétés de transmission GRP | CAT5 (CEI 11801:2002) CAT5 (CEI 11801:2002) |
| Courant de référence | 1,75 A |
| Catégorie de surtension | I |
| Degré de pollution | 2 |
| Résistance de passage | 0,001 Ω (Fil - IDC) |
| 0,005 Ω (Cordon - IDC) | |
| Tension de référence (III/3) | 72 V (DC) |
Normes et spécifications
| Normes/Prescriptions | CEI PAS 61076-3-117 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027189239eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440101eCl@ss 8.027440101eCl@ss 9.027440101
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 4 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 1.75 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 48 V |
| Catégorie de surtension (EF006785) | I |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.32 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.32 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.32 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.32 mm² |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Matériau de la bague filetée (EF012304) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Blindé (EF000881) | Oui |
| Avec affichage du statut (EF001602) | Non |
