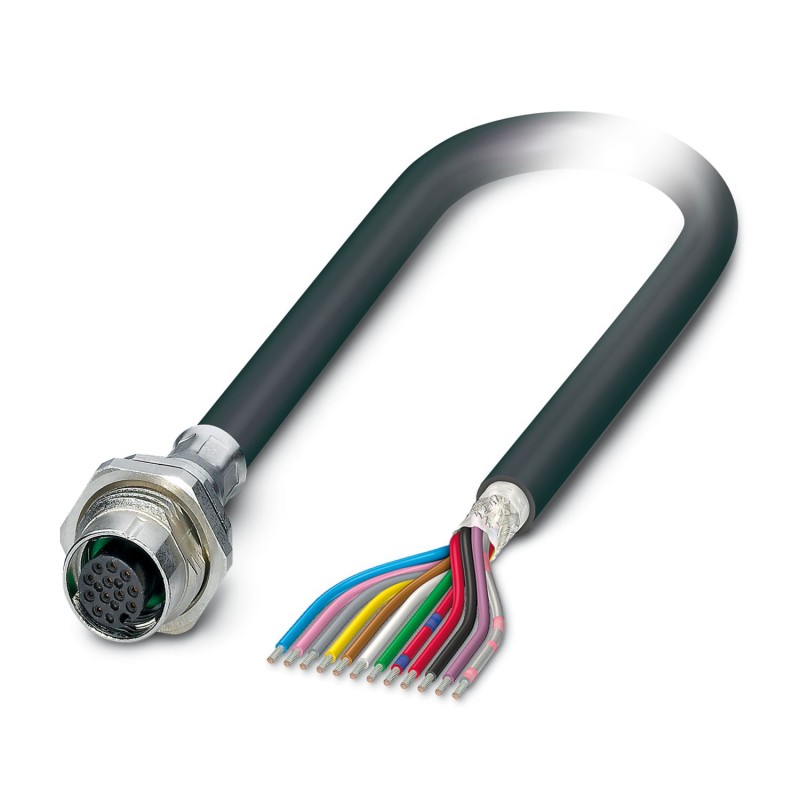

SACCBP-FS-12CON-M16/1,0-PVCSCO 1442188 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Universal, ..
SACCBP-FS-12CON-M16/1,0-PVCSCO
1442188
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., Universal, 12-polos, PVC/PVC, negro RAL 9005, apantallado, Hembra de conexión, recto, M12-SPEEDCON, A-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 1 m, 0,14 mm², PVC negro, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Universal, 12-polos, PVC/PVC, negro RAL 9005, apantallado, Hembra de conexión, recto, M12-SPEEDCON, codificación: A, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Conexión de cable, longitud de cable: 1 m, 0,14 mm², PVC negro, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239765
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Indicación de pedido: | La contratuerca está incluida en el volumen de suministro |
| Tipo de montaje | Montaje en pared trasera M16 x 1,5 Rosca con tuerca plana |
| Indicaciones de montaje | Rosca con tuerca plana |
| Tipo de producto | Conectores circulares (lado del equipo) |
| Tipo de sensor | Universal |
| Número de polos | 12 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Tipo de rosca | M12 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Envoltura exterior, material | PVC |
| Material Conductor | Conductor Cu estañado |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 30 V |
| Corriente nominal IN | 1,5 A |
| Resistencia máx. del conductor | 142 Ω/km |
| Conexión de conductores | |
| Tipo de conexión | Conexión de cable |
| Tipo de conexión del contacto | Hembra |
| Sección de conductor | 6x 2x 0,14 mm² |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Datos mecánicos | |
| Ciclos de enchufe | > 100 |
| Conexión 1 | |
| Construcción cabecera | Hembra de conexión |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | SPEEDCON |
| Codificación | A |
| Conexión 2 | |
| Construcción cabecera | extremo de cable libre |
| Longitud del cable | 1 m |
| Tipo de cable | PVC negro |
| Abreviatura | PVC |
| Tipo de señal/categoría | Universal |
| Diámetro exterior del cable | 7,00 mm ±0,03 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | negro RAL 9005 |
| Diámetro de conductor incl. aislamiento | 1 mm ±0,05 mm |
| Conductor individual, color | blanco-marrón, verde-amarillo, gris-rosa, azul-rojo, negro-violeta, gris/rosa-rojo/azul |
| Sección de línea | 6x 2x 0,14 mm² |
| Material Envoltura interior | PVC |
| Material Conductor | Conductor Cu estañado |
| Construcción del conductor cable de señales | 18x 0,10 mm |
| Material Aislamiento de conductor | PVC |
| Grosor de pared Aislamiento | 0,21 mm |
| Cableado total | 6 pares alrededor de relleno como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 1500 V AC |
| Resistencia de la línea | 142 Ω/km (a 20 °C) |
| Menor radio de flexión, montaje fijo | 42 mm |
| Menor radio de flexión, montaje móvil | 105 mm |
| Resistencia al aceite | según DIN EN 60811-404 |
| Resistencia a las llamas | IEC 60332-1-2, IEC 60332-1, FT1, VW-1 |
| Otras resistencias | resistente a la hidrólisis y a los microbios según VDE 0282 parte 10 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (Cable, disposiCión móvil) |
| Condiciones ambientales | |
| Índice de protección | IP67 (En estado enchufado) |
| IP65 (En estado enchufado) | |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| -25 °C ... 85 °C (Cable, disposiCión móvil) | |
| -40 °C ... 85 °C (cable, disposición fija) | |
| Resistencia al aceite | según DIN EN 60811-404 |
| Resistencia a las llamas | IEC 60332-1-2, IEC 60332-1, FT1, VW-1 |
| Resistencia al aceite | según DIN EN 60811-404 |
| Otras resistencias | resistente a la hidrólisis y a los microbios según VDE 0282 parte 10 |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 12 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 1.5 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 30 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Plástico |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1442188-SACCBP-FS-12CON-M16/1,0-PVCSCO | 125 Kbytes |
|
