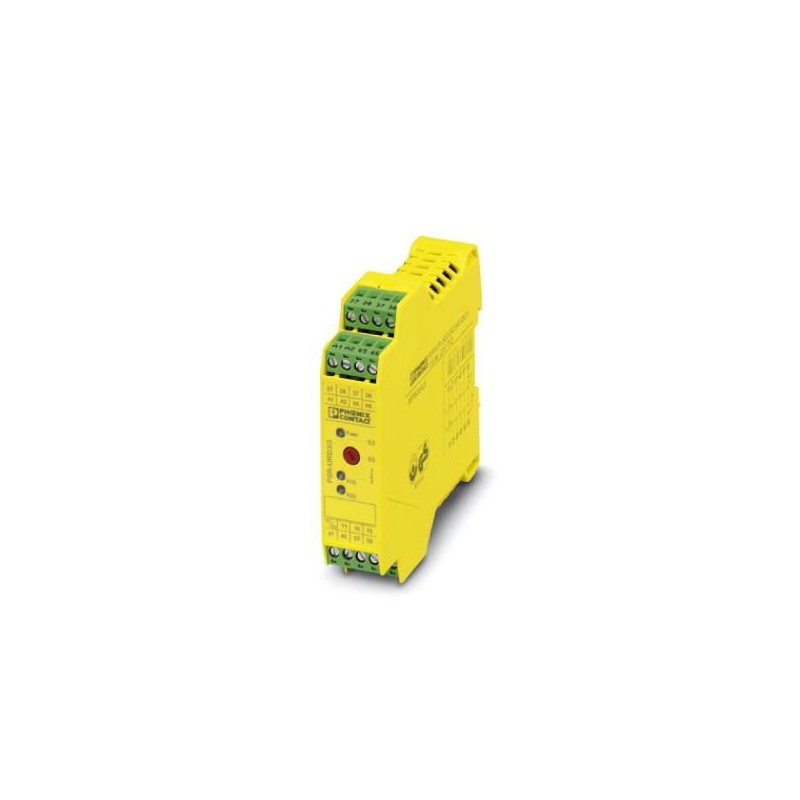

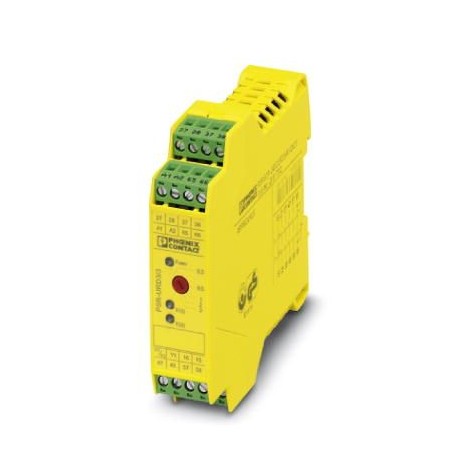

PSR-SPP- 24DC/URD3/4X1/2X2/3
2981745
PHOENIX_CONTACT
1
Ampliación de contactos monocanal con interfaz TBUS, 4 contactos NA, 1 contacto NC, 1 circuito de acuse de recibo, desexcitación de los contactos con retardo de desconexión (0,3-3 s), según cat. 3, PL e según EN ISO 13849, borne de conexión por resorte enchufable, ancho: 22,5 mm
Ampliación de contactos monocanal con interfaz TBUS, 4 contactos NA, 1 contacto NC, 1 circuito de retroalimentación, desexcitación de los contactos con retardo de desconexión (0,3 ... 3 s), cat. 3, PL e según EN ISO 13849, ancho: 22,5 mm, borna push-in enchufable
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2981745 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DNA233 - |
Página del catálogo | Página 265 (C_6_2017) |
EAN | 4046356103688 |
Peso por unidad (sin incluir el embalaje) | 197,100 g |
Número de tarifa arancelaria | 85371098 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Temperatura ambiente (servicio) | -20 °C ... 55 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
Altura de fijación | máx. 2000 m (a través de NN) |
Tensión de alimentación asignada del circuito de control US | |
---|---|
Tensión nominal de entrada UN | 24 V DC |
Margen de tensión de entrada referido a UN | 0,85 ... 1,1 |
Corriente de entrada típica con UN | 84 mA |
Tiempo de reacción típico | 20 ms |
Margen de tiempo de apertura típico | 0,3 s ... 3 s +50 % (ajustable) |
Tiempo de recuperación | 1 s |
Indicación de la tensión de servicio | LED verde |
Indicación de estado | LED verde |
Circuito de protección | Fusible Resistencia PTC |
Prot. contra sobretensiones Diodo supresor |
Tipo de contacto | 4 circuitos de intensidad de desbloqueo con retardo |
---|---|
1 circuito de señal con retardo | |
1 circuito de acuse de recibo con retardo | |
Material del contacto | AgSnO2 |
Tensión de conmutación máxima | 250 V AC/DC |
Tensión mínima de activación | 15 V AC/DC |
Corriente constante límite | 6 A (contacto abierto) |
3 A (Contacto cerrado) | |
Corriente de conexión máxima | 6 A (contacto abierto) |
3 A (Contacto cerrado) | |
Corriente mínima de cierre | 25 mA |
Cuadr. Corriente suma | 50 A2(ITH2= I12+ I22+ I32+ I42) |
Potencia de ruptura (carga óhmica) máxima | 144 W (24 V DC, τ = 0 ms, contacto cerrado 65/66: 72 W) |
288 W (48 V DC, τ = 0 ms, contacto cerrado 65/66: 144 W) | |
77 W (110 V DC, t = 0 ms) | |
88 W (220 V DC, t = 0 ms) | |
1500 VA (250 V AC, τ = 0 ms, contacto cerrado 65/66: 750 VA) | |
Potencia de ruptura (carga inductiva) máxima | 48 W (24 V DC, τ = 40 ms) |
40 W (48 V DC, τ = 40 ms) | |
35 W (110 V DC, τ = 40 ms) | |
33 W (220 V DC, τ = 40 ms) | |
Potencia de ruptura mínima | 0,4 W |
Vida útil mecánica | aprox.107periodicidades de cambio de estado |
Capacidad de ruptura (360 operaciones por hora) | 6 A (24 V DC) |
5 A (230 V AC) | |
Fusible de salida | 10 A gL/gG NEOZED (contacto abierto) |
4 A gL/gG NEOZED (Contacto cerrado) |
Tipo de relé | Relé electromecánico con contactos de conducción forzada según EN 50205 |
---|---|
Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
Peso neto | 197,1 g |
Posición para el montaje | discrecional |
Tipo de montaje | Montaje sobre carril |
Índice de protección | IP20 |
IP54 | |
Grado de protección mínimo del lugar de montaje | IP54 |
Color carcasa | amarillo |
Tipo de conexión | Conexión por resorte |
---|---|
enchufable | sí |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 1,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 1,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 16 |
Longitud a desaislar | 8 mm |
Categoría de parada | 1 |
---|---|
Denominación | IEC 61508 - alta demanda |
Safety Integrity Level (SIL) | 3 |
Denominación | IEC 61508 - baja demanda |
Safety Integrity Level (SIL) | 3 |
Denominación | EN ISO 13849 |
Performance Level (PL) | d |
Categoría | 3 |
Denominación | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | 3 |
Denominación | Líneas de fuga y espacios de aire entre los circuitos |
---|---|
Normas/especificaciones | DIN EN 50178/VDE 0160 |
Tensión de aislamiento de dimensionamiento | 250 V |
Tensión transitoria de dimensionamiento / aislamiento | 4 kV / aislamiento de base (separación segura, aislamiento reforzado y 6 kV entre el circuito de entrada / los contactos NC y los circuitos de disparo). |
Grado de polución | 2 |
Categoría de sobretensiones | III |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
Sin sustancias peligrosas por encima de los umbrales |
