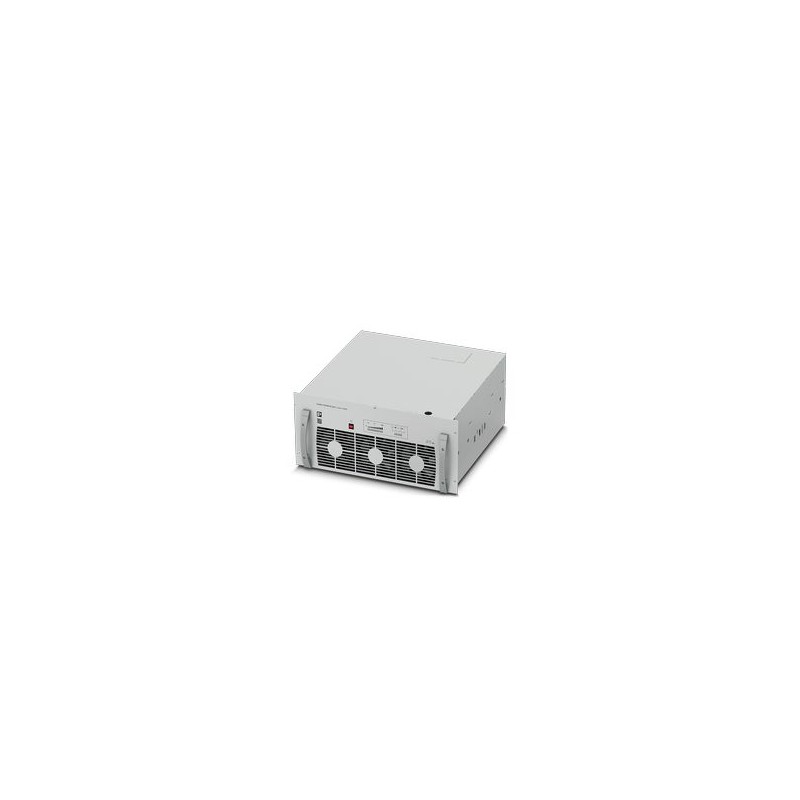

CHARX PS/3AC/920DC/87.5KW 1162690 PHOENIX CONTACT CHARX power, Módulo de carga rápida para el montaje de pos..
CHARX PS/3AC/920DC/87.5KW
1162690
PHOENIX_CONTACT
CHARX power basic, Módulo de carga rápida para el montaje de postes de carga DC, entrada: 3 fásico, salida: 200 V DC...920 V DC / 125 A. El funcionamiento del módulo de potencia DC requiere el correspondiente armario de control del sistema CHARX PS-CAB/4x87.5KW (código de artículo 1165442)
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Funcionamiento AC | |
| Rango de tensión de entrada | 3x 400 V AC ±10 % |
| Gama de frecuencias | 3x 50 Hz ... 60 Hz ±10 % |
| Corriente de entrada | 3x 130 A |
| Factor de potencia (cos phi) | 0,99 |
| Distorsión total (THDi) | < 3 % |
| Estructura de la red | TN-S, TN-C, TN-C-S, IT (PE) (Puesta a tierra en punto central y monitorización del aislamiento) |
| Rendimiento | máx. 97 % |
| Gama de tensión de salida | 200 V DC ... 920 V DC ±1 % |
| Corriente de salida | máx. 125 A |
| Ondulación residual de la corriente de salida | ≤ 1 % |
| Potencia nominal | 87,5 kW |
| Potencia disipada | < 2650 W |
| Potencia disipada en standby | < 135 W |
| Derating | > 40 °C ... 50 °C (Derating 2,5 %/K) |
| Funcionamiento en paralelo | sí (Disposición) |
| Posibilidad de conexión en paralelo | sí, hasta 2 armarios de control |
| Tecnología batería | Li-Ion |
| Número de fases | 3 |
| Tipo de producto | Módulo de potencia DC |
| Familia de productos | CHARX power basic |
| Conexión Hot-PLUG | sí |
| Ventilación | sí |
| Propiedades de aislamiento | |
| Clase de protección | I |
| Grado de polución | 2 |
| Dimensiones del artículo | |
| Anchura | 536 mm |
| Altura | 222 mm |
| Profundidad | 600 mm |
| Tipo de montaje | Rack mounting |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | 0 °C ... 50 °C (Derating > 40 °C: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Altura de fijación | ≤ 2000 m (Derating > 1000 m: 10 %/1000 m) |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Nivel de ruido | aprox. 72 dB (con plena carga) |
| Categoría de sobretensión | |
| IEC 60664-1 | II |
| Sistema conductivo de carga para vehículos eléctricos. Parte 1: Requisitos generales. | |
| Denominación de norma | Sistemas de carga conductivos para vehículos eléctricos; parte 1: Requisitos generales |
| Normas/disposiciones | IEC 61851-1 |
| Datos UL | |
| Categoría de sobretensiones | II |
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA |
| 1ª tensión de salida (EF006792) | 200 V |
| Corriente máxima de salida 1 (EF008284) | 125 A |
| Tensión de salida ajustable (EF007002) | Sí |
| Valor nominal corriente de salida 1 (EF009396) | 125 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 90067 VA |
| Potencia suministrada (EF003034) | 87500 W |
| Estabilizado (EF005302) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Altura de la instalación (EF000332) | 222 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 536 mm |
| Altura (EF000040) | 222 mm |
| Profundidad (EF000049) | 600 mm |
| Apto para funciones de seguridad (EF001597) | No |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
