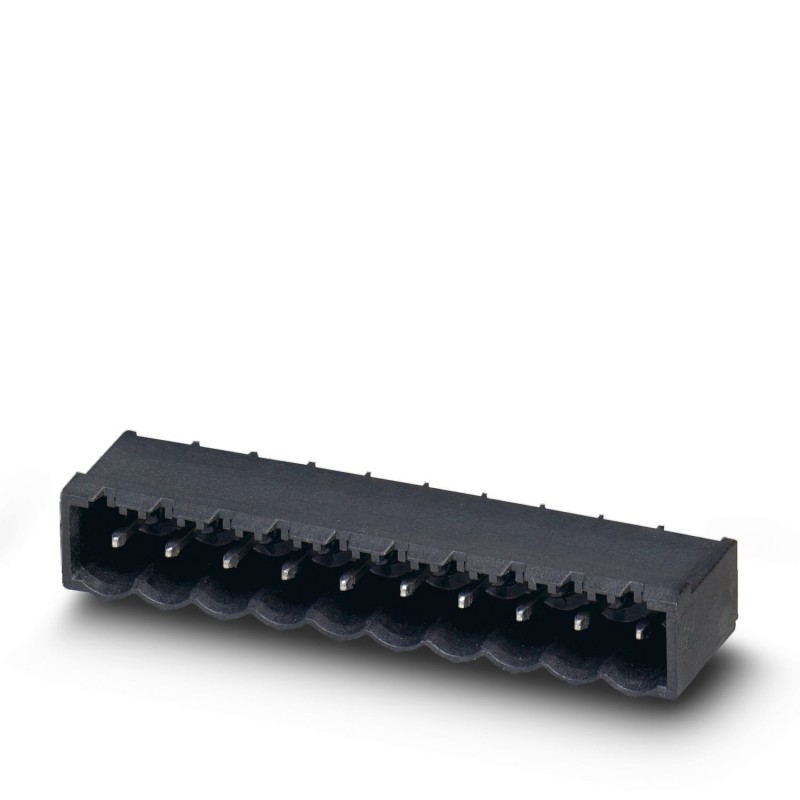

CCA 2,5/ 7-G-5,08 3PAP26THRR56 1711985 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
CCA 2,5/ 7-G-5,08 3PAP26THRR56
1711985
PHOENIX_CONTACT
1120
Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 7, paso: 5,08 mm, color: negro, superficie contactos: Estaño, montaje: Soldar THR, Encontrará más información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow en 'Downloads'
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, número de potenciales: 3, número de filas: 1, número de polos: 7, número de conexiones: 3, familia de artículos: CCA 2,5/..-G, paso: 5,08 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 1, sistema enchufable: COMBICON MSTB 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: Correa de 56 mm de ancho, Encontrará más información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow en: Downloads
Conectores > Conector de circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1711985 |
|---|---|
| Unidad de embalaje | 280 pcs |
| Clave de venta | AAAFDB - |
| Cantidad de pedido mínima | 280 pcs |
| EAN | 4055626269689 |
| Peso por unidad (sin incluir el embalaje) | 2,646 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 12 mm |
|---|---|
| Anchura | 38,36 mm |
| Paso | 5,08 mm |
| Media a | 30,48 mm |
| Anchura [ w ] | 38,36 mm |
| Altura [ h ] | 11,17 mm |
| Altura de construcción | 8,57 mm |
| Longitud de la patilla de soldar | 2,6 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Longitud | 12 mm |
Generalidades
| Familia de artículos | CCA 2,5/..-G |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 400 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 12 A |
| Corriente de carga máxima | 12 A |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 7 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
