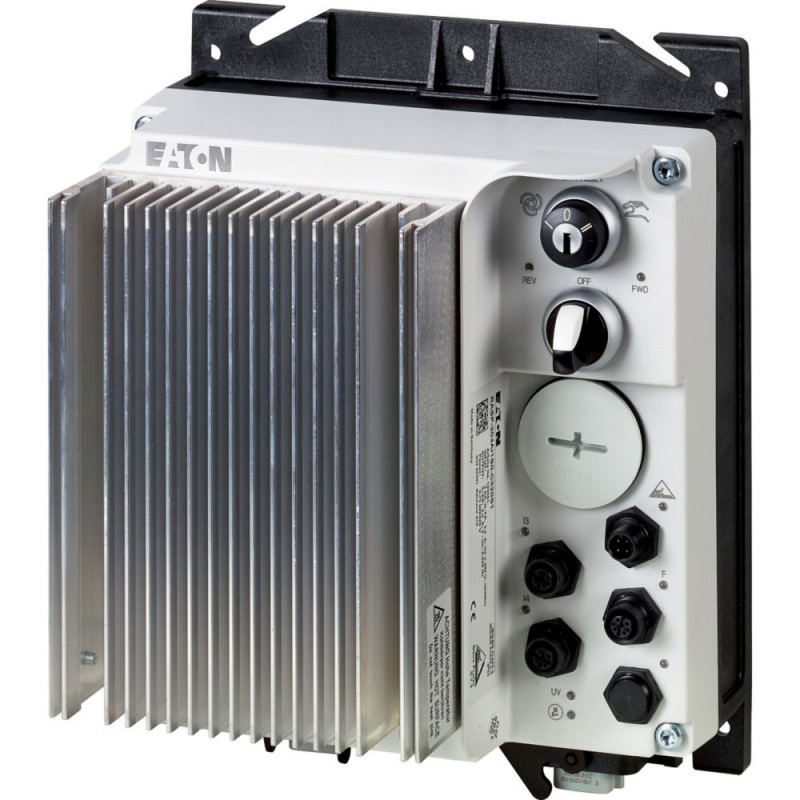

RASP-204AI1S0-C320S1 169805 EATON ELECTRIC Rapid Link 4.0 Convertidor de frecuencia Hasta 2.4 A Tensión para..
RASP-204AI1S0-C320S1
169805
EATON-MOELLER
Rapid Link 4.0; Convertidor de frecuencia; Hasta 2.4 A; Tensión para freno externo 400 V AC
Aparamenta para montaje en carril DIN / armario > Regulador de velocidad
Arrancadores Rapid Link
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Controlador de velocidad, 2.4 A, 0.75 kW, 400/480 V AC, as-Interface®, S-7.4 para el 31 de módulos
Controlador de velocidad, Descripción: integrado termistor PTC de monitoreo y Thermoclick con aislamiento de seguridad, Dos entradas de sensor a través de zócalos M12 (max. 150 mA) para la parada rápida y entrelazada de operación manual, opcional: 4 entradas de sensor M12-Y adaptador para la transición a la velocidad de avance, la Conexión de la tensión de alimentación a través del cable adaptador en redondo, flexible o barras de unión, de Diagnóstico y de reinicio en dispositivo y a través de as-Interface, con AUTO - APAGADO/REINICIO de la MANO interruptores de llave, 3 velocidades fijas y 1 potenciómetro de velocidad, se puede activar más de U/f a (vector) control de velocidad, con selector de REV - OFF - FWD, opcional: Más rápido de parada si externa de 24 V falla, sin interruptor de anulación manual, Ventilador: sin ventilador, de Frenado de resistencia: sin frenado de resistencia, voltaje de operación Nominal: Ue= 400 V CA, 3-fase, 480 V CA, 3-fase, voltaje de Salida con Vos: U2= 400 V CA, 3-fases, la tensión de Red (50/60Hz): límite superior normal (LSN= 380 (-15%) - 480 (+10%) V, En el 150% de sobrecarga: Ie= 2,4 a, La tensión de Control externa de freno (50/60 Hz): 400/480 V CA, tensión de Red (50/60Hz): límite superior normal (LSN= 380 (-15%) - 480 (+10%) V, asignado potencia del motor P Nota: en 400 V, 50 Hz, 150 % de Sobrecarga: P= 0,75 kW, asignado potencia del motor P Nota: a 480 V, 60 Hz, 150 % de Sobrecarga: P= 1 HP, asignado potencia del motor P Nota: para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1 a 50 Hz o 1800 min-1 a 60 Hz, COMO la Interfaz de cable de perfil: S-7.4 para el 31 de módulos, Normas: IEC/EN 61800-5-1, UL 61800-5-1, Directriz 2011/65/UE (RoHS), la aprobación del CE, UL, aprobación, Grado de Protección: IP65, NEMA12
Programa de entrega
Este elemento sólo está disponible hasta 06/30/2020, después de lo cual será reemplazado con el siguiente elemento: Y7-198544, RASP5-2204A31-5120000S1
Gama de productos
Controlador de velocidad
Tensión nominal [Ue]
400 V CA, 3-fase
480 V CA, 3-fase
480 V CA, 3-fase
Tensión de salida Ve[UDos]
0 - ULN
Tensión de red (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
En el 150% de sobrecarga [Ie]
2.4 Un
asignado potencia del motor P
Nota
a 400 V, 50 Hz
150 % De Sobrecarga [P]
0,75 kW
Nota
a 480 V, 60 Hz
150 % De Sobrecarga [P]
1 HP
Nota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Descripción
integrado de monitoreo de termistor PTC y Thermoclick con aislamiento seguro
Dos entradas de sensor a través de zócalos M12 (max. 150 mA) para la parada rápida y enclavamiento manual de operación
opcional: 4 entradas de sensor M12-Y adaptador para la transición a la velocidad de avance
Conexión de la tensión de alimentación a través del cable adaptador en redondo, flexible o barras de unión
Diagnóstico y reinicio en dispositivo y a través de as-Interface
con la función AUTO - OFF/RESET - MANO interruptores de llave
3 velocidades fijas y 1 potenciómetro de velocidad
se puede desconectar de U/f a (vector) de control de velocidad
con el interruptor selector de REV - OFF - FWD
opcional: más Rápido detener si externa de 24 V falla
Dos entradas de sensor a través de zócalos M12 (max. 150 mA) para la parada rápida y enclavamiento manual de operación
opcional: 4 entradas de sensor M12-Y adaptador para la transición a la velocidad de avance
Conexión de la tensión de alimentación a través del cable adaptador en redondo, flexible o barras de unión
Diagnóstico y reinicio en dispositivo y a través de as-Interface
con la función AUTO - OFF/RESET - MANO interruptores de llave
3 velocidades fijas y 1 potenciómetro de velocidad
se puede desconectar de U/f a (vector) de control de velocidad
con el interruptor selector de REV - OFF - FWD
opcional: más Rápido detener si externa de 24 V falla
La tensión de Control externa de freno (50/60 Hz)
400/480 V AC V
Interfaz de bus de campo (built-in)
As-Interface®
COMO-Interfaz de cable de perfil
S-7.4 para el 31 de módulos
Instrucciones
para el accionamiento de motores con freno mecánico
Datos técnicos
General
Normas
IEC/EN 61800-5-1
UL 61800-5-1
Guía 2011/65/UE (RoHS)
Con la aprobación del CE
Aprobación de UL
UL 61800-5-1
Guía 2011/65/UE (RoHS)
Con la aprobación del CE
Aprobación de UL
Climáticas de corrección [ρw]
< 95%, sin condensación
IEC/EN 50178 %
IEC/EN 50178 %
Temperatura ambienteTemperatura ambiente de operación min.
0 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+40 °C
Temperatura ambiente
0 - +55 (con ventilador ESCOFINA-VENTILADOR-1)
Temperatura ambienteAlmacenamiento [ϑ]
-30 - +70 °C
Categoría de sobretensión
III
Nominal soportada de impulso de voltaje [Uimp]
2 kV
Nivel de interferencia de RadioMedio ambiente (EMC)
2. Medio Ambiente, De La Clase C3
Nivel de interferencia de Radiomáxima del motor longitud del cable [I]
10 m
Mecánica de resistencia a los golpes
1000 choques por eje, semi-sinusoidal 15 g/11 ms
IEC/EN 60068-2-27 g
IEC/EN 60068-2-27 g
La vibración
Frecuencia de oscilación: 10 - 150 Hz
La amplitud de 0,15 mm: 6 Hz
La amplitud de la frecuencia de transición de la aceleración: 57 Hz
IEC/EN 60068-2-6
La amplitud de 0,15 mm: 6 Hz
La amplitud de la frecuencia de transición de la aceleración: 57 Hz
IEC/EN 60068-2-6
Posición de montaje
Vertical
Altitud
0 - 1000 m sobre el nivel del mar
por encima de 1000 m con un 1% de reducción del rendimiento por cada 100 m
max. 2000 m m
por encima de 1000 m con un 1% de reducción del rendimiento por cada 100 m
max. 2000 m m
Grado de Protección
IP65
NEMA12
NEMA12
Circuito principal
Suministro deTensión nominal [Ue]
400 V CA, 3-fase
480 V CA, 3-fase
480 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
380 (-15%) - 480 (+10%) V
Suministro deCorriente de entrada (150% de sobrecarga) [ILN]
3.2
Suministro deConfiguración del sistema
La tensión de CA
Center-punto de puesta a tierra de red en estrella (TN-S de la red)
Fase-tierra de alimentación de CA no se permiten sistemas.
Center-punto de puesta a tierra de red en estrella (TN-S de la red)
Fase-tierra de alimentación de CA no se permiten sistemas.
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
47 - 66 Hz (± 0%) Hz
Suministro deInterruptor de red-en la frecuencia de
Máximo de una vez cada 60 segundos
Suministro deLa red de distorsión de corriente [DAT]
> 120 %
Suministro deNominal condicional de la corriente de cortocircuito [Iq]
< 5 kA
Suministro deProtección de corto circuito de salida de los circuitos externos
Una coordinación tipo 1 a través de la alimentación bus alimentador unidad
Sección de potenciaLa función
La unidad de frecuencia Variable interna de enlace de CC y el inversor IGBT
Sección de potencia-Retardo [tEN]
30 - 50 ms
Sección de potenciaRetardo a la desconexión [tOFF]
15 - 35 ms
Sección de potenciaCorriente de sobrecarga (150% de sobrecarga) [IL]
3.6
Sección de potenciaNota respecto a la corriente de sobrecarga
a 40 °C
Sección de potenciaNota acerca de max. corriente de arranque
durante 2 segundos
a 40 °C
a 40 °C
Sección de potenciaTensión de salida Ve[UDos]
0 - ULN
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 320) Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
Seis
ajustable 1.5 - 16 kHz
ajustable 1.5 - 16 kHz
Sección de potenciaModo De Operación
lineal, parametrizables
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.01 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
2.4 Un
Sección de potenciaNota
Corriente de operación nominal a una frecuencia de operación de 6 kHz y una temperatura del aire ambiente de +40 °C
Sección de potenciaMotor límite de corriente [I]
0.48 - 4.8
ajustable de Un
ajustable de Un
Sección de potenciaEficiencia [η]
0.95 %
Sección de potenciaMáxima corriente de fuga a tierra (PE) sin motor [IPE]
3.5 mA
Sección de potenciaVentilador
interna, de temperatura controlada
opcional ESCOFINA-VENTILADOR-S1 del disipador de calor, temperatura controlada
opcional ESCOFINA-VENTILADOR-S1 del disipador de calor, temperatura controlada
Sección de potenciaEquipado con
sin interruptor de anulación manual
sin ventilador
sin resistencia de frenado
sin ventilador
sin resistencia de frenado
Motor alimentadorNota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Motor alimentadorNota
a 400 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
0,75 kW
Motor alimentadorNota
a 480 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
1 HP
Motor alimentadorActuador de freno del motor externoTensión de ruptura [U]
400/480 V CA -15% / +10% V
Motor alimentadorActuador de freno del motor externoCorriente de frenado [I]
≤ 0,6 a
(max. 6 Una de 120 ms) Un
(max. 6 Una de 120 ms) Un
Motor alimentadorLa función de frenadoCC de frenado [%]
≦ 100, ajustable I/Ie
Sección de Control de
El control externo de tensión [Uc]
24 V DC - 15 % / + 20 % a través de as-Interface®enchufe V
Interfaz de bus de campo (built-in)
As-Interface®
As-Interface®
max. consumo de energía total de as-Interface® unidad de fuente de alimentación (30 V): 250 mA
Especificación: S-7.4
Número de direcciones de los esclavos: 31
Especificación: S-7.4
Número de direcciones de los esclavos: 31
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
0 °C
Ambiente de funcionamiento temperatura máx.
+40 °C
Datos técnicos ETIM 7.0
Los dispositivos de la placa de distribución-/montaje en superficie (EG000062) / controlador de Velocidad (EC000256)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / serie Modular integrado en el dispositivo para el circuito eléctrico distribuidores / controlador de Velocidad ([email protected] [ACN359011])
El método de montaje
Montaje en superficie (yeso)
Color
Gris
RAL-número de
Cero
Corriente Nominal de
2.4 Un
La tensión de salida
0 - 400 V
El número de fases.
Tres
Control de potencia de menos
Sí
Número de pasos
Cero
Elemento básico sin tapa
Sí
Método de operación
Clave
Iluminación
Ninguno
Contacto de conmutación de
No
Con sensor de temperatura
Sí
Altura
270 mm
Ancho
220 mm
Profundidad
157 mm
Grado de protección (IP)
IP65
Dimensiones
