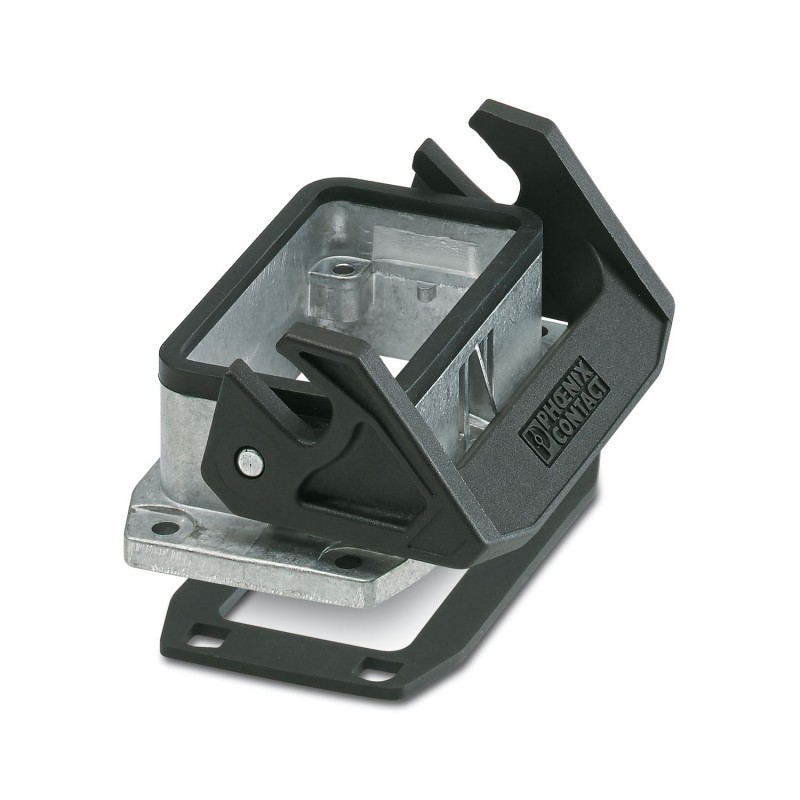

HC-STA-B10-BWS-ELC-AL 1411320 PHOENIX CONTACT Caja empotrada HEAVYCON, B10, con brida longitudinal, con junt..
HC-STA-B10-BWS-ELC-AL
1411320
PHOENIX_CONTACT
Caja empotrada HEAVYCON, B10, con brida longitudinal, con junta plana, aluminio resistente al agua de mar, junta de perfil conductiva
Conectores > Carcasa para conector rectangular
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Generalidades | Para insertos de contactos HC-B10, BB18, DD42, M, K8/24 |
| Generalidades | También disponible como variante con recubrimiento de polvo o de color: 1373285 HC-STA-B10-BWS-EL/.../... |
| Tipo de producto | Carcasa con bloqueo por brida |
| Tipo de carcasa | Carcasa empotrada |
| Aplicación | Estándar |
| Construcción | B10 |
| Prensaestopas Pg | sin |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Esquema de dimensiones |  |
| Anchura | 53 mm |
| Altura | 30,5 mm |
| Longitud | 93,5 mm |
| Distancia entre taladros horizontal | 83 mm |
| Distancia entre taladros vertical | 32 mm |
| Diámetro de taladro | 4,5 mm |
| Medida de montaje | |
| Ancho del corte de montaje | 35 mm |
| Longitud del corte de montaje | 65 mm |
| Clase de inflamabilidad según UL 94 | V0 (Bloqueo) |
| Material junta | NBR, conductiva |
| NBR, conductiva | |
| Material carcasa | Fundición inyectada de aluminio, resistente al agua de mar |
| Material superficie de la carcasa | sin recubrimiento |
| Material brida de bloqueo | PA |
| Datos mecánicos | |
| Tipo de bloqueo | Brida |
| Par de apriete | 0,8 Nm ... 1,2 Nm (Para tornillos de fijación M4 de la carcasa empotrada) |
| Condiciones ambientales | |
| Índice de protección | IP66 |
| IP67 | |
| Índice de protección (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Resistencia a los golpes | IK08 |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Característica | Valor |
|---|---|
| Anchura (EF000008) | 53 mm |
| Altura (EF000040) | 30.5 mm |
| Profundidad (EF000049) | 93.5 mm |
| Tipo de carcasa (EF006980) | Extensión de carcasa |
| Material de carcasa (EF001596) | Aluminio |
| Revestimiento de la carcasa (EF001601) | No revestido |
| Color de la carcasa (EF000136) | Otros |
| Disposición de la entrada del cable (EF008218) | Otros |
| Ubicación de la tabla (EF008459) | Parte superior |
| Con prensaestopas (EF000735) | No |
| Tipo de fijación del prensaestopas (EF012210) | Ninguno |
| Con tapa abatible (EF000117) | No |
| Con empalme (EF005072) | No |
| Con sello (EF005610) | Sí |
| Mecanismo de bloqueo (EF000208) | Palanca de bloqueo única |
| Temperatura de operatividad (EF002393) | -40 °C |
| Versión de CEM (EF001062) | Sí |
| Grado de protección (IP), montado (EF007466) | IP66 |
| Resistencia al impacto (IK) (EF004293) | IK08 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1411320-HC-STA-B10-BWS-ELC-AL | 110 Kbytes |
|
