SAC-4P-M12MS/10,0-990 1558344 PHOENIX CONTACT Cable de sistema de bus, CC-Link (10 MBit/s), 4-polos, PVC, ro..
SAC-4P-M12MS/10,0-990
1558344
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.

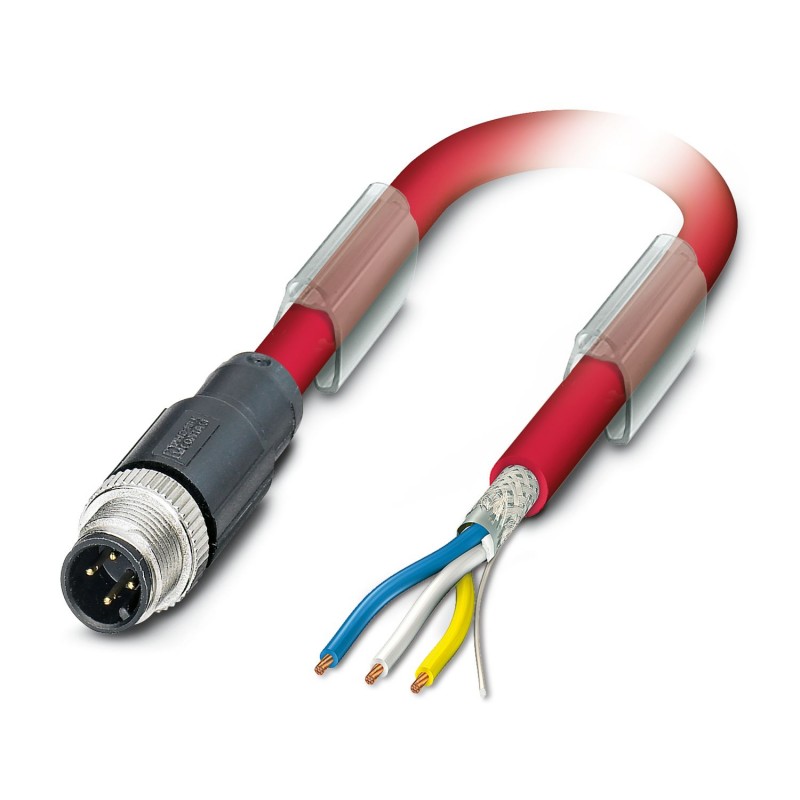

Cable de sistema de bus, CC-Link (10 MBit/s), 4-polos, PVC, rojo, apantallado, Conector recta M12, codificación: A, a extremo de cable libre, longitud de cable: 10 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | CC-Link |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Tipo de señal/categoría | CC-Link, 10 MBit/s |
| Indicación de estado | no |
| Indicación de estado disponible | No |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Medio de transmisión | Cobre |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Asignación de conexiones | |
| Contacto Color (denominación de señal) Contacto (opcional) | 1 (Conector) SR (Pantalla) |
| 2 (Conector) WH (DB) | |
| 3 (Conector) YE (DG) | |
| 4 (Conector) BU (DA) | |
| Conexión 1 | |
| Construcción | Conector recta M12 |
| Número de polos | 4 |
| Tipo de codificación | A (Estándar) |
| Conexión 2 | |
| Ejecución | extremo de cable libre |
| Longitud del cable | 10 m |
| CC-Link [990] | |
| Peso del cable | 78,8 kg/km |
| Número de polos | 3 |
| Apantallado | sí |
| Tipo de cable | CC-Link [990] |
| Diseño de conductores | 3xAWG20/7 + 1xAWG22/19 (conductor de tierra) |
| Construcción del conductor cable de señales | 7x 0,28 mm |
| Línea de señales AWG | 20 |
| Sección de línea | 0,5 mm² |
| Diámetro exterior del cable | 7,70 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | rojo |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PE espumado, alta densidad |
| Conductor individual, color | blanco, amarillo, azul |
| Grosor de pared Aislamiento | 0,89 mm (Envoltura exterior) |
| Cubierta visual de pantalla | 78 % |
| Resistencia máx. del conductor | 31,2 Ω/km |
| Impedancia característica | 110 Ω |
| Capacidad de servicio | 61 pF |
| Tensión nominal Cable | 300 V |
| Menor radio de flexión, montaje fijo | 77 mm |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C (cable, disposición fija) |
| -5 °C ... 60 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Longitud de cable (EF000536) | 10 m |
| Material de la vaina del cable (EF004136) | Policloruro de vinilo (PVC) |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Rojo |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -30 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -5 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1558344-SAC-4P-M12MS/10,0-990 | 115 Kbytes |
|
