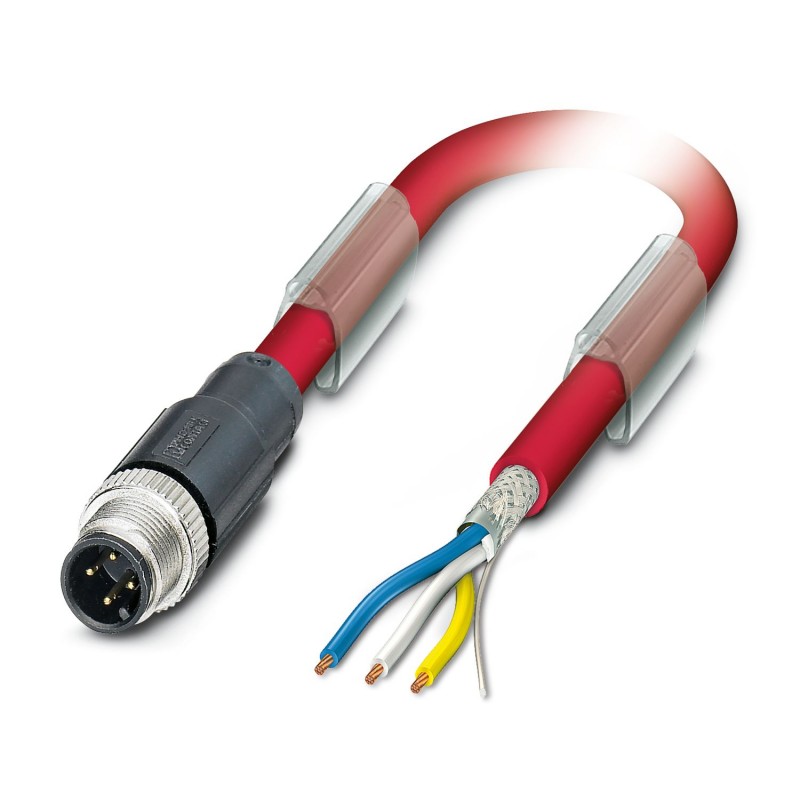

SAC-4P-M12MS/10,0-990 1558344 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-4P-M12MS/10,0-990
1558344
PHOENIX_CONTACT
50
Article à la demande, sans remboursement.
Câble préconfectionné pour bus
Câble de système de bus, CC-Link (10 MBit/s), 4 pôles, blindé, connecteur M12 droit, codage : A, à l’extrémité de câble libre, longueur du câble : 10 m
Câble préconfectionné pour bus, CC-Link (10 Mbit/s), 4-pôles, PVC, rouge, blindé, connecteur mâle droit M12, codage: A, sur extrémité libre, longueur de câble: 10 m
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de données préconfectionné |
| Application | Standard |
| Type de capteur | CC-Link |
| Nombre de pôles | 4 |
| Nombre de sorties de câble | 1 |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de signal/catégorie | CC-Link, 10 Mbit/s |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Support de transmission | Cuivre |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau de surface de prise | TPU, ignifuge, autoextinguible |
| Matériau de contact | CuZn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | TPU GF |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Brochage | |
| Contact Couleur (désignation des signaux) Contact (en option) | 1 (Connecteur) SR (Blindage) |
| 2 (Connecteur) WH (DB) | |
| 3 (Connecteur) YE (DG) | |
| 4 (Connecteur) BU (DA) | |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Nombre de pôles | 4 |
| Type de codage | A (Standard) |
| Raccordement 2 | |
| Version | extrémité libre |
| Longueur du câble | 10 m |
| CC-Link [990] | |
| Poids de gaine | 78,8 kg/km |
| Nombre de pôles | 3 |
| Blindé | oui |
| Type | CC-Link [990] |
| Structure du conducteur | 3 x AWG20/7 + 1 x AWG22/19 (cordon de repère) |
| Structure du conducteur ligne de signal | 7x 0,28 mm |
| AWG ligne de signaux | 20 |
| Section de câble | 0,5 mm² |
| Diamètre extérieur du câble | 7,70 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | rouge |
| Matériau conducteur | Cordon Cu nu |
| Matériau isolant de fil | PE moussé, à densité importante |
| Fil, coloris | blanc, jaune, bleu |
| Epaisseur isolement | 0,89 mm (Gaine extérieure) |
| Revêtement optique de blindage | 78 % |
| Résistance max. du conducteur | 31,2 Ω/km |
| Impédance caractéristique | 110 Ω |
| Capacité en service | 61 pF |
| Tension nominale câble | 300 V |
| Rayon de courbure minimal, pose fixe | 77 mm |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C (câble, pose fixe) |
| -5 °C ... 60 °C (Câble, pose souple) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (connecteur mâle / femelle) |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Longueur de câble (EF000536) | 10 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Rouge |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Non |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -30 °C |
| Température extérieure admissible du câble, en mouvement (EF001685) | -5 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
