SAC-3P-20,0-961/M12FS VA 1419086 PHOENIX CONTACT Cable de sistema de bus, PROFIBUS PA (31,25 kBit/s), 3-polo..
SAC-3P-20,0-961/M12FS VA
1419086
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.

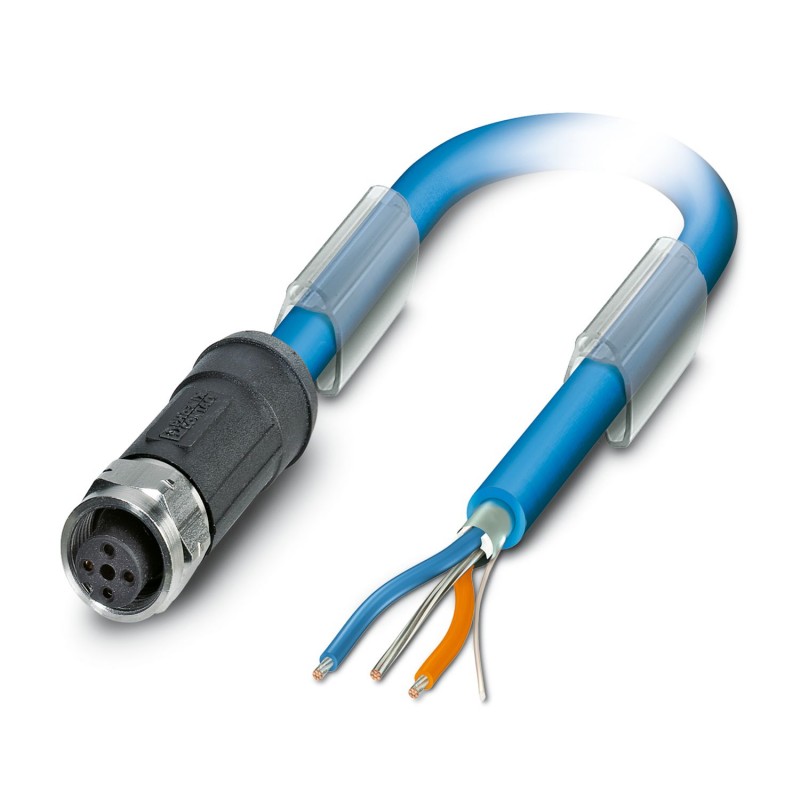

Cable de sistema de bus, PROFIBUS PA (31,25 kBit/s), 3-polos, PVC, azul RAL 5015, apantallado, extremo de cable libre, a Hembra recta M12, codificación: A, longitud de cable: 20 m, para zona Ex con moleteado acero inox.
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Para aplicaciones en circuitos eléc. c. grado de protec. explosiones con seguridad intrínseca "i". Valores nom. eléctricos basados en EN 60079-14. |
| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Técnica de procesos |
| Tipo de sensor | PROFIBUS PA |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | B |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Sistema bus | PROFIBUS PA |
| Tipo de señal/categoría | PROFIBUS PA, 31,25 kBit/s |
| Indicación de estado | no |
| Indicación de estado disponible | No |
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Medio de transmisión | Cobre |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Clase de inflamabilidad según UL 94 | HB |
| Material junta | NBR |
| Asignación de conexiones | |
| Contacto Color (denominación de señal) Contacto (opcional) | 1 (Hembra) OG (DATA+) |
| 3 (Hembra) BU (DATA-) | |
| 4 (Hembra) SR (Pantalla) | |
| Conexión 1 | |
| Construcción | extremo de cable libre |
| Conexión 2 | |
| Ejecución | extremo de cable libre |
| Longitud del cable | 20 m |
| FOUNDATION Fieldbus/PROFIBUS PA, azul [961] | |
| Esquema de dimensiones |  |
| Peso del cable | 56,552 kg/km |
| Número de polos | 2 |
| Apantallado | sí |
| Tipo de cable | FOUNDATION Fieldbus/PROFIBUS PA, azul [961] |
| Diseño de conductores | 2xAWG18/7 + 1xAWG20/7 |
| Velocidad de señales | 0,66 c |
| Construcción del conductor cable de señales | 7x 0,40 mm |
| Línea de señales AWG | 18 |
| Sección de línea | 2x 0,75 mm² (conductor de señales) |
| 1x 0,5 mm² (Conductor de referencia) | |
| Diámetro de conductor incl. aislamiento | 2,24 mm ±0,05 mm |
| Diámetro exterior del cable | 7,50 mm ±0,25 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | azul RAL 5015 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PO (conductor de señales) |
| Conductor individual, color | azul, naranja |
| Grosor de pared Aislamiento | 0,50 mm |
| Grosor de pared Envoltura exterior | 1,00 mm |
| Cableado de pares | 2 conductores como par |
| Cableado total | 1 par con 1 conductor de referencia y rellenos como alma |
| Cubierta visual de pantalla | 100 % |
| Resistencia máx. del conductor | ≤ 19,35 Ω/km (conductor de señales) |
| 26 Ω/km (Pantalla) | |
| Capacidad de la línea | 147 pF/m (a 1 kHz, conductor/pantalla) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Capacidad de servicio | 78 nF (a 1 kHz) |
| Impedancia de la línea | 100 Ω ±20 % (para 31,25 kHz) |
| Tensión nominal Cable | 300 V |
| Menor radio de flexión, montaje fijo | 75 mm |
| Resistencia a la tracción | 260 N |
| Atenuación de pantalla | 3,00 dB/km (con 39 kHz) |
| Resistencia a las llamas | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Características especiales | Estándares UL PLTC-ER e ITC |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (cable, disposición fija) |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Longitud de cable (EF000536) | 20 m |
| Material de la vaina del cable (EF004136) | Policloruro de vinilo (PVC) |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
