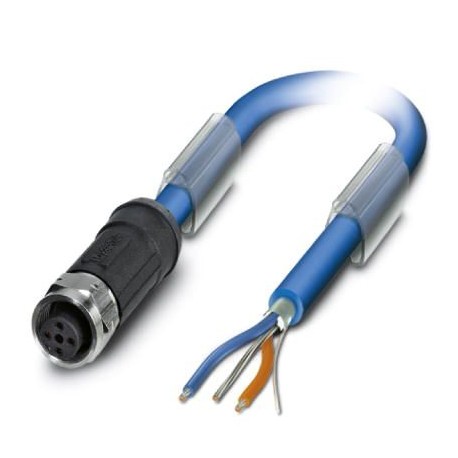

SAC-3P-20,0-961/M12FS VA 1419086 PHOENIX CONTACT Câble préconfectionné pour bus
SAC-3P-20,0-961/M12FS VA
1419086
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Câble préconfectionné pour bus

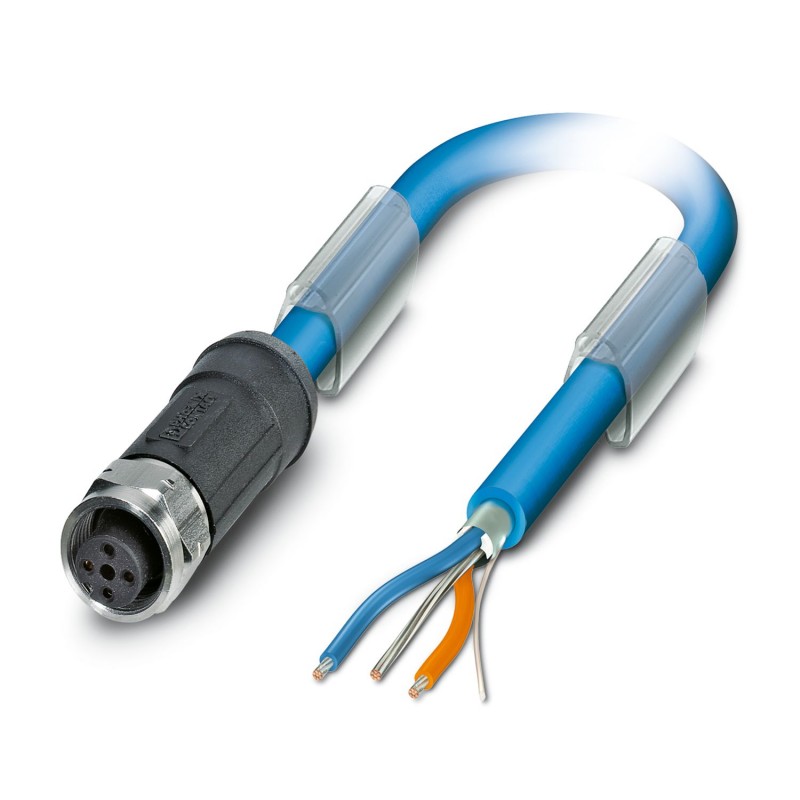

Câble système de bus, PROFIBUS PA (31,25 kBit/s), 3 pôles, blindé, extrémité de câble libre, vers femelle droite M12, codage : A, longueur du câble : 20 m, pour zone Ex avec moletage en acier inoxydable.
Câble préconfectionné pour bus, PROFIBUS PA (31,25 kbit/s), 3-pôles, PVC, bleu RAL 5015, blindé, extrémité libre, sur Connecteur femelle droit M12, codage: A, longueur de câble: 20 m, pour zone Ex avec molette inox
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | Pour des applications dans les circuits électriques en mode de protection sécurité intrinsèque « i ». Caractéristiques électriques sur la base de la norme EN 60079-14. |
| Type de produit | Câble de données préconfectionné |
| Application | Process industriels |
| Type de capteur | PROFIBUS PA |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | oui |
| Détrompage | B |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Système de bus | PROFIBUS PA |
| Type de signal/catégorie | PROFIBUS PA, 31,25 kbit/s |
| Affichage d'état | non |
| Présence d'un affichage d'état | Non |
| Tension nominale UN | 48 V AC |
| 60 V DC | |
| Intensité nominale IN | 4 A |
| Support de transmission | Cuivre |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 100 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Brochage | |
| Contact Couleur (désignation des signaux) Contact (en option) | 1 (Femelle) OG (DATA+) |
| 3 (Femelle) BU (DATA-) | |
| 4 (Femelle) SR (Blindage) | |
| Raccordement 1 | |
| Type | extrémité libre |
| Raccordement 2 | |
| Version | extrémité libre |
| Longueur du câble | 20 m |
| FOUNDATION Fieldbus/PROFIBUS PA, bleu [961] | |
| Dessin coté |  |
| Poids de gaine | 56,552 kg/km |
| Nombre de pôles | 2 |
| Blindé | oui |
| Type | FOUNDATION Fieldbus/PROFIBUS PA, bleu [961] |
| Structure du conducteur | 2xAWG18/7 + 1xAWG20/7 |
| Vitesse du signal | 0,66 c |
| Structure du conducteur ligne de signal | 7x 0,40 mm |
| AWG ligne de signaux | 18 |
| Section de câble | 2x 0,75 mm² (Ligne de signal) |
| 1x 0,5 mm² (Cordon de repère) | |
| Diamètre de fil avec isolant | 2,24 mm ±0,05 mm |
| Diamètre extérieur du câble | 7,50 mm ±0,25 mm |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | bleu RAL 5015 |
| Matériau conducteur | Cordon Cu étamé |
| Matériau isolant de fil | PO (Ligne de signal) |
| Fil, coloris | bleu, orange |
| Epaisseur isolement | 0,50 mm |
| Epaisseur gaine extérieure | 1,00 mm |
| Câblage par paire | 2 fils par paire |
| Câblage total | Une paire avec un cordon de repère et des masses de remplissage en direction de l'âme |
| Revêtement optique de blindage | 100 % |
| Résistance max. du conducteur | ≤ 19,35 Ω/km (Ligne de signal) |
| 26 Ω/km (Blindage) | |
| Capacité de la ligne | 147 pF/m (pour 1 kHz, fil/blindage) |
| ≤ 3,94 pF/m (capacitance unbalance) | |
| Capacité en service | 78 nF (pour 1 kHz) |
| Impédance de la ligne | 100 Ω ±20 % (à 31,25 kHz) |
| Tension nominale câble | 300 V |
| Rayon de courbure minimal, pose fixe | 75 mm |
| Résistance à la traction | 260 N |
| Effet d'écran | 3,00 dB/km (à 39 kHz) |
| Résistance à la propagation des flammes | UL 1685 (CSA FT 4) |
| UL 1685 (vertical tray) | |
| UL 1666 (riser) | |
| Propriétés particulières | Câble ITC/PLTC-ER conforme aux normes UL |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (câble, pose fixe) |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 3 |
| Finition raccordement électrique, côté champ (EF005525) | Autre |
| Disposition de la rampe de câble, côté champ (EF005928) | Autre |
| Longueur de câble (EF000536) | 20 m |
| Matériau de la gaine de câble (EF004136) | PVC |
| Sans halogène (EF000025) | Oui |
| Couleur de la gaine de câble (EF008249) | Autre |
| Avec affichage LED (EF005950) | Non |
| Blindé (EF000881) | Oui |
| Réticulé (EF004115) | Non |
| Matériau du corps de base de contact (EF008248) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Température extérieure admissible du câble, fixe (EF001686) | -40 °C |
| Courant assigné In (EF008250) | 4 A |
| Tension assignée (EF000228) | 48 V |
| Classe de protection (IP) (EF005474) | IP65 |
