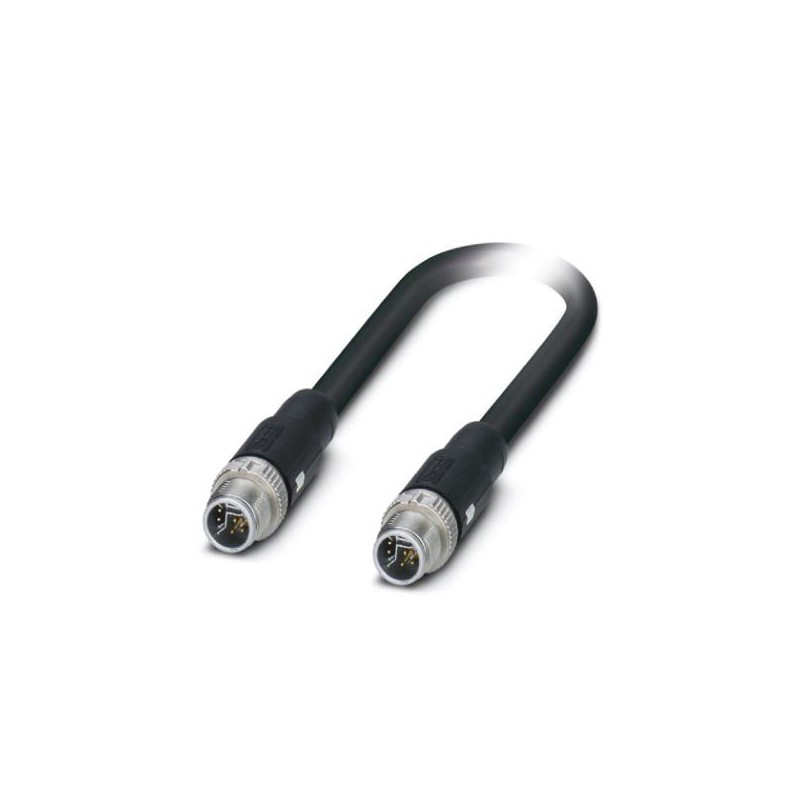

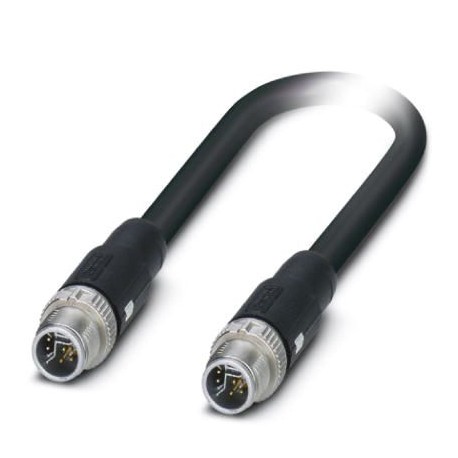

SAC-MS/50,0-94H/MS HYB SCO 1405673 PHOENIX CONTACT Cable híbrido
SAC-MS/50,0-94H/MS HYB SCO
1405673
PHOENIX_CONTACT
Cable híbrido
Cable Ethernet confeccionado, CAT5e, apantallado, 8 pares, AWG 26 flexible (19 hilos), RAL 9005 (negro), conector macho híbrido M12 a conector macho híbrido M12, longitud 50,0 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1405673 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CML - |
| EAN | 4046356752978 |
| Peso por unidad (sin incluir el embalaje) | 4.431,300 g |
| Número de tarifa arancelaria | 85444290 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 6 A (Power) |
|---|---|
| 0,5 A (Datos) | |
| Tensión de dimensionamiento | 30 V AC (Potencia y datos) |
| 30 V DC | |
| Número de polos | 8 |
| Codificación | Híbrido Y |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801:2002) |
| Indicación de estado | No |
| Grado de polución | 2 |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material moleteado | Fundición inyectada de cinc, niquelada |
Cable
| Tipo de cable | Ethernet híbrido |
|---|---|
| Tipo de cable (abreviatura) | 94H |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Construcción de cable | 1x4xAWG26+1x4xAWG20 |
| Sección de conductor | 4x 0,15 mm² (Datos) |
| 4x 0,6 mm² (Power) | |
| Línea de señales AWG | 26 |
| Alimentación de tensión AWG | 20 |
| Construcción del conductor cable de señales | 19x 0,10 mm |
| Construcción del conductor alimentación de tensión | 19x 0,20 mm |
| Diámetro de los conductores, aislamiento incluido | 1,05 mm (Datos) |
| 1,4 mm (Power) | |
| Colores de conductor | blanco/naranja, naranja, blanco/verde, verde, blanco, azul, marrón, negro |
| Cableado total | 1 cuadrete en estrella y 4 hilos conductores con 2 cargadores |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | negro RAL 9005 |
| Diámetro exterior del cable D | 7,6 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Número de ciclos de flexión | 2000000 |
| Radio de curvatura, inserto de cadenas de arrastre | 10 x D |
| Trayecto de avance | 4,5 m |
| Velocidad de avance | 3 m/s |
| Aceleración | 3 m/s² |
| Peso del cable | 87 kg/km |
| Resistencia a la tracción GRP | 70 N (según DIN EN 50565-1 con disposición móvil) |
| 240 N (según DIN EN 50565-1 con disposición fija) | |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PP (Datos) |
| PP (Power) | |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Resistencia al pulido | ≤ 280,00 Ω/km (Datos) |
| ≤ 34,60 Ω/km (Power) | |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Capacidad de servicio | nom. 50 nF (por kilómetro) |
| Impedancia propia | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| Atenuación paradiafónica (NEXT) | 56,3 dB (a 4 MHz) |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Atenuación | 6 dB (a 4 MHz) |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,5 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Atenuación de pantalla | ≥ 80 dB (30 MHz ... 125 MHz) |
| Impedancia diferencial | 100 Ω ±5 % (a 100 MHz) |
| Tensión nominal Cable | ≤ 50 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 1500 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 1500 V (50 Hz, 1 min) |
| Características especiales | sin sustancias que disturban la humectación de pinturas |
| sin silicona | |
| Resistencia a las llamas | según UL 1581, apartado 1061 |
| Ausencia de halógenos | según IEC 60754 |
| según DIN VDE 0472 parte 815 | |
| Resistencia al aceite | según IEC 60811-2-1 |
| según VDE 0282 parte 10 | |
| Otras resistencias | poco adherente |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C (cable, disposición fija) |
| -30 °C ... 70 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
