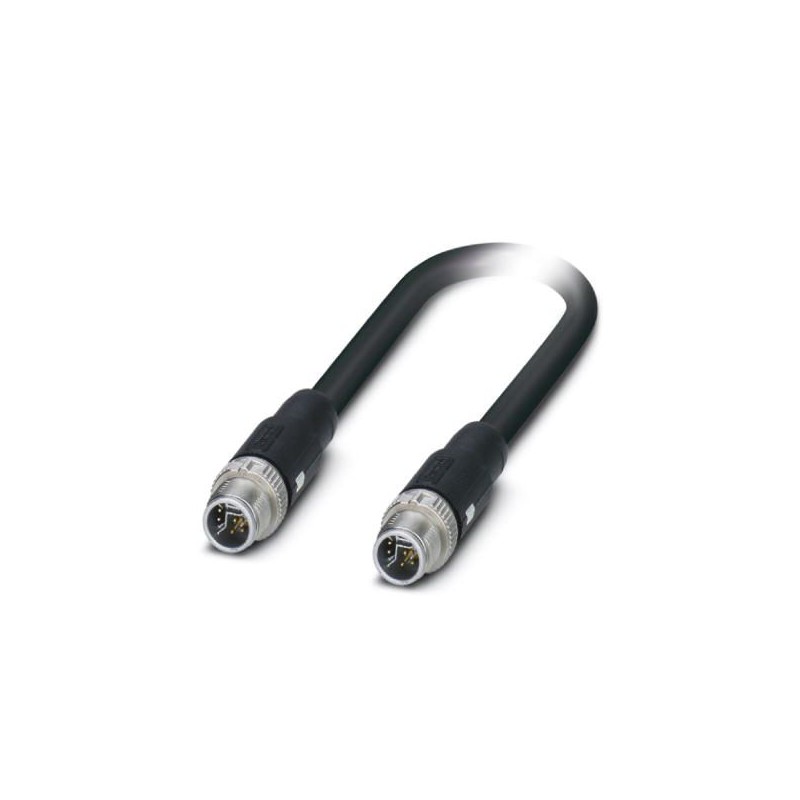

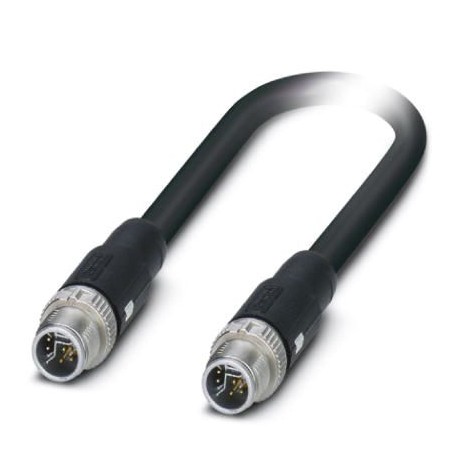

SAC-MS/50,0-94H/MS HYB SCO 1405673 PHOENIX CONTACT Câble hybride
SAC-MS/50,0-94H/MS HYB SCO
1405673
PHOENIX_CONTACT
Câble hybride
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1405673 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356752978 |
| Poids par pièce (hors emballage) | 4,431 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | PL (Pologne) |
Généralités
| Courant de référence à 40 ℃ | 6 A (Alimentation) |
|---|---|
| 0,5 A (Données) | |
| Tension de référence | 30 V AC (Puissance et données) |
| 30 V DC | |
| Nombre de pôles | 8 |
| Détrompage | Y - Hybride |
| Type de signal/catégorie | Ethernet CAT5 (CEI 11801:2002) |
| Affichage d'état | Non |
| Degré de pollution | 2 |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de la molette | Zinc moulé sous pression, nickelé |
Câble
| Type de câble | Hybride Ethernet |
|---|---|
| Type de câble (symbole) | 94H |
| Style UL AWM | 20963 (80 °C / 30 V) |
| Structure de câble | 1x4xAWG26+1x4xAWG20 |
| Section du conducteur | 4x 0,15 mm² (Données) |
| 4x 0,6 mm² (Alimentation) | |
| AWG ligne de signaux | 26 |
| AWG alimentation en tension | 20 |
| Structure du conducteur ligne de signal | 19x 0,10 mm |
| Structure du conducteur alimentation en tension | 19x 0,20 mm |
| Diamètre du fil avec isolant | 1,05 mm (Données) |
| 1,4 mm (Alimentation) | |
| Coloris des fils | blanc/orange, orange, blanc/vert, vert, blanc, bleu, marron, noir |
| Câblage total | 1 quarte en étoile et 4 fils avec 2 masses de remplissage |
| Blindage | Tresse en fils de cuivre étamé |
| Revêtement optique de blindage | 85 % |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 7,6 mm ±0,2 mm |
| Rayon de courbure minimum, position fixe | 5 x D |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 2000000 |
| Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
| Course | 4,5 m |
| Vitesse de déplacement | 3 m/s |
| Accélération | 3 m/s² |
| Poids du câble | 87 kg/km |
| Résistance à la traction GRP | 70 N (Selon DIN EN 50565-1 pour pose flexible) |
| 240 N (Selon DIN EN 50565-1 pour pose fixe) | |
| Gaine extérieure, matériau | PUR |
| Matériau Isolant du fil | PP (Données) |
| PP (Alimentation) | |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 5 GΩ*km |
| Résistance de boucle | ≤ 280,00 Ω/km (Données) |
| ≤ 34,60 Ω/km (Alimentation) | |
| Propriétés de transmission (catégorie) | CAT5 (CEI 11801:2002) |
| Capacité en service | nom. 50 nF (par kilomètre) |
| Impédance d'onde | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| Affaiblissement paradiaphonique (NEXT) | 56,3 dB (pour 4 MHz) |
| 50,3 dB (pour 10 MHz) | |
| 47,2 dB (pour 16 MHz) | |
| 45,8 dB (pour 20 MHz) | |
| 42,9 dB (pour 31,25 MHz) | |
| 38,4 dB (pour 62,5 MHz) | |
| 35,3 dB (pour 100 MHz) | |
| Atténuation | 6 dB (pour 4 MHz) |
| 9,5 dB (pour 10 MHz) | |
| 12,1 dB (pour 16 MHz) | |
| 13,5 dB (pour 20 MHz) | |
| 17,1 dB (pour 31,25 MHz) | |
| 24,8 dB (pour 62,5 MHz) | |
| 32 dB (pour 100 MHz) | |
| Effet d'écran | ≥ 80 dB (30 MHz ... 125 MHz) |
| Impédance différentielle | 100 Ω ±5 % (pour 100 MHz) |
| Tension nominale câble | ≤ 50 V (Valeur de crête, par pour courants forts) |
| Tension d'essai fil/fil | 1500 V (50 Hz, 1 min) |
| Tension d'essai fil/blindage | 1500 V (50 Hz, 1 min) |
| Propriétés particulières | exempt de substances néfastes à l'application d'enduits |
| exempt de silicone | |
| Résistance à la propagation des flammes | selon UL 1581, section 1061 |
| Absence d'halogène | selon CEI 60754 |
| selon DIN VDE 0472 partie 815 | |
| Résistance à l'huile | selon CEI 60811-2-1 |
| selon VDE 0282 chapitre 10 | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, pose fixe) |
| -30 °C ... 70 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060311
