SAC-5P-M12MS/ 2,0-92X SH OD
1410471
PHOENIX_CONTACT
1

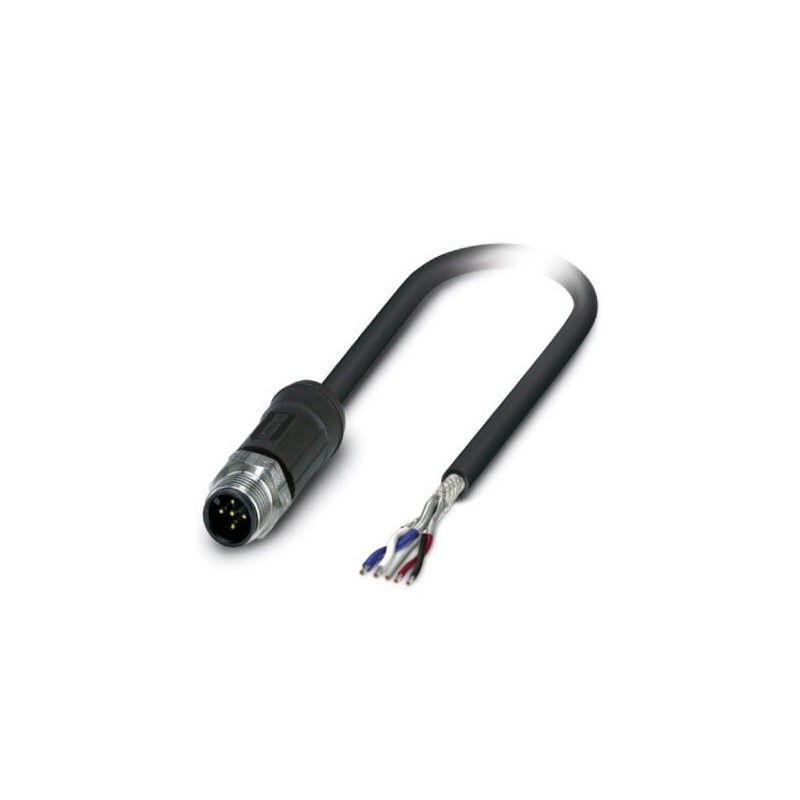

Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos, FRNC sin halógenos, negro, apantallado, Conector macho recto M12, codificado A, a extremo de cable libre, longitud de cable: 2 m, para aplicaciones exteriores, con moleteado de acero inoxidable
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1410471 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF1CKD - |
Página del catálogo | Página 187 (NTK_2014) |
EAN | 4046356899376 |
Peso por unidad (sin incluir el embalaje) | 157,300 g |
Número de tarifa arancelaria | 85444290 |
País de origen | PL (Polonia) |
Temperatura ambiente (servicio) | -40 °C ... 105 °C (macho / hembra) |
---|---|
-40 °C ... 85 °C (Con cambios bruscos de temperatura (según IEC 60512-11-4)) | |
Índice de protección | IP65 |
IP67 | |
IP68 | |
IP69K |
Corriente de dimensionamiento a 40 °C | 4 A |
---|---|
Tensión de dimensionamiento | 48 V AC |
60 V DC | |
Número de polos | 5 |
Resistencia de aislamiento | ≥ 100 MΩ |
Codificación | A - estándar |
Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
Tipo de señal/categoría | CANopen® |
DeviceNet™ | |
Indicación de estado | No |
Circuito de protección/componente de protección | sin conectar |
Grado de polución | 3 |
Ciclos de enchufe | ≥ 100 |
Par de apriete | 0,4 Nm (Conector M12) |
Clase de combustibilidad según UL 94 | V0 |
---|---|
Material contacto | CuSn |
Material superficie del contacto | Ni/Au |
Material soporte de contactos | PP |
Material cuerpo de agarre | PP |
Material moleteado | Acero inoxidable |
Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | SR (Pantalla) |
---|---|
2 (Conector) | RD (V+) | |
3 (Conector) | BK (V-) | |
4 (Conector) | WH (CAN_H) | |
5 (Conector) | BU (CAN_L) |
Denominación de norma | Conector enchufable M12 |
---|---|
Normas/especificaciones | IEC 61076-2-101 |
Clase de combustibilidad según UL 94 | V0 |
Tipo de cable | Bus CAN/DeviceNet negro |
---|---|
Tipo de cable (abreviatura) | 92X |
Abreviatura de cable | LI2XCHX02XS |
UL AWM Style | 21281 (80 °C/300 V) |
Construcción de cable | 2xAWG24/19+2xAWG22/19 |
Sección de conductor | 2x 0,25 mm² (Señal) |
2x 0,34 mm² (Power) | |
1x 0,38 mm² (Conductor de referencia) | |
Línea de señales AWG | 24 |
Alimentación de tensión AWG | 22 |
Construcción del conductor cable de señales | 19x 0,13 mm |
Construcción del conductor alimentación de tensión | 19x 0,16 mm |
Diámetro de los conductores, aislamiento incluido | 1,9 mm (Señal) |
1,4 mm (Power) | |
Grosor de pared Aislamiento | 0,6 mm (Señal) |
0,3 mm (Power) | |
Colores de conductor | rojo-negro, azul-blanco |
Cableado de pares | 2 conductores como par |
Tipo de apantallamiento de pares | Hoja revestida con aluminio |
Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
Apantallamiento | Malla de hilos de cobre estañados |
Cubierta visual de pantalla | 70 % |
Envoltura exterior, color | negro |
Grosor de pared envoltura exterior | 1,15 mm |
Diámetro exterior del cable D | 6,9 mm ±0,3 mm |
Radio de curvatura mínimo, colocado de forma fija | 5 x D |
Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
Peso del cable | 70 kg/km |
Envoltura exterior, material | FRNC |
Material Aislamiento de conductor | PE |
Material Conductor | Conductor Cu estañado |
Resistencia de aislamiento | ≥ 200 MΩ*km (a 20 °C) |
Resistencia del conductor | 90 Ω/km (Señal) |
55 Ω/km (Power) | |
Capacidad de servicio | 39,8 nF (con 1 kHz, hilo/hilo) |
Impedancia propia | 120 Ω ±12 Ω (f = 1 MHz) |
Tiempo de tránsito de señales | 4,46 ns/m |
Tensión nominal Cable | ≤ 300 V |
Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
Resistencia a las llamas | según IEC 60332-3-25 (Cat. D) |
Ausencia de halógenos | sí |
Resistencia al aceite | sí |
Otras resistencias | resistente a los rayos UV |
Temperatura ambiente (servicio) | -40 °C ... 105 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
