NBC-MSX/10,0-94S SCO RAIL
1415601
PHOENIX_CONTACT
1

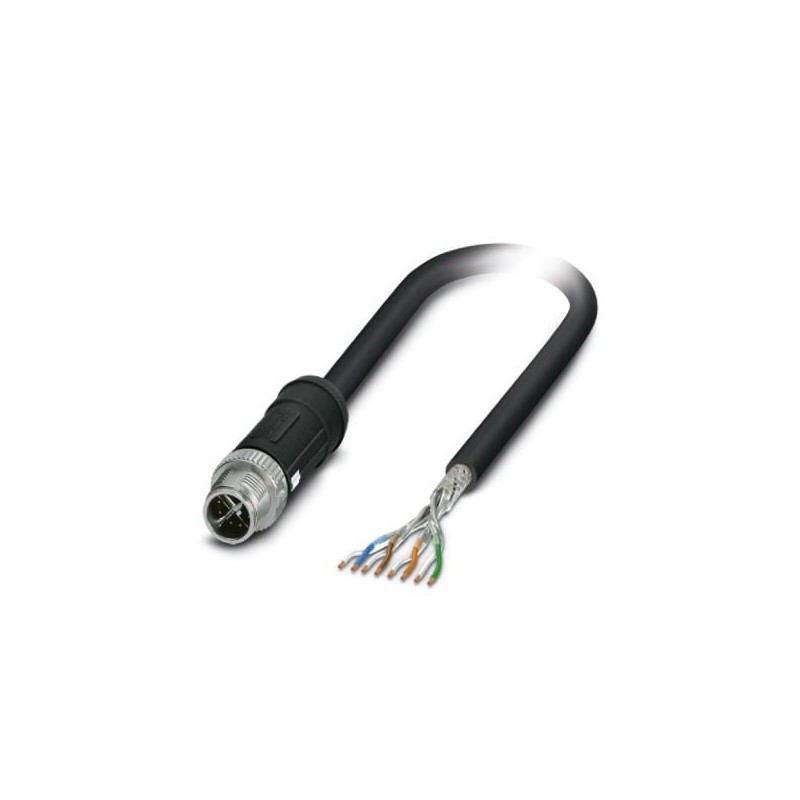

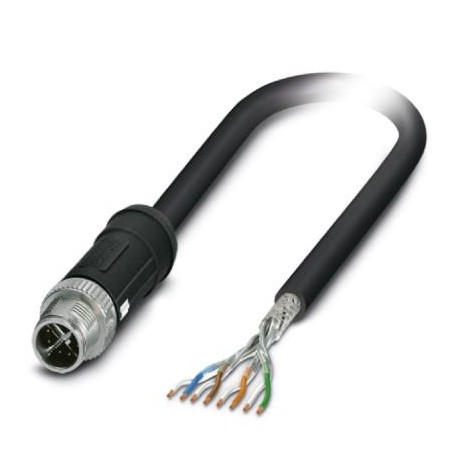

Cable de red, Ethernet CAT6A (10 GBit/s), 8-polos, PE-X sin halógenos, negro, apantallado, Conector recta M12 SPEEDCON / IP67, codificación: X, a extremo de cable libre, longitud de cable: 10 m
Cable de red, Ethernet CAT6A (10 GBit/s), 8-polos sin halógenos, apantallado, Conector recta M12, codificación: X SPEEDCON / IP67, a extremo de cable libre, longitud de cable: 10 m
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1415601 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF1CMJ - |
Página del catálogo | Página 408 (C_2_2017) |
EAN | 4055626047683 |
Peso por unidad (sin incluir el embalaje) | 602,500 g |
Número de tarifa arancelaria | 85444210 |
País de origen | PL (Polonia) |
Índice de protección | IP65 |
---|---|
IP67 | |
Temperatura ambiente (servicio) | -25 °C ... 90 °C (Conector M12) |
Corriente de dimensionamiento a 40 °C | 0,5 A |
---|---|
Tensión de dimensionamiento | 48 V AC |
60 V DC | |
Número de polos | 8 |
Tipo de señal/categoría | Ethernet CAT6A, 10 GBit/s |
Normas/especificaciones | Conector enchufable M12 IEC 61076-2-109 |
Choques, vibraciones EN 50155 |
Construcción cabecera | Conector recta M12 SPEEDCON / IP67 |
---|---|
Número de polos (cara de enchufe) | 8 |
Codificación | X (Datos) |
Color | negro |
Material (componentes) | CuZn (Contacto) |
Ni/Au (Superficie contactos) | |
TPU (Soporte de contactos) | |
PA 6.6 (Cuerpo de agarre) | |
Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
Normas/disposiciones de materiales | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Resistencia de aislamiento | ≥ 100 MΩ |
Ciclos de enchufe | ≥ 100 |
Par de apriete | 0,4 Nm |
Temperatura ambiente (servicio) | -25 °C ... 90 °C |
Construcción cabecera | extremo de cable libre |
---|---|
Color | negro |
Longitud de pelado de la envoltura (extremo de cable libre) | 0,5 mm |
Denominación de norma | Conector enchufable M12 |
---|---|
Normas/especificaciones | IEC 61076-2-109 |
Denominación de norma | Choques, vibraciones |
Normas/especificaciones | EN 50155 |
Tipo de cable | Aplicaciones ferroviarias Ethernet |
---|---|
Tipo de cable (abreviatura) | 94S |
Tipo de señal/categoría | Ethernet CAT7, 10 GBit/s |
Construcción de cable | 4x2xAWG26/7; S/FTP |
Sección de conductor | 4x 2x 0,14 mm² |
Línea de señales AWG | 26 |
Construcción del conductor cable de señales | 7x 0,16 mm |
Diámetro de los conductores, aislamiento incluido | 1,05 mm ±0,1 mm |
Colores de conductor | blanco-azul, blanco-naranja, blanco-verde, blanco-marrón |
Cableado de pares | 2 conductores como par |
Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
Cableado total | 4 pares trenzados longitudinalmente |
Apantallamiento | Malla de hilos de cobre estañados |
Envoltura exterior, color | negro |
Diámetro exterior del cable D | 6,6 mm ±0,2 mm |
Radio de curvatura mínimo, colocado de forma fija | 6 x D |
Resistencia a la tracción GRP | ≤ 60 N (a corto plazo) |
≤ 15 N (constante) | |
Peso del cable | 59 kg/km |
Peso de cobre | 28 kg/km |
Envoltura exterior, material | PE-X |
Material Aislamiento de conductor | PE celular |
Material Conductor | Conductor Cu estañado |
Resistencia de aislamiento | ≥ 5 GΩ*km |
Resistencia del conductor | ≤ 145 Ω/km |
Capacidad de servicio | 44 nF (por kilómetro) |
Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
Atenuación paradiafónica (NEXT) | 100 dB (con 1 MHz) |
99 dB (a 10 MHz) | |
95 dB (a 100 MHz) | |
92 dB (a 200 MHz) | |
90 dB (a 250 MHz) | |
83 dB (a 500 MHz) | |
81 dB (a 600 MHz) | |
80 dB (a 700 MHz) | |
77 dB (a 800 MHz) | |
75 dB (a 900 MHz) | |
74 dB (a 1000 MHz) | |
72 dB (a 1100 MHz) | |
70 dB (a 1200 MHz) | |
Atenuación paradiafónica con potencia numerada (PSNEXT) | 97 dB (con 1 MHz) |
96 dB (a 10 MHz) | |
92 dB (a 100 MHz) | |
89 dB (a 200 MHz) | |
87 dB (a 250 MHz) | |
80 dB (a 500 MHz) | |
78 dB (a 600 MHz) | |
77 dB (a 700 MHz) | |
74 dB (a 800 MHz) | |
72 dB (a 900 MHz) | |
71 dB (a 1000 MHz) | |
69 dB (a 1100 MHz) | |
67 dB (a 1200 MHz) | |
Atenuación | 0,25 dB (con 1 MHz) |
0,76 dB (a 10 MHz) | |
2,49 dB (a 100 MHz) | |
3,69 dB (a 200 MHz) | |
4,18 dB (a 250 MHz) | |
5,6 dB (a 500 MHz) | |
6,74 dB (a 600 MHz) | |
7,32 dB (a 700 MHz) | |
7,89 dB (a 800 MHz) | |
8,5 dB (a 900 MHz) | |
9,11 dB (a 1000 MHz) | |
9,5 dB (a 1100 MHz) | |
9,9 dB (a 1200 MHz) | |
Atenuación de retorno (RL) | 24 dB (con 1 MHz) |
33,9 dB (a 10 MHz) | |
38,3 dB (a 100 MHz) | |
35,3 dB (a 200 MHz) | |
32,9 dB (a 250 MHz) | |
29,7 dB (a 500 MHz) | |
30,6 dB (a 600 MHz) | |
31 dB (a 700 MHz) | |
26,7 dB (a 800 MHz) | |
28,6 dB (a 900 MHz) | |
27,5 dB (a 1000 MHz) | |
26,9 dB (a 1100 MHz) | |
26,3 dB (a 1200 MHz) | |
Atenuación de diafonía (ACR) | 100 dB (con 1 MHz) |
99 dB (a 10 MHz) | |
93 dB (a 100 MHz) | |
88 dB (a 200 MHz) | |
86 dB (a 250 MHz) | |
78 dB (a 500 MHz) | |
74 dB (a 600 MHz) | |
72 dB (a 700 MHz) | |
69 dB (a 800 MHz) | |
67 dB (a 900 MHz) | |
65 dB (a 1000 MHz) | |
63 dB (a 1100 MHz) | |
61 dB (a 1200 MHz) | |
Atenuación de diafonía de suma de potencia (PS-ACR) | 97 dB (con 1 MHz) |
96 dB (a 10 MHz) | |
90 dB (a 100 MHz) | |
85 dB (a 200 MHz) | |
83 dB (a 250 MHz) | |
75 dB (a 500 MHz) | |
71 dB (a 600 MHz) | |
69 dB (a 700 MHz) | |
66 dB (a 800 MHz) | |
64 dB (a 900 MHz) | |
62 dB (a 1000 MHz) | |
60 dB (a 1100 MHz) | |
58 dB (a 1200 MHz) | |
Velocidad de señales | 0,78 c |
Tiempo de tránsito de señales | 4,4 ns/m |
Atenuación de pantalla | 60 dB (hasta 1 000 MHz) |
Supresión de parásitos | 90 dB (hasta 1 000 MHz) |
Impedancia de transferencia | 5,00 mΩ/m (a 10 MHz) |
Tensión nominal Cable | 125 V AC (Uo) |
Tensión de prueba Conductor/Conductor | 1000 V AC (50 Hz, 1 min) |
Tensión de prueba Conductor/Pantalla | 1000 V AC (50 Hz, 1 min) |
Protección antiincendios en vehículos sobre carriles | BS 6853 (Cable interno Ia, Ib, II / cable externo Ia, Ib, II) |
DIN 5510-2 (Nivel protección incendios 1, 2, 3, 4) | |
EN 45545-2 | |
EN 50306-4 | |
NF F16-101 (Clasificación C / F1) | |
NF F16-101 (Cable interno A1, A2, B / cable externo A1, A2, B) | |
NFPA 130 | |
PN-K-02511 (Clase A) | |
UIC 564-2 (Clase A) | |
Resistencia a las llamas | según EN 60332-1-2 |
EN 60332-3-25 | |
conforme a ISO ISO 14572 5.21 (UN ECE-R 118.01) | |
Ausencia de halógenos | según EN 50267-2-1 |
según EN 60684-2 | |
Resistencia al aceite | según EN 60684-2, 72 h h a 100 °C, IRM 902 |
Otras resistencias | resistente a los combustibles según EN 60684-2, 72 h h a 100 °C, IRM 903 |
resistente al ozono según EN 50306-4, 72 h a 40 °C, procedimiento B, concentración de volumen 200 x 10-6 | |
Densidad de gas de combustión | EN 61034-2 |
Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
