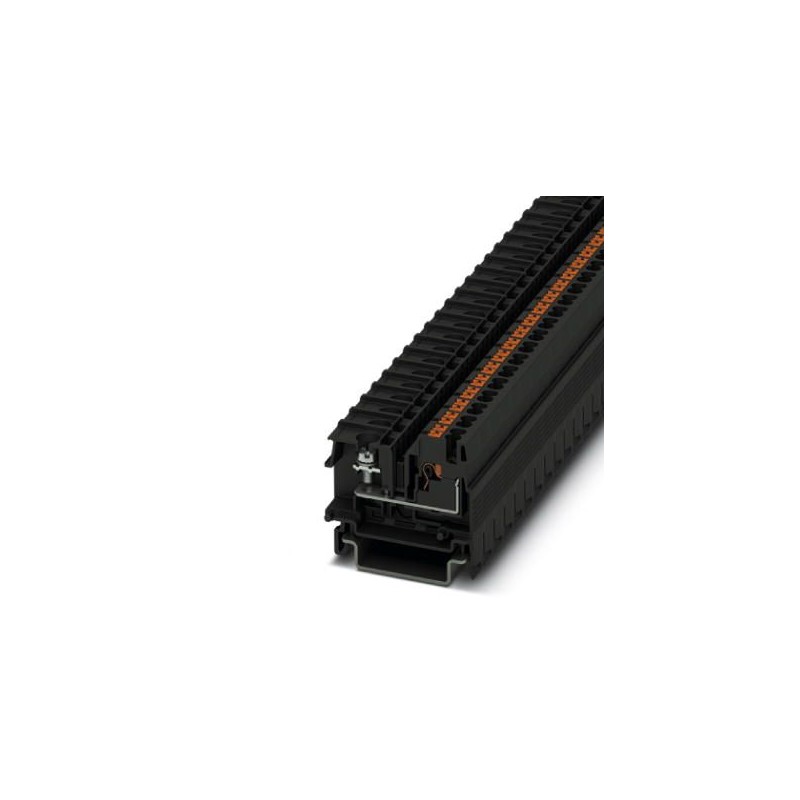

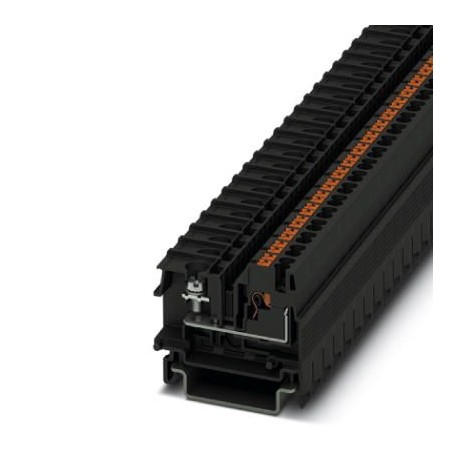

BTH 2,0 3281108 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión push-in, Terminal de cable anular,.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

BTH 2,0 3281108 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión push-in, Terminal de cable anular,..

BTH 2,0

3281108

PHOENIX_CONTACT

50

Borne de paso, tipo de conexión: Conexión push-in, Terminal de cable anular, sección: 0,14 mm² - 2,5 mm², AWG: 26 - 14, anchura: 8 mm, color: negro, montaje: NS 35/7,5, NS 35/15

Borne de paso, tipo de conexión: Terminal de cable anular, Conexión push-in, anchura: 8 mm, color: negro, montaje: NS 35/7,5, NS 35/15

Más detalles


Bloques de terminales > Terminal de conexión de paso

Conectividad armarios industriales

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos mercantiles

Clave de pedido3281108
Unidad de embalaje50 pcs
Clave de ventaBE5519 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 389 (C_1_2017)
EAN4055626119137
Peso por unidad (sin incluir el embalaje)8,243 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

Número de pisos1
Número de conexiones3
Sección nominal2,5 mm²
Colornegro
AislamientoPC
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteIIIa
Potencia disipada máxima con condición nominal0,77 W
Temperatura ambiente (servicio)-40 °C ... 110 °C
Tipo de conexiónTerminal de cable anular
Conexión según normaIEC 60947-7-1
Corriente de carga máxima24 A
Corriente nominal IN24 A
Tensión nominal UN690 V
Tipo de conexiónConexión push-in
Conexión según normaIEC 60947-7-1
Corriente de carga máxima24 A (La corriente de carga máxima no debe ser sobrepasada por la corriente suma de todos los conductores conectados.)
Corriente nominal IN24 A
Tensión nominal UN690 V
Pared lateral abiertaSí
Especificación de ensayo protección contra contactoDIN EN 50274 (VDE 0660-514):2002-11
Protección del dorso de la manoGarantizado
Seguridad ante contacto con los dedosGarantizado
Resultado ensayo de tensión transitoriaPrueba aprobada
Valor nominal ensayo de tensión transitoria9,8 kV
Resultado prueba de tensión alterna soportablePrueba aprobada
Valor nominal tensión alterna soportable1,89 kV
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple)Prueba aprobada
Resultado prueba de flexibilidadPrueba aprobada
Ensayo de flexión velocidad de rotación10 r.p.m.
Ensayo de flexión revoluciones135
Ensayo de flexión de sección de conductor/peso0,14 mm2/0,2 kg
2,5 mm2/0,7 kg
Result. prueba tracciónPrueba aprobada
Prueba de tracción sección del conductor0,14 mm²
Fuerza de tracción Valor nominal10 N
Prueba de tracción sección del conductor2,5 mm²
Fuerza de tracción Valor nominal40 N
Resultado del asiento fijo en el soporte de fijaciónPrueba aprobada
Asiento fijo sobre superficie de fijaciónNS 35
Valor nominal1 N
Resultado de la comprobación de caída de tensiónPrueba aprobada
Exigencia Caída de tensión≤ 3,2 mV
Resultado de la verificación de calentamientoPrueba aprobada
Result. ensayo corr. corta dur.Prueba aprobada
Ensayo de corriente de corta duración sección del conductor2,5 mm²
Corriente de corta duración0,3 kA
Resultado ensayo de envejecimientoPrueba aprobada
Ensayo de envejecimiento para bornes de carril sin tornillos ciclos de temperatura192
Resultado prueba térmicaPrueba aprobada
Comprobación de características térmicas (llama de aguja) tiempo de acción30 s
Resultado prueba oscilaciones, ruido de banda anchaPrueba aprobada
Especificación de ensayo, oscilaciones, ruido de banda anchaDIN EN 50155 (VDE 0115-200):2008-03
Espectro de ensayoPrueba de durabilidad categoría 2, en el bogie
Frecuencia de ensayof1= 5 Hz hasta f2= 250 Hz
Nivel ASD6,12 (m/s2)2/Hz
Aceleración3,12 g
Duración de ensayo por eje5 h
Direcciones de ensayoEjes X, Y y Z
Resultado prueba de choquePrueba aprobada
Especificación de ensayo, prueba de choqueDIN EN 50155 (VDE 0115-200):2008-03
Tipo de choqueSemisinusoide
Aceleración30g
Duración del choque18 ms
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C

Dimensiones

Anchura8 mm
Longitud42 mm
Altura NS 35/7,536,7 mm
Altura NS 35/1544,2 mm

Datos de conexión

Tipo de conexiónTerminal de cable anular
Conexión según normaIEC 60947-7-1
Rosca de tornilloM3,5
Par de apriete mín.1 Nm
Par de apriete máx.1,2 Nm
Longitud de pelado10 mm ... 12 mm
Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, con manguito de plástico mín.0,2 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2,5 mm²
Conexión por terminal según la normaDIN 46234
Sección transversal de la conexión del terminal de cable mín.0,14 mm²
Sección transversal de la conexión del terminal de cable máx.2,5 mm²
AWG mín.26
AWG máx.16
Diámetro de armella mín.3,7 mm
Ancho del terminal de cable máx.6,8 mm
Diámetro del espárrago3,5 mm
Rosca de tornilloM3,5
Par de apriete mín.1 Nm
Par de apriete máx.1,2 Nm
Tipo de conexiónConexión push-in
Conexión según normaIEC 60947-7-1
Longitud de pelado10 mm ... 12 mm
Sección de conductor rígido mín.0,14 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.26
Sección de conductor AWG máx.14
Sección de conductor flexible mín.0,14 mm²
Sección de conductor flexible máx.2,5 mm²
Sección del conductor flexible AWG mín.26
Sección del conductor flexible AWG máx.14
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.1,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,14 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1,5 mm²
Sección de conductor rígido mín.0,5 mm²
Sección de conductor rígido máx.2,5 mm²
Sección de conductor AWG mín.20
Sección de conductor AWG máx.14
Sección de conductor flexible con puntera, con manguito de plástico mín.0,34 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,34 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.1,5 mm²

Datos de conexión (norma JIS)

Tipo de conexiónTerminal de cable anular
Conexión según normaJIS 8207-7-1
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.2 mm²
Conexión por terminal según la normaJIS 8207-7-1
Sección transversal de la conexión del terminal de cable mín.0,5 mm²
Sección transversal de la conexión del terminal de cable máx.2 mm²
Diámetro de armella mín.3,7 mm
Ancho del terminal de cable máx.6,8 mm
Diámetro del espárrago3,5 mm
Rosca de tornilloM3,5
Par de apriete mín.1 Nm
Par de apriete máx.1,3 Nm
Corriente nominal IN21 A
Corriente de carga máxima21 A
Tensión nominal UN600 V
Tipo de conexiónConexión push-in
Conexión según normaJIS 8207-7-1
Conductor individual/punto de embornaje rígido con diámetro mín.0,5 mm
Conductor individual/punto de embornaje rígido con diámetro máx.1,6 mm
Sección de conductor flexible mín.0,5 mm²
Sección de conductor flexible máx.2 mm²
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.2 mm²
Sección de conexión directamente enchufable0,8 mm 1,6 mm
Conductor individual/punto de embornaje rígido con diámetro mín.0,8 mm
Conductor individual/punto de embornaje rígido con diámetro máx.1,6 mm
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.2 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,5 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.1,25 mm²

Normas y especificaciones

Conexión según normaIEC 60947-7-1
IEC 60947-7-1
Clase de combustibilidad según UL 94V0

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones
