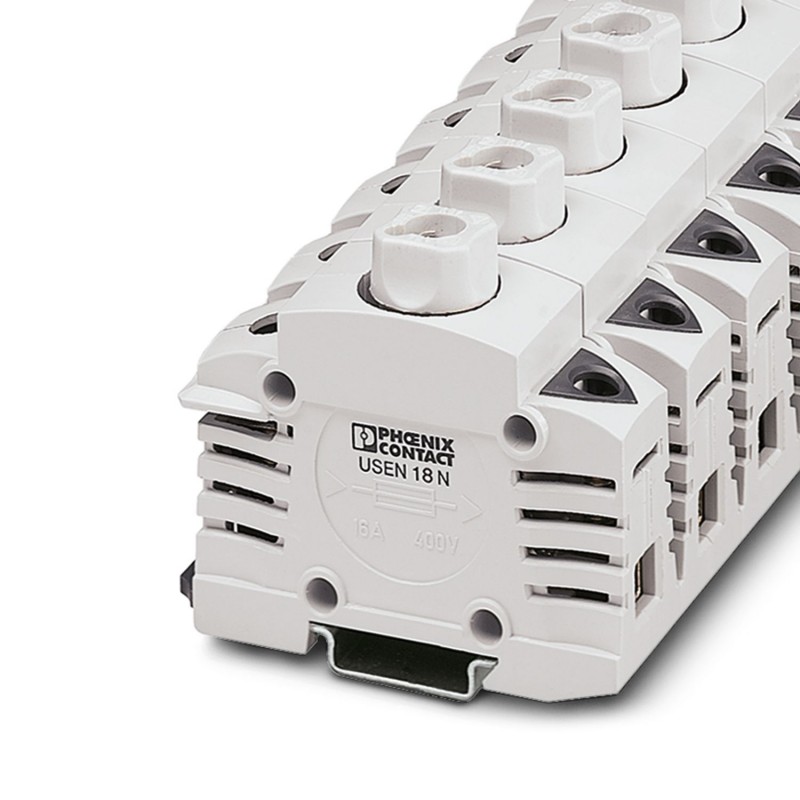

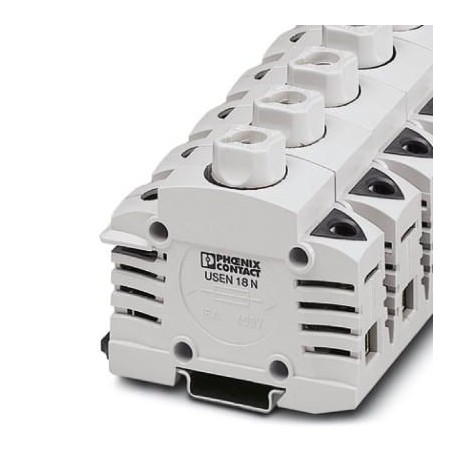

USEN 18 N 3048360 PHOENIX CONTACT Borne de carril para fusible, tipo de fusible: Cartucho de fusible roscado..
USEN 18 N
3048360
PHOENIX_CONTACT
10
Borne de carril para fusible, tipo de fusible: Cartucho de fusible roscado, tipo de fusible: D 02 / E 18, tensión nominal: 400 V, corriente nominal: 63 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 35 mm², sección: 1,5 mm²- 35 mm², clase de montaje: NS 35/7,5, NS 35/15, color: gris claro
Bornes para fusible, para cartuchos fusible NEOZED
Bloque modular de fusibles, tipo de fusible: Cartucho de tornillo, tipo de fusible: D 02 / E 18, voltaje nominal: 400 V, corriente nominal: 63 A, método de conexión: Conexión por tornillo, sección transversal nominal: 35 mm2, sección transversal: 1,5 mm2 - 35 mm2, tipo de montaje: NS 35/7,5, NS 35/15, color: gris claro
Bloques de terminales > Boque de terminales para fusible
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3048360 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BE1235 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 468 (C_1_2017) |
| EAN | 4017918976279 |
| Peso por unidad (sin incluir el embalaje) | 115,930 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 35 mm² |
| Color | gris claro |
| Aislamiento | Duroplast |
| Clase de combustibilidad según UL 94 | V0 |
| Potencia disipada máxima con condición nominal | 4,06 W |
| Fusible | D 02 / E 18 |
| Tipo de fusible | Cartucho de fusible roscado |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Grupo material aislante | IIIa |
| Corriente de carga máxima | 63 A (con una sección de conductor de 35 mm²) |
| Corriente nominal IN | 63 A (la corriente es determinada por el fusible empleado.) |
| Tensión nominal UN | 400 V (la tensión es determinada por el fusible empleado.) |
| Pared lateral abierta | No |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 165 °C |
Datos de conexión
| Sección de conductor rígido mín. | 1,5 mm² |
|---|---|
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor flexible mín. | 1,5 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección de conductor AWG mín. | 16 |
| Sección de conductor AWG máx. | 2 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 25 mm² |
| Sección con peine puenteador rígido máx. | 25 mm² |
| Sección con peine puenteador flexible máx. | 25 mm² |
| 2 conductores con la misma sección, rígidos mín. | 1,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 10 mm² |
| Sección con peine puenteador rígido máx. | 25 mm² |
| Sección con peine puenteador flexible máx. | 25 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 19 mm |
| Calibre macho | B8 |
| Rosca de tornillo | M6 |
| Par de apriete mín. | 3,5 Nm |
| Par de apriete máx. | 4 Nm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 1.5 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 1.5 mm² |
| Sección de conductor conectable sólido (EF007337) | 1.5 mm² |
| Sección de conductor conectable (EF007343) | 1.5 mm² |
| Corriente nominal In (EF008250) | 63 A |
| Tensión nominal (EF000228) | 400 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 1 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V2 |
| Anchura (EF000008) | 27 mm |
| Altura (EF000040) | 84 mm |
| Profundidad (EF000049) | 59.86156 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Beige |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3048360-USEN 18 N | 100 Kbytes |
|
