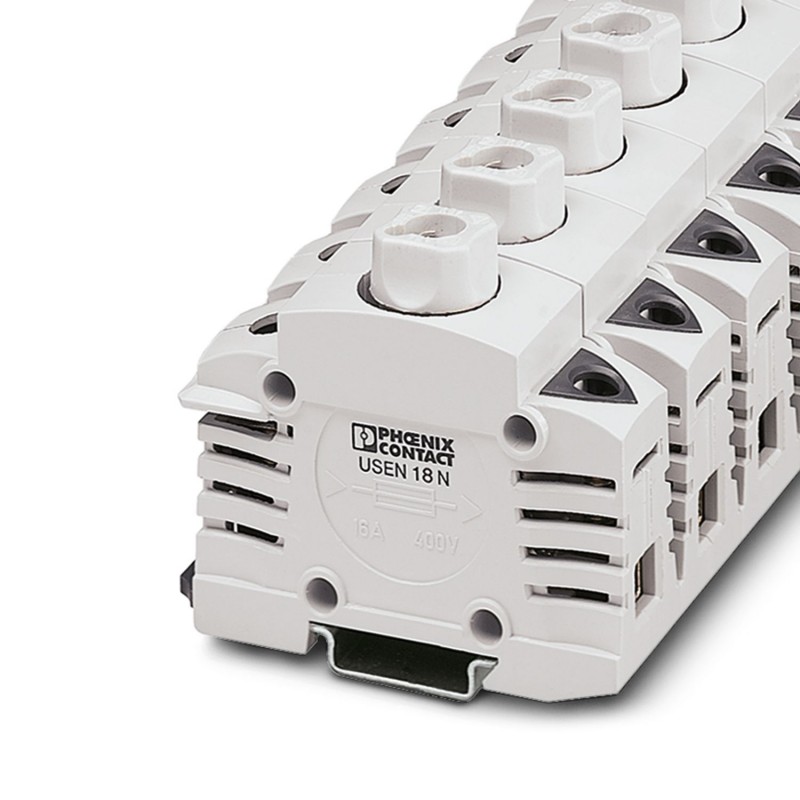

USEN 18 N 3048360 PHOENIX CONTACT Bloc de jonction-fusibles
USEN 18 N
3048360
PHOENIX_CONTACT
10
Bloc de jonction-fusibles
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 3048360 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Page catalogue | Page 468 (C-1-2017) |
| GTIN | 4017918976279 |
| Poids par pièce (hors emballage) | 0,116 KGM |
| Numéro du tarif douanier | 85363030 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 35 mm² |
| Coloris | gris clair |
| Matériau isolant | Duroplast |
| Classe d'inflammabilité selon UL 94 | V0 |
| Puissance dissipée maximale en condition nominale | 4,06 W |
| Fusible | D 02 / E 18 |
| Type de fusible | Cartouche à visser |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Groupe d'isolant | IIIa |
| Courant de charge maximal | 63 A (pour une section de conducteur de 35 mm²) |
| Intensité nominale IN | 63 A (Le courant est déterminé par le fusible utilisé.) |
| Tension nominale UN | 400 V (La tension est déterminée par le fusible utilisé.) |
| Paroi latérale ouverte | non |
| Spécific. contrôle protection contre contact | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection contre les risques de contact avec le dos de la main | garanti |
| Protection des doigts | garanti |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 165 °C |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 1,5 mm² |
|---|---|
| Section de conducteur rigide max. | 35 mm² |
| Section de conducteur souple min. | 1,5 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 1,5 mm² |
| 25 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 1,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 25 mm² |
| Section avec peigne de liaison rigide max. | 25 mm² |
| Section avec peigne de liaison souple max. | 25 mm² |
| 2 conducteurs rigides de même section min. | 1,5 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 1,5 mm² |
| 2 conducteurs souples de même section max. | 10 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 10 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 1,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 10 mm² |
| Section avec peigne de liaison rigide max. | 25 mm² |
| Section avec peigne de liaison souple max. | 25 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 19 mm |
| Gabarit | B8 |
| Filetage vis | M6 |
| Couple de serrage min. | 3,5 Nm |
| Couple de serrage max. | 4 Nm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3048360-USEN 18 N | 100 Kbytes |
|
