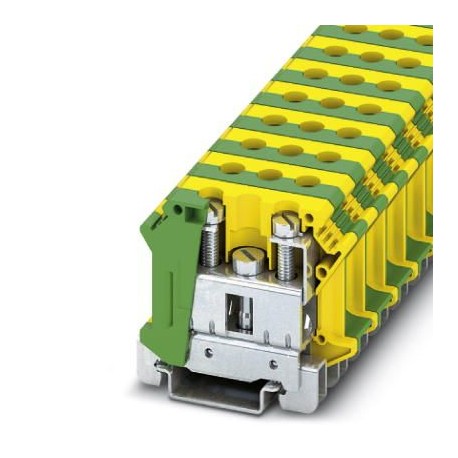

UTI 35-PE 3074091 PHOENIX CONTACT Borne de tierra para distribución, Conexión por tornillo, Sección de dimen..
UTI 35-PE
3074091
PHOENIX_CONTACT
Borne de tierra para distribución, Conexión por tornillo, Sección de dimensionamiento: 35 mm², sección: 0,75 mm² - 35 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Bloques de terminales > Instalación de terminales de nivel
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3074091 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1151 - |
| Página del catálogo | Página 255 (C_1_2017) |
| EAN | 4046356347273 |
| Peso por unidad (sin incluir el embalaje) | 67,110 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | CN (China) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Potenciales | 2 |
| Sección nominal | 35 mm² |
| Color | amarillo-verde |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Corriente nominal IN | 125 A |
| Tensión nominal UN | 800 V |
| Pared lateral abierta | No |
| Fijación de bornes | 2,5 Nm ... 3 Nm (Pie PE con tornillo de fijación, M5) |
Datos de conexión
| Observación | Observe la capacidad de corriente de los carriles. |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M6 |
| Longitud a desaislar | 16 mm |
| Par de apriete mín. | 3,2 Nm |
| Par de apriete máx. | 3,7 Nm |
| Conexión según norma | IEC 60947-7-2 |
| Sección de conductor rígido mín. | 0,75 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 2 |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección del conductor flexible AWG mín. | 18 |
| Sección del conductor flexible AWG máx. | 2 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 35 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,75 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 10 mm² |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Sección de conductor conectable (EF007343) | 0.75 mm² |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Método de montaje (EF000003) | Otros |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V2 |
| Anchura (EF000008) | 15 mm |
| Altura (EF000040) | 57.44991 mm |
| Profundidad (EF000049) | 48.6 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color primario (EF002671) | Otros |
| Con función PE (EF002672) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3074091-UTI 35-PE | 101 Kbytes |
|
