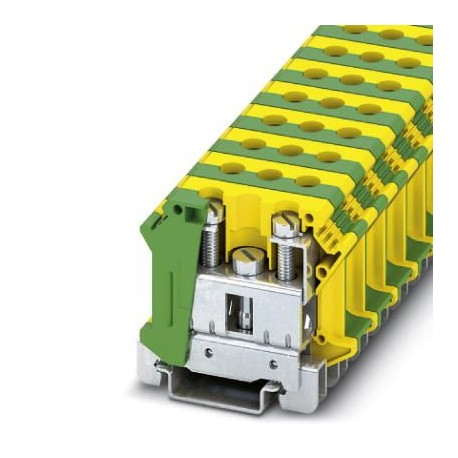

UTI 35-PE 3074091 PHOENIX CONTACT Bloc de jonction pour conducteur de protection d'installation
UTI 35-PE
3074091
PHOENIX_CONTACT
Bloc de jonction pour conducteur de protection d'installation
Bornier de terre pour la distribution, Raccord à vis, Section de dimensionnement : 35 mm², Section transversale : 0,75 mm² - 35 mm², classe d’installation : NS 35/7,5, NS 35/15, couleur : jaune-vert
Blocs de jonction > Borne multi-étage
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3074091 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 255 (C-1-2017) |
| GTIN | 4046356347273 |
| Poids par pièce (hors emballage) | 0,067 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | CN (Chine) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Potentiels | 2 |
| Section nominale | 35 mm² |
| Coloris | vert/jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Intensité nominale IN | 125 A |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | non |
| Fixation de bloc de jonction | 2,5 Nm ... 3 Nm (Pied PE avec vis de fixation, M5) |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Type de raccordement | Raccordement vissé |
| Filetage vis | M6 |
| Longueur à dénuder | 16 mm |
| Couple de serrage min. | 3,2 Nm |
| Couple de serrage max. | 3,7 Nm |
| Connexion selon la norme | CEI 60947-7-2 |
| Section de conducteur rigide min. | 0,75 mm² |
| Section de conducteur rigide max. | 35 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 2 |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 35 mm² |
| Section de conducteur souple AWG min. | 18 |
| Section de conducteur AWG souple max. | 2 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,75 mm² |
| 35 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,75 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 35 mm² |
| 2 conducteurs rigides de même section min. | 0,75 mm² |
| 2 conducteurs rigides de même section max. | 10 mm² |
| 2 conducteurs souples de même section min. | 0,75 mm² |
| 2 conducteurs souples de même section max. | 10 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,75 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 10 mm² |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027141111eCl@ss 4.127141111eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141125eCl@ss 8.027141125eCl@ss 9.027141125
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.75 mm² |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Type de montage (EF000003) | Autre |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V2 |
| Largeur (EF000008) | 15 mm |
| Hauteur (EF000040) | 57.44991 mm |
| Profondeur (EF000049) | 48.6 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur de base (EF002671) | Autre |
| Avec fonction PE (EF002672) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3074091-UTI 35-PE | 101 Kbytes |
|
