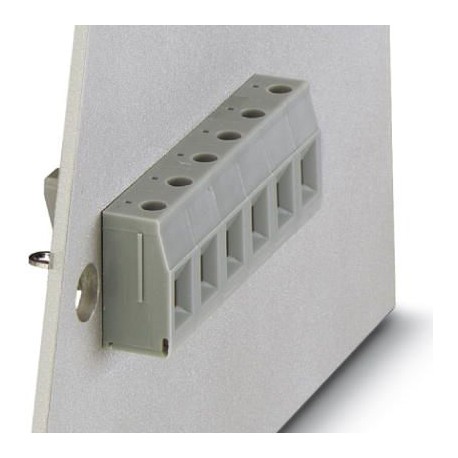

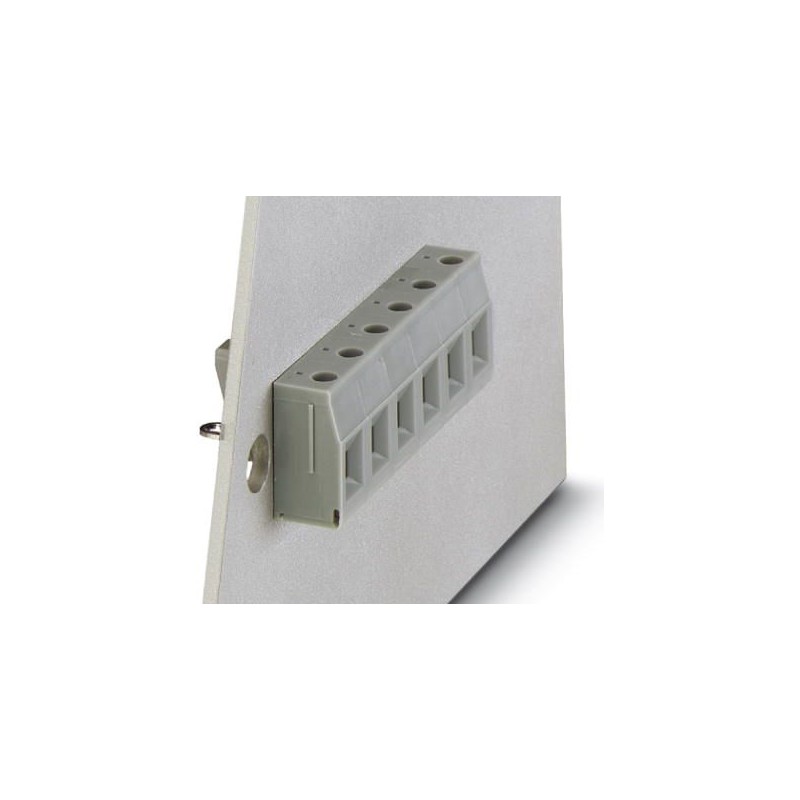

VDFK 4/K 0709233 PHOENIX CONTACT Conector pasamuros, tipo de conexión: Conexión por tornillo, Conexión por s..
VDFK 4/K
0709233
PHOENIX_CONTACT
50
Conector pasamuros, tipo de conexión: Conexión por tornillo, Conexión por soldadura, número de polos: 1, corriente de carga: 32 A, sección: 0,2 mm² - 6 mm², AWG 24 - 10, dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 10 mm, color: gris
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por soldadura, número de polos: 1, corriente de carga: 32 A, sección: 0,2 mm² - 6 mm², AWG 24 - 10, dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 10 mm
Bloques de terminales > Terminal de alimentación
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 4 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Generalidades
| Tensión transitoria de dimensionamiento | 6 kV |
|---|---|
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 32 A |
| Corriente de carga máxima | 32 A |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | nein |
| Número de polos | 1 |
Dimensiones
| Anchura | 10 mm |
|---|---|
| Longitud | 25,5 mm |
| Grosor de chapa | 1 mm ... 4 mm |
Datos de conexión
| Lado de conexión | fuera |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,2 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,2 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1,5 mm² |
| Longitud a desaislar | 8 mm |
| Calibre macho | A4 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
| Lado de conexión | dentro |
| Tipo de conexión | Conexión por soldadura |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-0709233-VDFK 4/K | 123 Kbytes |
|
