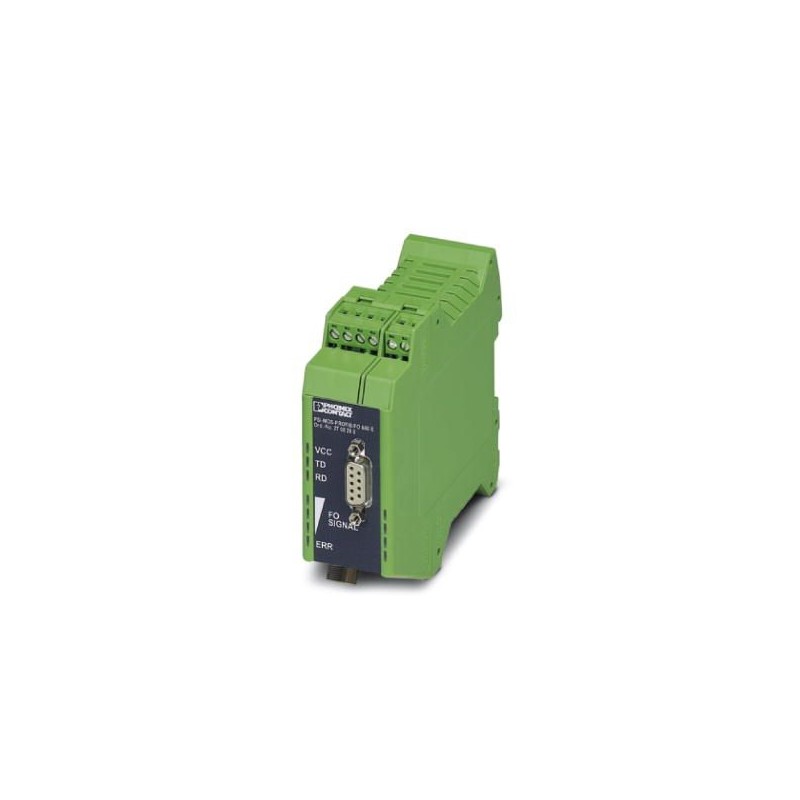

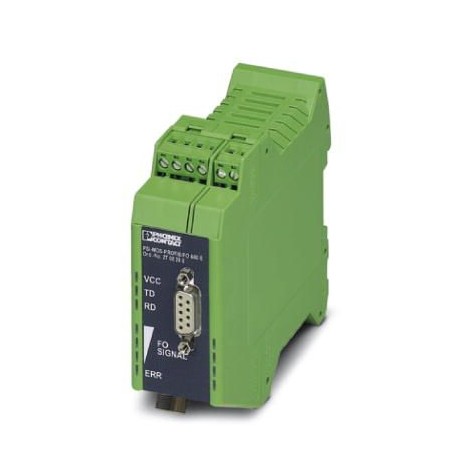

PSI-MOS-PROFIB/FO 660 E
2708290
PHOENIX_CONTACT
1
Convertidor de fibra óptica con diagnóstico óptico integrado, contacto de alarma, para PROFIBUS hasta 12 MBit/s, equipo terminal con una interfaz de fibra óptica (FSMA), 660 nm, para cables de fibra de polímeros/PCF
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2708290 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DNC211 - |
Página del catálogo | Página 325 (C_6_2017) |
EAN | 4017918973995 |
Peso por unidad (sin incluir el embalaje) | 241,900 g |
Número de tarifa arancelaria | 85176200 |
País de origen | DE (Alemania) |
Temperatura ambiente (servicio) | -20 °C ... 60 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Humedad de aire admisible (servicio) | 30 % ... 95 % (sin condensación) |
Altitud | 5000 m (Para limitaciones véase declaración del fabricante) |
Índice de protección | IP20 |
Resistencia a interferencias | EN 61000-6-2:2005 |
Retardo de bits | ≤ 1 Bit |
---|---|
Distorsión de bits entrada | ± 35 % (Admisible) |
Distorsión de bits, salida | < 6,25 % |
Separación galvánica | VCC // RS-485 |
Tensión de prueba Interfaz de datos/alimentación | 1,5 kVeff(50 Hz, 1 min) |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
Emisión de interferencias | EN 55011 |
Peso neto | 241,9 g |
Material carcasa | PA 6.6-FR |
Color | verde |
MTBF | 324 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
70 Años (Estándar Telcordia, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
MTTF | 243 Años (SN 29500 Standard, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día)) |
178 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 34,25 % (5 días por semana, 12 horas por día)) | |
110 Años (SN 29500 Standard, temperatura 40 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas por día)) | |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) (Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.) | |
UL, EE.UU. / Canadá | Clase I, zona 2, AEx nc IIC T5 |
Clase I, zona 2, Ex nC nL IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D |
Tensión nominal de alimentación | 24 V DC (Según homologación UL) |
---|---|
Tensión de alimentación | 18 V DC ... 30 V DC |
Absorción de corriente máxima | 130 mA |
Absorción de corriente típica | 100 mA (24 V DC) |
Tipo de conexión | Borne enchufable de conexión por tornillo COMBICON |
Interfaz 1 | PROFIBUS conforme a IEC 61158, RS-485 de 2 hilos, semidúplex, de autogobierno |
---|---|
Interfaz | PROFIBUS |
Modo operativo | Semidúplex |
Tipo de conexión | Conector hembra D-SUB-9 |
Formato de fichero/codificación | UART (11 bits, NRZ) |
Conmutación de dirección de datos | De autogobierno |
Medio de transmisión | Cobre |
Longitud de transmisión | ≤ 1200 m (En función de la velocidad de transmisión de datos con cable de datos apantallado, de par trenzado) |
Sección de conductor rígido mín. | 0,2 mm² |
Sección de conductor rígido máx. | 2,5 mm² |
Sección de conductor flexible mín. | 0,2 mm² |
Sección de conductor flexible máx. | 2,5 mm² |
Sección de conductor AWG mín. | 24 |
Sección de conductor AWG máx. | 14 |
Velocidad de transmisión serie | ≤ 12 Mbits/s |
Potencia de emisión mínima | -3 dBm (980/1000 µm) |
---|---|
-15,4 dBm (200/230 µm) | |
Sensibilidad de receptor mínima | -30 dBm |
Límite de saturación óptico del receptor | -3 dBm (980/1000 µm) |
Longitud de onda | 660 nm |
Longitud de transmisión, incl. reserva del sistema de 3 dB | 70 m (con F-P 980/1000 230 dB/km con conector de montaje rápido) |
400 m (con F-K 200/230 10 dB/km con conector de montaje rápido) | |
Medio de transmisión | Fibra de polímero |
Fibra PCF | |
Protocolo de transmisión | Transparente de protocolo para interface RS-485 |
Tipo de conexión | F-SMA |
Denominación Salida | Salida de relé |
---|---|
Descripción de la salida | Salida de aviso de fallos |
Número de salidas | 1 |
Tensión de conmutación máxima | 60 V DC |
42 V AC | |
Corriente constante límite | 0,46 A |
Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
---|---|
Tipo de ensayo | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 |
Resultado del ensayo | 5g, 10 ... 150 Hz, 2,5 h, en dirección XYZ |
Tipo de ensayo | Choque según EN 60068-2-27/IEC 60068-2-27 |
Resultado del ensayo | 15g, duración 11 ms, impulso de choque en forma de semisinusoide |
Emisión de interferencias | EN 55011 |
Resistencia a interferencias | EN 61000-6-2:2005 |
Libre de sustancias humectantes de barniz perturbadoras | según la norma centralizada VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
Conexión según norma | CUL |
Normas/especificaciones | EN 61000-4-2 |
Descarga en contacto | ± 6 kV |
Normas/especificaciones | EN 61000-4-3 |
EN 61000-4-4 | |
Observación | Criterio B |
Normas/especificaciones | EN 61000-4-5 |
Señal | ± 1 kV |
Normas/especificaciones | EN 55011 |
EN 61000-4-6 | |
Choque | 15g todas las direcciones del espacio, según IEC 60068-2-27 |
Vibración (servicio) | según IEC 60068-2-6: 5g, 150 Hz |
Conformidad | Conformidad CE |
ATEX | II 3 G Ex nA nC IIC T4 Gc X |
II (2) G [Ex op is Gb] IIC (PTB 06 ATEX 2042 U) | |
II (2) D [Ex op is Db] IIIC (PTB 06 ATEX 2042 U) | |
UL, EE.UU. / Canadá | Clase I, zona 2, AEx nc IIC T5 |
Clase I, zona 2, Ex nC nL IIC T5 X | |
Class I, Div. 2, Groups A, B, C, D | |
Temperatura DNV GL | B |
Humedad DNV GL | A |
Vibración DNV GL | A |
DNV GL-EMC | B |
Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Comprobación de gases nocivos | ISA-S71.04-1985 G3 severo, grupo A |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
