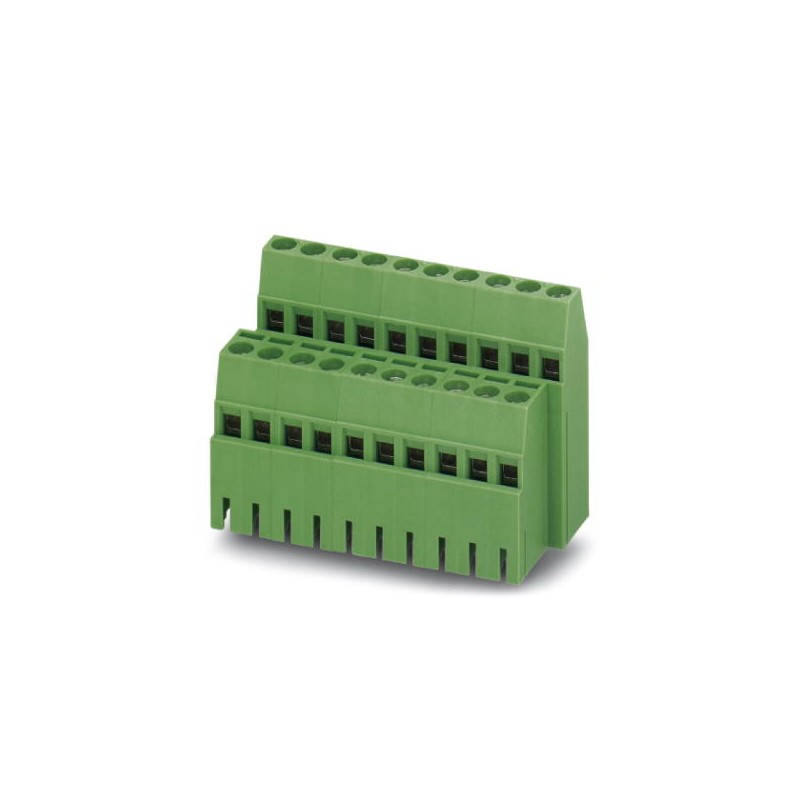

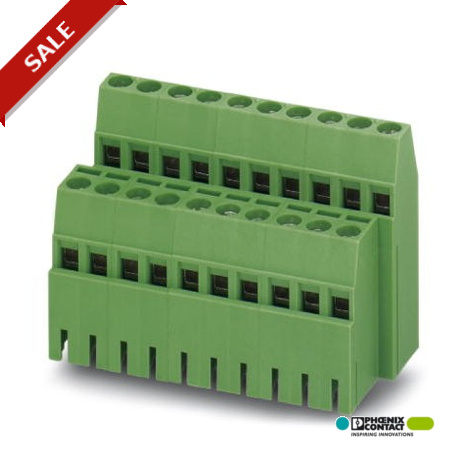

MK3DS 1,5/ 3-5,08-BC 1706426 PHOENIX CONTACT Terminal de tarjetas de circuitos impresos, número de polos por..
MK3DS 1,5/ 3-5,08-BC
1706426
PHOENIX_CONTACT
50
Terminal de tarjetas de circuitos impresos, número de polos por fila: 3, familia de artículos: MK3DS 1,5/..- BC, paso: 5,08 mm, forma de sujeción de tornillos: L Ranura longitudinal, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, tipo de embalaje: empaquetado en caja. ¡El artículo puede alinearse con distintos números de polos!
Conectores > Terminal para circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Dimensiones
| Longitud | 22,2 mm |
|---|---|
| Paso | 5,08 mm |
| Media a | 10,16 mm |
| Altura de construcción | 37 mm |
| Altura | 36,6 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones patilla | 0,9 x 0,9 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | MK3DS 1,5 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 15 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 17,5 A (con una sección del conductor de 2,5 mm²) |
| Aislamiento | PA |
| Superficie pin de soldadura | Sn |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A1 |
| Longitud a desaislar | 7 mm |
| Número de polos | 3 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 14 |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
| Característica | Valor |
|---|---|
| Altura (EF000040) | 40.1 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Tipo de conexión del circuito impreso (EF006822) | Conexión de soldadura |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 3.5 mm |
| Color de la carcasa (EF000136) | Verde |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
| PHOENIX CONTACT-1706426-MK3DS 1,5/ 3-5,08-BC | 158 Kbytes |
|
