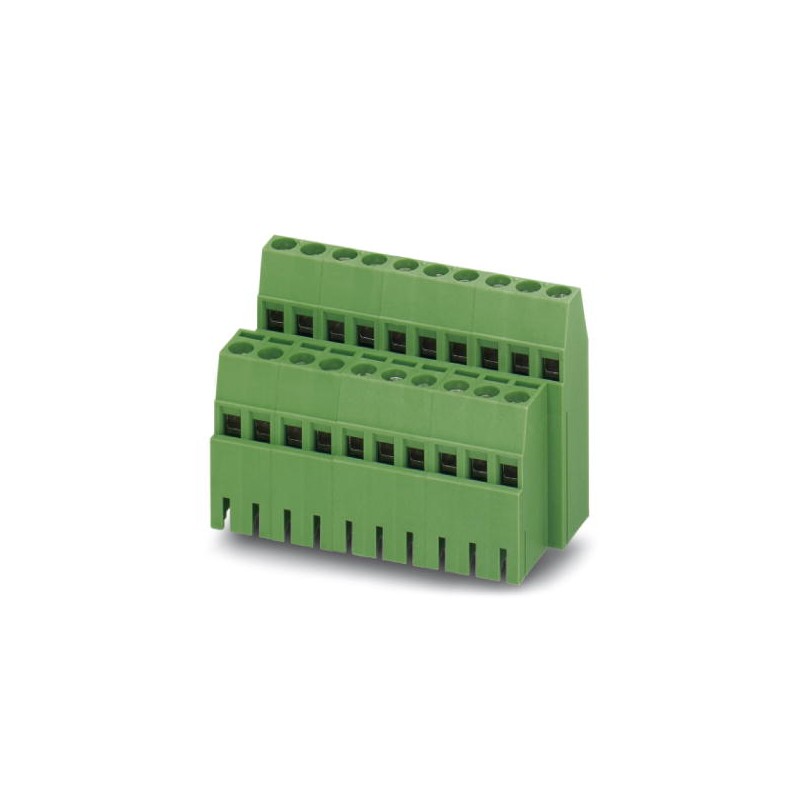

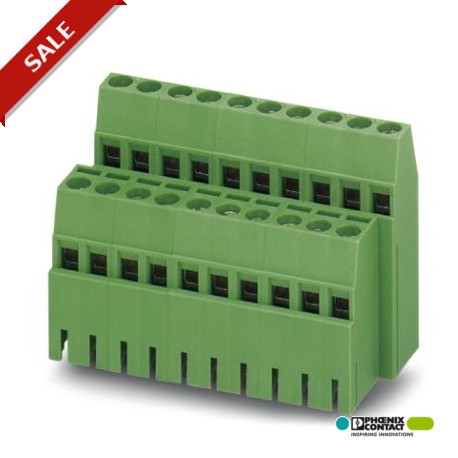

MK3DS 1,5/ 3-5,08-BC 1706426 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 15 A, Nennspannung: 400 V, Rast..
MK3DS 1,5/ 3-5,08-BC
1706426
PHOENIX_CONTACT
50
Leiterplattenklemme, Nennstrom: 15 A, Nennspannung: 400 V, Rastermaß: 5,08 mm, Polzahl: 3, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
Reihenklemme für Leiterplatte, Polzahl pro Reihe: 3, Artikelfamilie: MK3DS 1.5/.. - BC, Teilung: 5,08 mm, Schraubklemmform: L Längsschlitz, Farbe: grün, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Verpackungsart: Kartonverpackt. Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden!
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Maße
| Länge | 22,2 mm |
|---|---|
| Rastermaß | 5,08 mm |
| Maß a | 10,16 mm |
| Bauhöhe | 37 mm |
| Höhe | 36,6 mm |
| Länge des Lötpins | 3,5 mm |
| Stiftabmessungen | 0,9 x 0,9 mm |
| Bohrlochdurchmesser | 1,3 mm |
Allgemein
| Artikelfamilie | MK3DS 1,5 |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 400 V |
| Bemessungsspannung (II/2) | 630 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 15 A |
| Nennquerschnitt | 1,5 mm² |
| Belastungsstrom maximal | 17,5 A (bei 2,5 mm² Leiterquerschnitt) |
| Isolierstoff | PA |
| Oberfläche Lötpin | Sn |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Lehrdorn | A1 |
| Abisolierlänge | 7 mm |
| Polzahl | 3 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Anschlussdaten
| Leiterquerschnitt starr min | 0,14 mm² |
|---|---|
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,14 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max | 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min | 0,25 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max: | 1,5 mm² |
| Leiterquerschnitt AWG min | 26 |
| Leiterquerschnitt AWG max | 14 |
| 2 Leiter gleichen Querschnitts starr min | 0,14 mm² |
| 2 Leiter gleichen Querschnitts starr max | 1 mm² |
| 2 Leiter gleichen Querschnitts flexibel min | 0,14 mm² |
| 2 Leiter gleichen Querschnitts flexibel max | 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min | 0,25 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min | 0,5 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max | 0,5 mm² |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 40.1 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Durchmesser Anschlusspin (EF006823) | 1.3 mm |
| Länge des Pins (EF006825) | 3.5 mm |
| Gehäusefarbe (EF000136) | grün |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-1706426-MK3DS 1,5/ 3-5,08-BC | 158 Kbytes |
|
