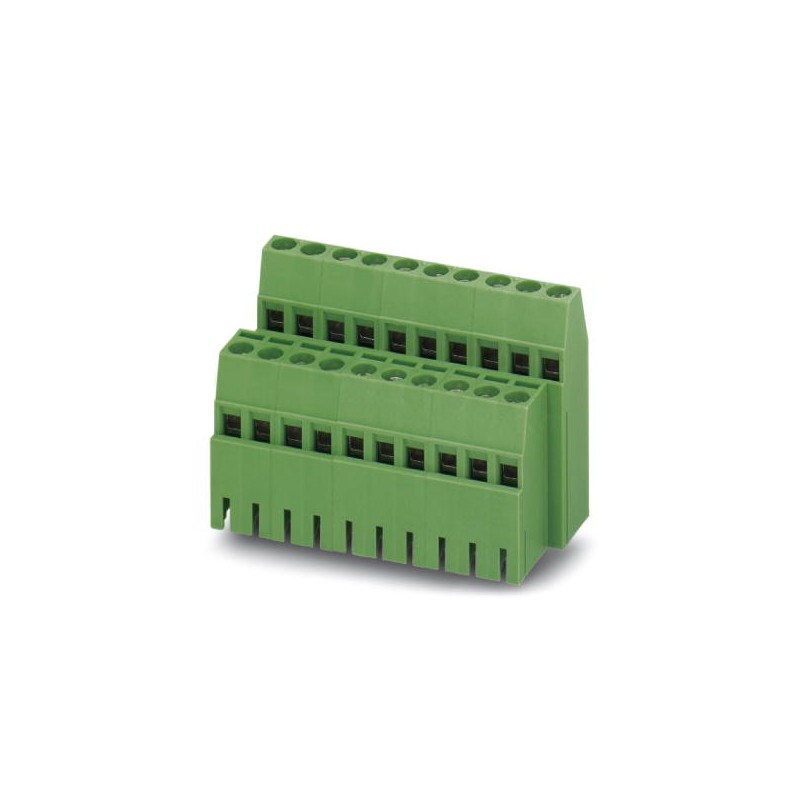

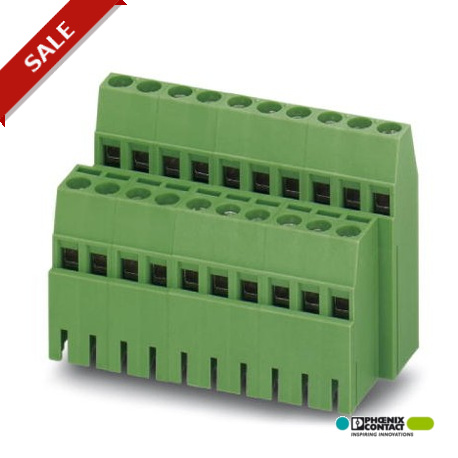

MK3DS 1,5/ 2-5,08-BC 1706413 PHOENIX CONTACT Borne p. placa de circuito impreso, Corriente nominal: 15 A, Te..
MK3DS 1,5/ 2-5,08-BC
1706413
PHOENIX_CONTACT
50
Borne p. placa de circuito impreso, corriente nominal: 15 A, tensión nominal: 400 V, paso: 5,08 mm, número de polos: 2, tipo de conexión: Conexión por tornillo con cápsula de tracción, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 0 °, color: verde. ¡El artículo puede alinearse con distintos números de polos!
Borne para placa de circuito impreso, número de polos por fila: 2, familia de artículos: MK3DS 1,5/..- BC, paso: 5,08 mm, forma de sujeción de tornillos: L Ranura longitudinal, color: verde, Disposición de pines: Disposición de pines lineal, Longitud del pin [P]: 3,5 mm, tipo de embalaje: empaquetado en caja. ¡El artículo puede alinearse con distintos números de polos!
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Dimensiones
| Longitud | 22,2 mm |
|---|---|
| Paso | 5,08 mm |
| Media a | 5,08 mm |
| Altura de construcción | 37 mm |
| Altura | 36,6 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones patilla | 0,9 x 0,9 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | MK3DS 1,5 |
|---|---|
| Grupo material aislante | I |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 400 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 15 A |
| Sección nominal | 1,5 mm² |
| Corriente de carga máxima | 17,5 A (con una sección del conductor de 2,5 mm²) |
| Aislamiento | PA |
| Superficie pin de soldadura | Sn |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A1 |
| Longitud a desaislar | 7 mm |
| Número de polos | 2 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Datos de conexión
| Sección de conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 14 |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,25 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 0,5 mm² |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1706413-MK3DS 1,5/ 2-5,08-BC | 158 Kbytes |
|
