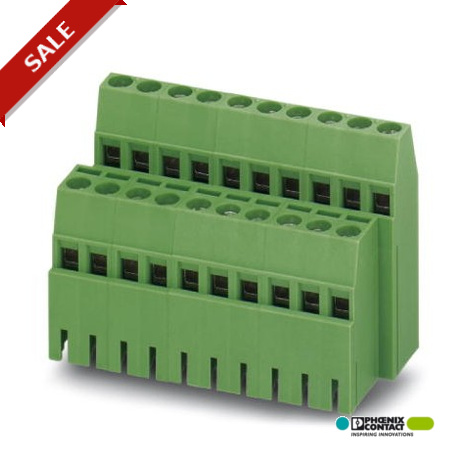

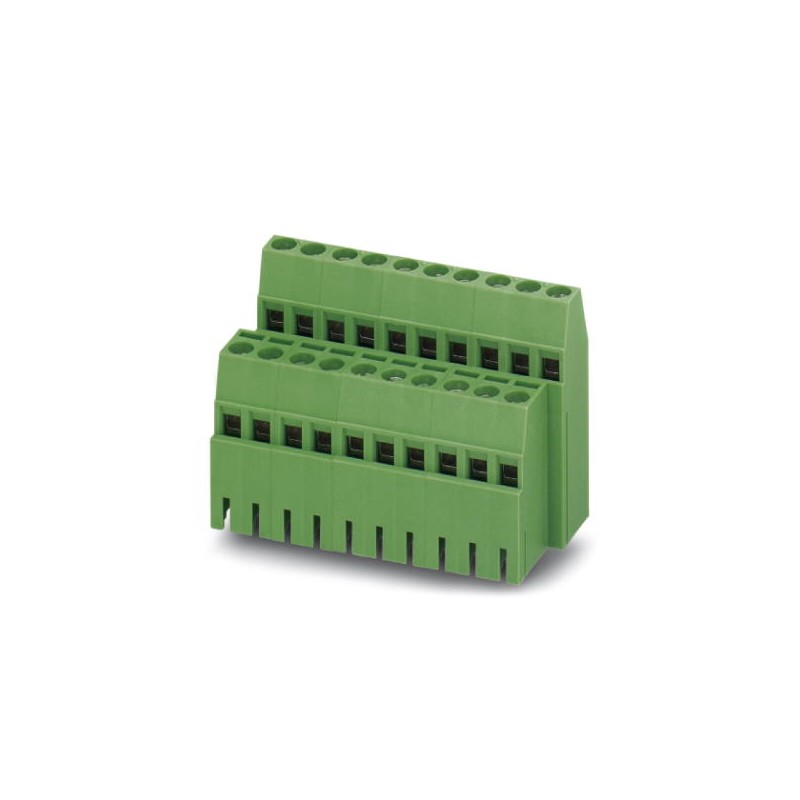

PHOENIX_CONTACT MK3DS 1,5/ 2-5,08-BC 1706413 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MK3DS 1,5/ 2-5,08-BC 1706413 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 15 A, Nennspannung: 400 V, Rast..

Artikel-Nr.: MK3DS 1,5/ 2-5,08-BC

Code: 1706413

Hersteller: PHOENIX_CONTACT

Beschreibung:

Leiterplattenklemme, Nennstrom: 15 A, Nennspannung: 400 V, Rastermaß: 5,08 mm, Polzahl: 2, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
Reihenklemme für Leiterplatte, Polzahl pro Reihe: 2, Produktfamilie: MK3DS 1.5/.. - BC, Teilung: 5,08 mm, Schraubklemmform: L Längsschlitz, Farbe: grün, Stiftanordnung: Lineare Stiftanordnung, Stiftlänge [P]: 3,5 mm, Verpackungsart: Kartonverpackt. Der Artikel kann mit unterschiedlichen Polzahlen ausgerichtet werden!

Kategorien:

  • Steckverbinder > Leiterplattenklemme
  • PHOENIX_CONTACT > Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Gesamtpreis: 194,14 €

Stückpreis: 3,8828 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Maße

Länge22,2 mm
Rastermaß5,08 mm
Maß a5,08 mm
Bauhöhe37 mm
Höhe36,6 mm
Länge des Lötpins3,5 mm
Stiftabmessungen0,9 x 0,9 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieMK3DS 1,5
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)250 V
Bemessungsspannung (III/2)400 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN15 A
Nennquerschnitt1,5 mm²
Belastungsstrom maximal17,5 A (bei 2,5 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA1
Abisolierlänge7 mm
Polzahl2
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,14 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max14
2 Leiter gleichen Querschnitts starr min0,14 mm²
2 Leiter gleichen Querschnitts starr max1 mm²
2 Leiter gleichen Querschnitts flexibel min0,14 mm²
2 Leiter gleichen Querschnitts flexibel max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max0,5 mm²

ETIM for 1706413 Steckverbinder (EC002643)

MerkmalsnameHöhe (EF000040)
Merkmalswert40.1 mm
MerkmalsnameRastermaß der Anschlüsse (EF006827)
Merkmalswert5.08 mm
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert2
MerkmalsnameAnschlussart Leiterplatte (EF006822)
MerkmalswertLötanschluss
MerkmalsnameDurchmesser Anschlusspin (EF006823)
Merkmalswert1.3 mm
MerkmalsnameLänge des Pins (EF006825)
Merkmalswert3.5 mm
MerkmalsnameGehäusefarbe (EF000136)
Merkmalswertgrün
MerkmalsnameArt der Banderolierung (EF007011)
MerkmalswertKarton (für SMD)
