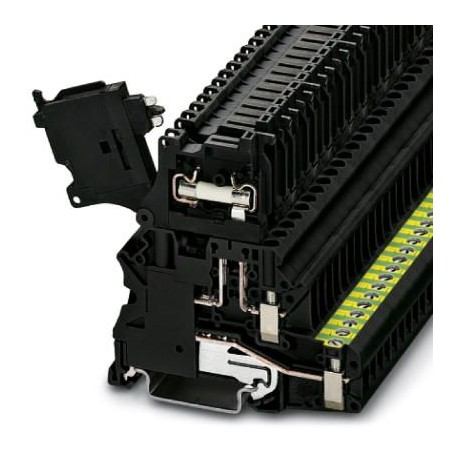

UT 4-PE/HESI (5X20) 3073995 PHOENIX CONTACT Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/...
UT 4-PE/HESI (5X20)
3073995
PHOENIX_CONTACT
50
Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/..., tipo de fusible: G/5 x 20, tensión nominal: 500 V, corriente nominal: 6,3 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,14 mm²- 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Borne de carril para fusible, tensión nominal: 500 V, corriente nominal: 6,3 A, Conexión por tornillo, Sección de dimensionamiento: 1 mm², sección: 0,14 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Bloques de terminales > Boque de terminales para fusible
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3073995 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1124 - |
| Página del catálogo | Página 231 (C_1_2017) |
| EAN | 4046356416238 |
| Peso por unidad (sin incluir el embalaje) | 25,420 g |
| Número de tarifa arancelaria | 85369095 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 4 mm² |
| Color | negro |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Potencia disipada máxima con condición nominal | 1,6 W |
| Fusible | G/5 x 20 |
| Tipo de fusible | Vidrio/cerámica/... |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Disipación máxima | máx. 1,6 W (para disposición individual del borne para fusible en caso de sobrecarga) |
| máx. 1,6 W (para disposición combinada con varios bornes para fusible en caso de sobrecarga) | |
| máx. 4 W (para disposición individual del borne para fusible en caso de cortocircuito) | |
| máx. 2,5 W (para disposición combinada con varios bornes para fusible en caso de cortocircuito) | |
| Conexión según norma | IEC 60947-7-2 / IEC 60947-7-3 |
| Corriente de carga máxima | 6,3 A (la corriente es determinada por el fusible empleado.) |
| Corriente nominal IN | 6,3 A |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | No |
Datos de conexión
| Observación | Observe la capacidad de corriente de los carriles. |
|---|---|
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 9 mm |
| Calibre macho | A4 |
| Rosca de tornillo | M3 |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-2 / IEC 60947-7-3 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Corriente nominal In (EF008250) | 6.3 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 1 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.15 mm |
| Altura (EF000040) | 70.825214 mm |
| Profundidad (EF000049) | 74.127018 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Negro |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3073995-UT 4-PE/HESI (5X20) | 133 Kbytes |
|
