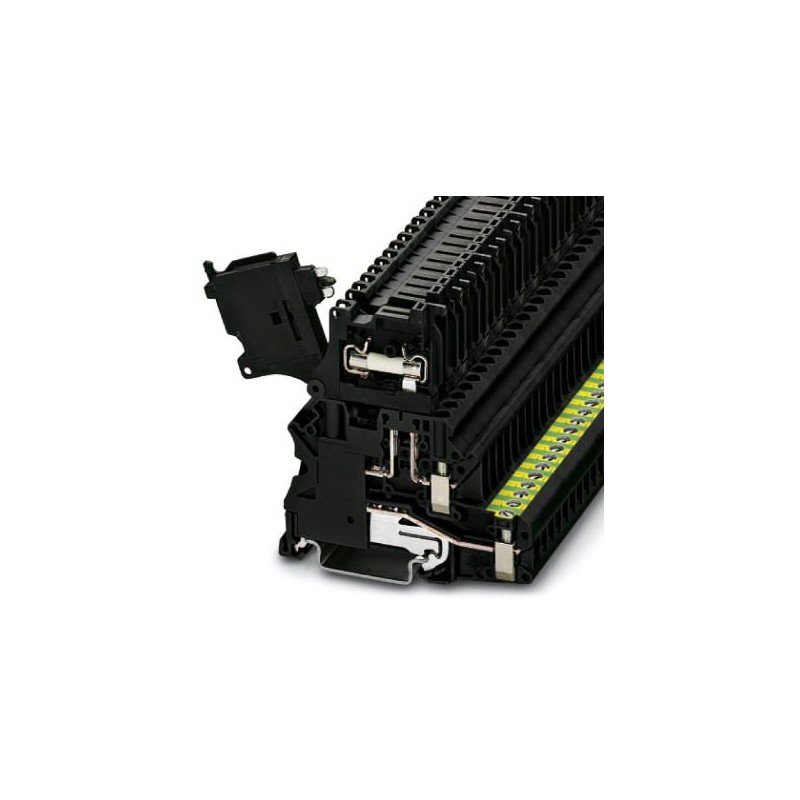

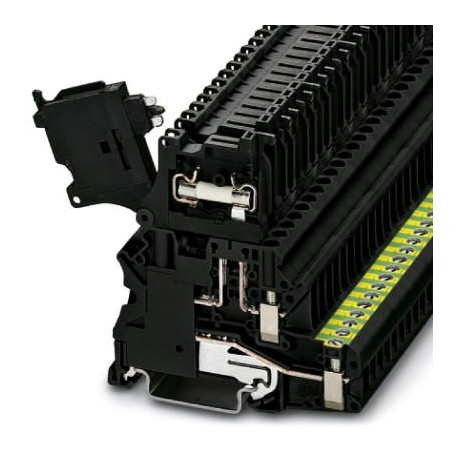

UT 4-PE/HESI (5X20) 3073995 PHOENIX CONTACT Bloc de jonction-fusibles
UT 4-PE/HESI (5X20)
3073995
PHOENIX_CONTACT
50
Bloc de jonction-fusibles
Bornier à fusibles, tension nominale : 500 V, courant nominal : 6,3 A, Raccord à vis, section de cotisation : 1 mm², section transversale : 0,14 mm² - 6 mm², type d’installation : NS 35/7,5, NS 35/15, couleur : noir
Blocs de jonction > Bloc de jonction à fusible
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3073995 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 231 (C-1-2017) |
| GTIN | 4046356416238 |
| Poids par pièce (hors emballage) | 0,025 KGM |
| Numéro du tarif douanier | 85369095 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre d'étages | 1 |
|---|---|
| Nombre de connexions | 2 |
| Section nominale | 4 mm² |
| Coloris | noir |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Puissance dissipée maximale en condition nominale | 1,6 W |
| Fusible | G / 5 x 20 |
| Type de fusible | Verre / Céramique / ... |
| Tension de choc assignée | 6 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale | max. 1,6 W (pour montage unitaire des blocs de jonction-fusibles en cas de surcharge) |
| max. 1,6 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de surcharge) | |
| max. 4 W (pour montage unitaire des blocs de jonction-fusibles en cas de court-circuit) | |
| max. 2,5 W (pour interconnexion avec plusieurs blocs de jonction-fusibles en cas de court-circuit) | |
| Connexion selon la norme | CEI 60947-7-2 / CEI 60947-7-3 |
| Courant de charge maximal | 6,3 A (Le courant est déterminé par le fusible utilisé.) |
| Intensité nominale IN | 6,3 A |
| Tension nominale UN | 500 V |
| Paroi latérale ouverte | non |
Caractéristiques de raccordement
| Remarque | Respecter l'intensité admissible des profilés. |
|---|---|
| Section de conducteur rigide min. | 0,14 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,14 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section du conducteur AWG min. | 26 |
| Section du conducteur AWG max. | 10 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,14 mm² |
| 4 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,14 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 4 mm² |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 9 mm |
| Gabarit | A4 |
| Filetage vis | M3 |
| Couple de serrage min. | 0,6 Nm |
| Couple de serrage max. | 0,8 Nm |
Normes et spécifications
| Connexion selon la norme | CSA |
|---|---|
| CEI 60947-7-2 / CEI 60947-7-3 | |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.14 mm² |
| Courant assigné In (EF008250) | 6.3 A |
| Tension assignée (EF000228) | 500 V |
| Finition raccordement électrique 1 (EF002526) | Borne à vis |
| Finition raccordement électrique 2 (EF002527) | Borne à vis |
| Nombre d'étages (EF002659) | 1 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.15 mm |
| Hauteur (EF000040) | 70.825214 mm |
| Profondeur (EF000049) | 74.127018 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Noir |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3073995-UT 4-PE/HESI (5X20) | 133 Kbytes |
|
