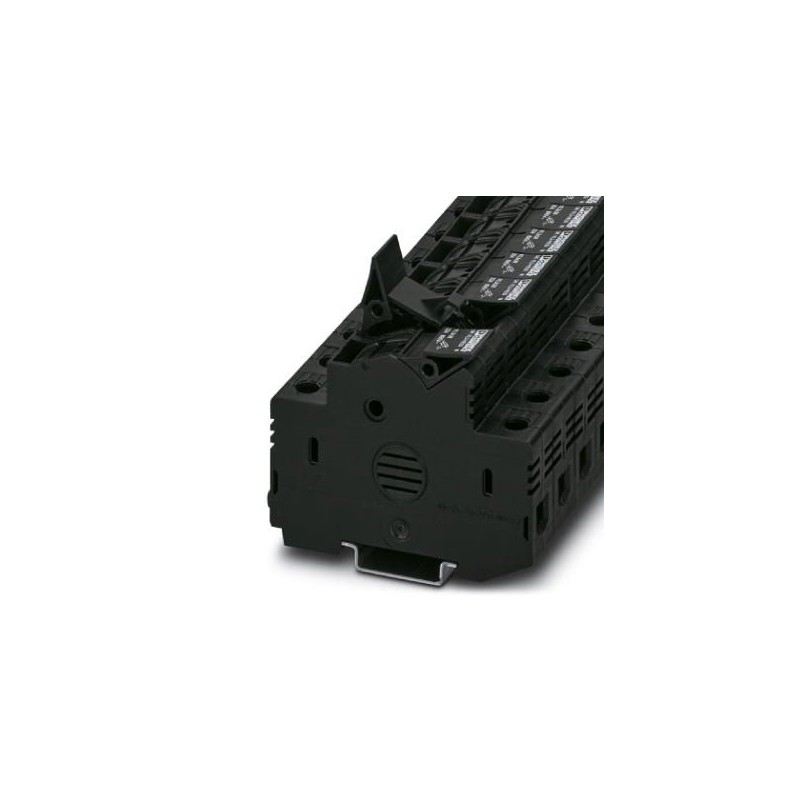

UK 10,3-HESI N 3048386 PHOENIX CONTACT Borne de carril para fusible
UK 10,3-HESI N
3048386
PHOENIX_CONTACT
10
Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/..., tipo de conexión: Conexión por tornillo, sección: 1,5 mm²- 25 mm², AWG: 16 - 4, corriente nominal: 32 A, tensión nominal: 690 V, anchura: 18 mm, tipo de fusible: Midget / 10,3 x 38, clase de montaje: NS 35/7,5, NS 35/15, color: negro
Borne de carril para fusible, tipo de fusible: Cerámica, tipo de fusible: 10,3 x 38 mm, tensión nominal: 690 V, corriente nominal: 32 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 16 mm², sección: 1,5 mm²- 25 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3048386 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | BE1234 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 462 (C_1_2017) |
| EAN | 4017918976293 |
| Peso por unidad (sin incluir el embalaje) | 50,590 g |
| Número de tarifa arancelaria | 85369095 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 16 mm² |
| Color | negro |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Potencia disipada máxima con condición nominal | 2,43 W |
| Fusible | 10,3 x 38 mm |
| Tipo de fusible | Vidrio/cerámica/... |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | III a |
| Conexión según norma | IEC 60947-1 / -3 |
| Corriente de carga máxima | 32 A (La corriente y la tensión quedan determinadas por el fusible empleado.) |
| Corriente nominal IN | 32 A (La corriente y la tensión quedan determinadas por el fusible empleado.) |
| Tensión nominal UN | 690 V AC (La corriente y la tensión quedan determinadas por el fusible empleado.) |
| Pared lateral abierta | No |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 120 °C |
Datos de conexión
| Sección de conductor rígido mín. | 1,5 mm² |
|---|---|
| Sección de conductor rígido máx. | 25 mm² |
| Sección de conductor flexible mín. | 1,5 mm² |
| Sección de conductor flexible máx. | 16 mm² |
| Sección de conductor AWG mín. | 16 |
| Sección de conductor AWG máx. | 4 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² |
| Sección con peine puenteador rígido máx. | 10 mm² |
| Sección con peine puenteador flexible máx. | 10 mm² |
| 2 conductores con la misma sección, rígidos mín. | 1,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 10 mm² |
| Sección con peine puenteador rígido máx. | 10 mm² |
| Sección con peine puenteador flexible máx. | 10 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 12 mm |
| Calibre macho | A7 |
| Rosca de tornillo | M5 |
| Par de apriete mín. | 2,5 Nm |
| Par de apriete máx. | 3 Nm |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-1 / -3 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3048386-UK 10,3-HESI N | 111 Kbytes |
|
