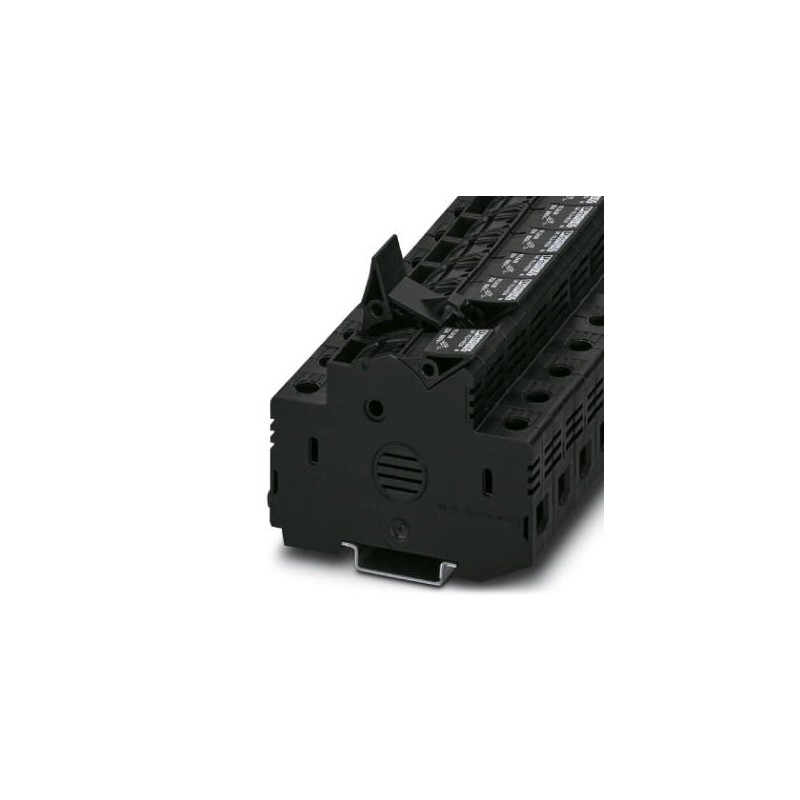

UK 10,3-HESI N 3048386 PHOENIX CONTACT Morsetti portafusibili componibili
UK 10,3-HESI N
3048386
PHOENIX_CONTACT
12
Morsetti portafusibili componibili
Morsetto per guida portafusibili, tipo di fusibile: Ceramica, tipo di fusibile: 10,3 x 38 mm, tensione nominale: 690 V, corrente nominale: 32 A, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 16 mm², sezione: 1,5 mm²- 25 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: nero
morsetti di giunzione > morsetto componibile di sicurezza
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3048386 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BE1234 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 462 (C_1_2017) |
| GTIN | 4017918976293 |
| Peso per pezzo (confezione esclusa) | 50,590 g |
| Numero tariffa doganale | 85369095 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 16 mm² |
| Colore | nero |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Potenza dissipata massima in condizioni nominali | 2,43 W |
| Fusibile | 10,3 x 38 mm |
| Tipo di fusibile | Vetro / ceramica / ... |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | III a |
| Attacco a norma | IEC 60947-1 / -3 |
| Corrente di carico massima | 32 A (Corrente e tensione sono determinate dal fusibile impiegato) |
| Corrente nominale IN | 32 A (Corrente e tensione sono determinate dal fusibile impiegato) |
| Tensione nominale UN | 690 V AC (Corrente e tensione sono determinate dal fusibile impiegato) |
| Parete laterale aperta | No |
| Specifica di prova protezione antinfortunistica | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protezione dai contatti accidentali | con garanzia |
| Protezione per le dita | con garanzia |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 125 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 120 °C |
Dati di collegamento
| Sezione conduttore rigido min. | 1,5 mm² |
|---|---|
| Sezione conduttore rigido max. | 25 mm² |
| Sezione conduttore flessibile min. | 1,5 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 16 |
| Sezione trasversale conduttore AWG max. | 4 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 1,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| Sezione con ponticello a innesto rigido max. | 10 mm² |
| Sezione con ponticello a innesto flessibile max. | 10 mm² |
| 2 conduttori stesso diametro, rigidi min. | 1,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 4 mm² |
| 2 conduttori stesso diametro, flessibili min. | 1,5 mm² |
| 2 conduttori stesso diametro, flessibili max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 10 mm² |
| Sezione con ponticello a innesto rigido max. | 10 mm² |
| Sezione con ponticello a innesto flessibile max. | 10 mm² |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 12 mm |
| Calibro a tampone | A7 |
| Filettatura | M5 |
| Coppia min. | 2,5 Nm |
| Coppia max. | 3 Nm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 1.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 1.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 690 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 1 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V2 |
| larghezza (EF000008) | 17.55 mm |
| altezza (EF000040) | 79.256634 mm |
| profondità (EF000049) | 61.05 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | nero |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3048386-UK 10,3-HESI N | 111 Kbytes |
|
