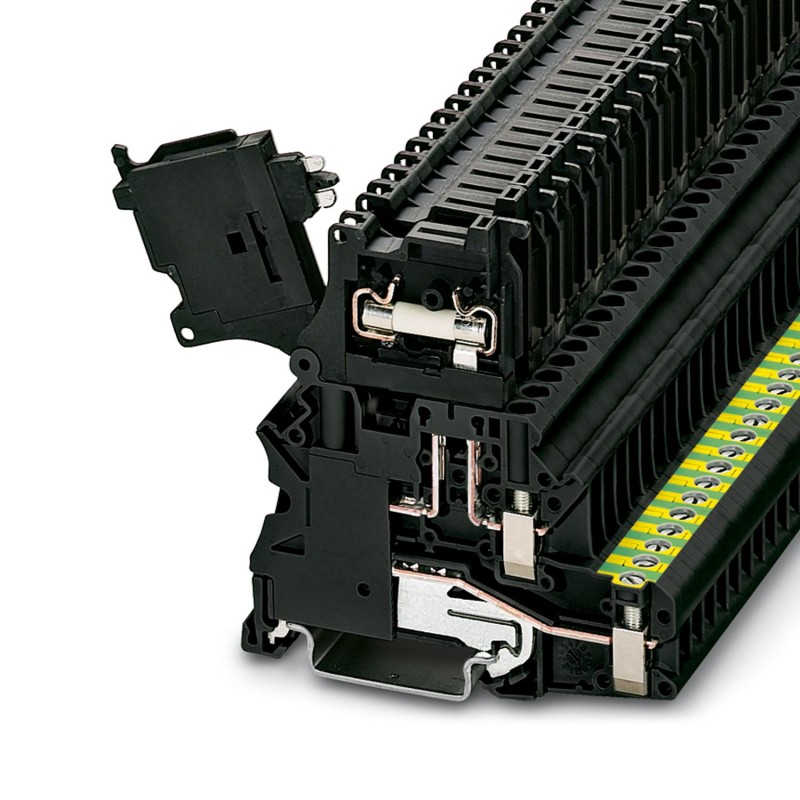

UT 4-PE/HESILED 24 (5X20) 3070053 PHOENIX CONTACT Borne de carril para fusible, tipo de fusible: Vidrio/cerá..
UT 4-PE/HESILED 24 (5X20)
3070053
PHOENIX_CONTACT
50
Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/..., tipo de fusible: G/5 x 20, tensión nominal: 24 V, corriente nominal: 6,3 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,14 mm²- 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Bloques de terminales > Boque de terminales para fusible
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | La corriente se determina mediante el fusible utilizado y la tensión, mediante la indicación luminosa seleccionada. Si el fusible está defectuoso, el circuito que sigue queda en tensión. |
Propiedades del artículo
| Tipo de producto | Borne de conexión a tierra |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 10 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Propiedades eléctricas
| Tipo de fusible | Vidrio/cerámica/... |
| Tensión transitoria de dimensionamiento | 4 kV |
| Potencia disipada máxima con condición nominal | 1,02 W |
| Fusible | G/5 x 20 |
| Margen de tensión Indicación luminosa | 12 V AC/DC ... 30 V AC/DC |
| Margen de corriente Indicación luminosa | 0,31 mA ... 0,95 mA |
| Disipación máxima | máx. 1,6 W (para disposición individual del borne para fusible en caso de sobrecarga) |
| máx. 1,6 W (para disposición combinada con varios bornes para fusible en caso de sobrecarga) | |
| máx. 4 W (para disposición individual del borne para fusible en caso de cortocircuito) | |
| máx. 2,5 W (para disposición combinada con varios bornes para fusible en caso de cortocircuito) |
Datos de entrada
| Margen de tensión Indicación luminosa | 12 V AC/DC ... 30 V AC/DC |
Datos de conexión
| Pie de conexión a tierra | Sí |
| Número de conexiones por piso | 2 |
| Sección nominal | 4 mm² |
| Piso 1 arriba 1 abajo 1 | |
| Rosca de tornillo | M3 |
| Observación | Observe la capacidad de corriente de los carriles. |
| Par de apriete | 0,6 ... 0,8 Nm |
| Longitud a desaislar | 9 mm |
| Calibre macho | A4 |
| Conexión según norma | IEC 60947-7-2 / IEC 60947-7-3 |
| Sección de conductor rígido | 0,14 mm² ... 6 mm² |
| Sección de conductor AWG | 26 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,5 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 20 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,14 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,14 mm² ... 4 mm² |
| Corriente nominal | 6,3 A |
| Corriente de carga máxima | 6,3 A (la corriente es determinada por el fusible empleado.) |
| Tensión nominal | 24 V |
| Sección nominal | 1 mm² |
Datos Ex
| Datos de dimensionamiento (ATEX/IECEx) | |
| Marcado | II 3 G Ex ec llC Gc |
| Rango de temperatura de funcionamiento | -60 °C ... 130 °C |
| Accesorios con certificado Ex | 1205053 SZS 0,6X3,5 |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Tensión nominal | 250 V |
| analógica | (permanente) |
| Datos de conexión Ex Generalidades | |
| Ámbito del par de apriete | 0,6 Nm ... 0,8 Nm |
| Sección nominal | 4 mm² |
| Sección de dimensionamiento AWG | 12 |
| Capacidad de conexión, cable rígido | 0,14 mm² ... 6 mm² |
| Capacidad de conexión AWG | 26 ... 10 |
| Capacidad de conexión, cable flexible | 0,14 mm² ... 6 mm² |
| Capacidad de conexión AWG | 26 ... 10 |
| 2 conductores con la misma sección, rígidos | 0,14 mm² ... 1,5 mm² |
| 2 conductores con la misma sección AWG rígidos | 26 ... 16 |
| 2 conductores con la misma sección, flexibles | 0,14 mm² ... 1,5 mm² |
| 2 conductores con la misma sección AWG flexibles | 26 ... 16 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Conductor/punto de embornaje flexible con puntera sin manguito de plástico AWG | 26 ... 12 |
| analógica | (permanente) |
| Planta Ex 2º nivel | |
| Corriente asignada | 6,3 A (4 mm²) |
| Corriente de carga máxima | 6,3 A (6 mm²) |
| Resistencia de contacto | 5 mΩ |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 70,8 mm |
| Profundidad en NS 35/7,5 | 73 mm |
| Profundidad en NS 35/15 | 80,5 mm |
Datos del material
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
Propiedades mecánicas
| Datos mecánicos | |
| Pared lateral abierta | No |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
Normas y especificaciones
| Conexión según norma | IEC 60947-7-2 / IEC 60947-7-3 |
Montaje
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Ejecución del fusible de enlace (EF002530) | Otros |
| Ejecución del portafusibles (EF002531) | Otros |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Corriente nominal In (EF008250) | 6.3 A |
| Tensión nominal (EF000228) | 24 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Conexión roscada |
| Tipo de conexión de eléctrica 2 (EF002527) | Conexión roscada |
| Número de pisos (EF002659) | 1 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.15 mm |
| Altura (EF000040) | 70.825214 mm |
| Profundidad (EF000049) | 74.127018 mm |
| Placa de cierre necesaria (EF002525) | No |
| Color (EF000007) | Negro |
