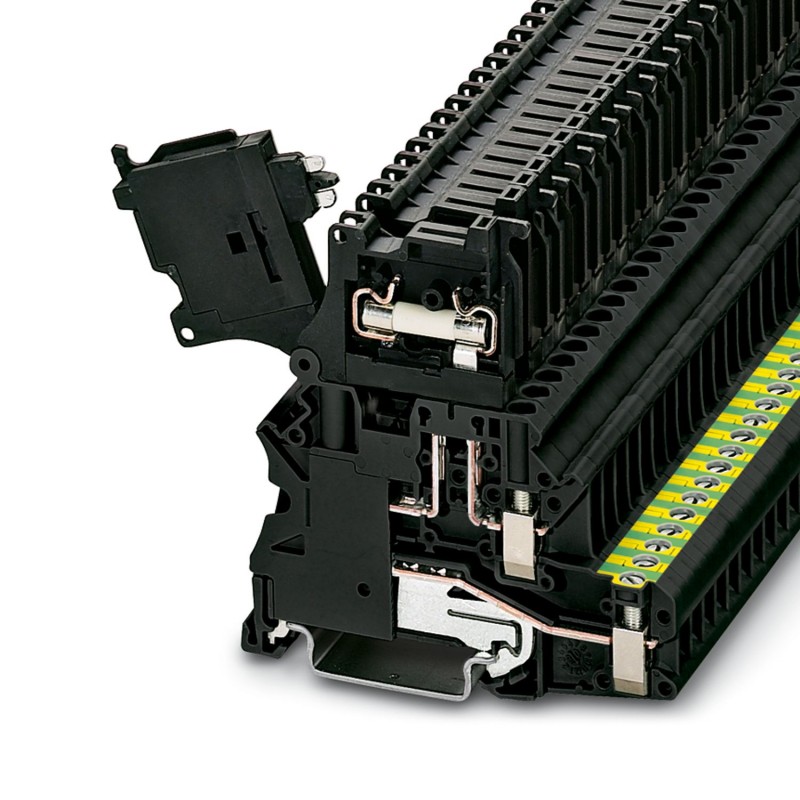

UT 4-PE/HESILED 24 (5X20) 3070053 PHOENIX CONTACT Morsetti portafusibili componibili
UT 4-PE/HESILED 24 (5X20)
3070053
PHOENIX_CONTACT
50
Morsetti portafusibili componibili
Morsettiera portafusibili, tipo fusibile: vetro/ceramica/..., tipo fusibile: G/5 x 20, tensione nominale: 24 V, corrente nominale: 6,3 A, tipo di collegamento: Collegamento a vite, Dimensioni sezione: 1 mm², sezione: 0,14 mm²- 6 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: nero
Morsetto portafusibili, tipo di fusibile: Vetro / ceramica / ..., tipo fusibile: G / 5 x 20, tensione nominale: 24 V, corrente nominale: 6,3 A, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 1 mm2, sezione: 0,14 mm2- 6 mm2, tipo di montaggio: NS 35/7,5, NS 35/15, colore: nero
morsetti di giunzione > morsetto componibile di sicurezza
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Note
| Note generali | La corrente è determinata dal fusibile impiegato, la tensione dal LED scelto. In caso di fusibile difettoso, il circuito è da considerarsi sotto tensione. |
Caratteristiche articolo
| Tipo di prodotto | Morsetto per conduttori di terra |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 10 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Caratteristiche elettriche
| Tipo di fusibile | Vetro / ceramica / ... |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata massima in condizioni nominali | 1,02 W |
| Fusibile | G / 5 x 20 |
| Campo di tensione, con LED | 12 V AC/DC ... 30 V AC/DC |
| Campo di corrente, LED | 0,31 mA ... 0,95 mA |
| Potenza dissipata massima | max. 1,6 W (con disposizione singola del morsetto portafusibili in caso di sovratensione) |
| max. 1,6 W (con disposizione composita di diversi morsetti portafusibili in caso di sovratensione) | |
| max. 4 W (con disposizione singola del morsetto portafusibili in caso di cortocircuito) | |
| max. 2,5 W (con disposizione composita di diversi morsetti portafusibili in caso di cortocircuito) |
Dati di ingresso
| Campo di tensione, con LED | 12 V AC/DC ... 30 V AC/DC |
Dati di collegamento
| Piedino per conduttori di terra | Sì |
| Numero di connessioni per ogni piano | 2 |
| Sezione nominale | 4 mm² |
| Piano 1 superiore 1 inferiore 1 | |
| Filettatura | M3 |
| Nota | Attenersi al carico di corrente ammesso delle guide di montaggio. |
| Coppia di serraggio | 0,6 ... 0,8 Nm |
| Lunghezza di spelatura | 9 mm |
| Calibro a tampone | A4 |
| Attacco a norma | IEC 60947-7-2 / IEC 60947-7-3 |
| Sezione conduttore rigida | 0,14 mm² ... 6 mm² |
| Sezione conduttore AWG | 26 ... 10 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 6 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 10 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 4 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 4 mm² |
| Corrente nominale | 6,3 A |
| Corrente di carico massima | 6,3 A (La corrente è determinata dal fusibile impiegato.) |
| Tensione nominale | 24 V |
| Sezione nominale | 1 mm² |
Dati EX
| Dati nominali (ATEX/IECEx) | |
| Siglatura | II 3 G Ex ec llC Gc |
| Range di temperatura d'impiego | -60 °C ... 130 °C |
| Accessori certificati Ex | 1205053 SZS 0,6X3,5 |
| 3022276 CLIPFIX 35-5 | |
| 3022218 CLIPFIX 35 | |
| Tensione nominale | 250 V |
| Uscita | (permanente) |
| Dati di collegamento Ex Generalità | |
| Range della coppia di serraggio | 0,6 Nm ... 0,8 Nm |
| Sezione nominale | 4 mm² |
| Sezione di dimensionamento AWG | 12 |
| Dati di collegamento conduttori rigidi | 0,14 mm² ... 6 mm² |
| Dati di collegamento AWG | 26 ... 10 |
| Dati di collegamento conduttori flessibili | 0,14 mm² ... 6 mm² |
| Dati di collegamento AWG | 26 ... 10 |
| 2 conduttori di sezione identica rigidi | 0,14 mm² ... 1,5 mm² |
| 2 conduttori con sezione identica AWG rigidi | 26 ... 16 |
| 2 conduttori di sezione identica flessibili | 0,14 mm² ... 1,5 mm² |
| 2 conduttori con sezione identica AWG flessibili | 26 ... 16 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,14 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 4 mm² |
| Cavo unipolare/punto di collegamento flessibile con puntalino senza collare in plastica AWG | 26 ... 12 |
| Uscita | (permanente) |
| Piano Ex 2° piano | |
| Corrente nominale | 6,3 A (4 mm²) |
| Corrente di carico massima | 6,3 A (6 mm²) |
| Resistività di massa | 5 mΩ |
Dimensioni
| Larghezza | 6,2 mm |
| Altezza | 70,8 mm |
| Profondità su NS 35/7,5 | 73 mm |
| Profondità su NS 35/15 | 80,5 mm |
Indicazioni materiale
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
Caratteristiche meccaniche
| Dati meccanici | |
| Parete laterale aperta | No |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
Normative e prescrizioni
| Attacco a norma | IEC 60947-7-2 / IEC 60947-7-3 |
Montaggio
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| tipo di fusibile (EF002530) | altro |
| tipo di portafusibili (EF002531) | altro |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| corrente nominale In (EF008250) | 6.3 A |
| tensione nominale (EF000228) | 24 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a vite |
| numero di piani (EF002659) | 1 |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 6.15 mm |
| altezza (EF000040) | 70.825214 mm |
| profondità (EF000049) | 74.127018 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | nero |
