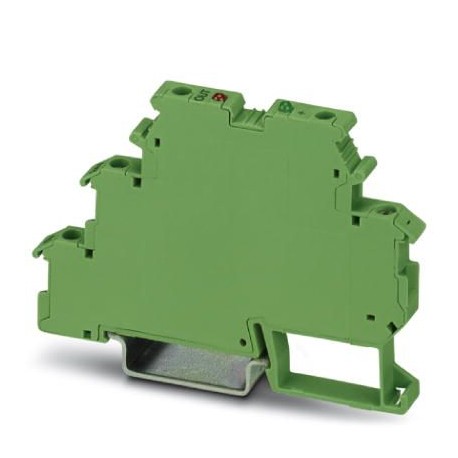

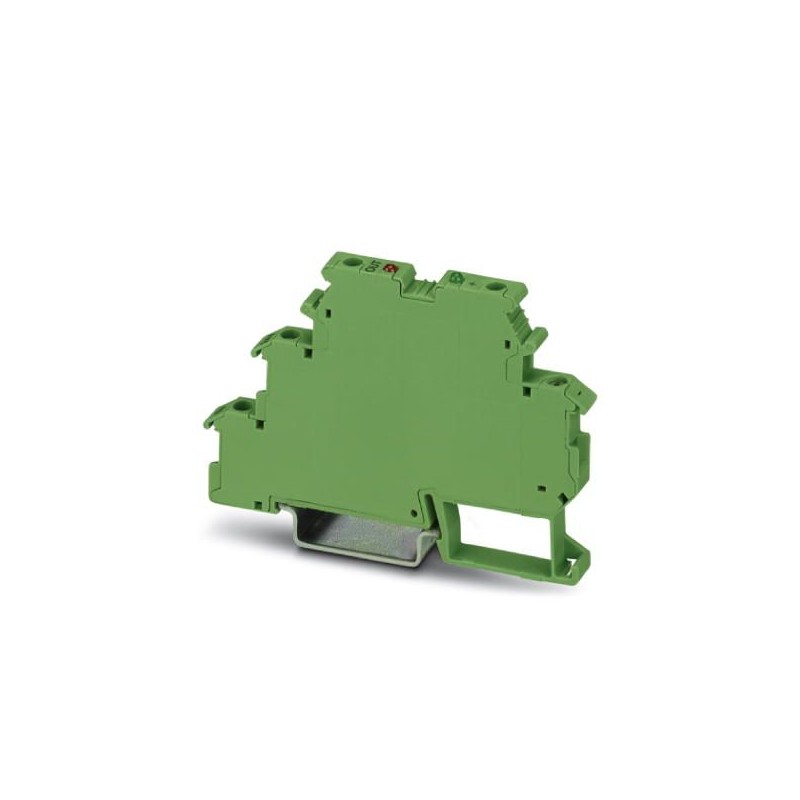

EIK1-SVN-24P 2940799 PHOENIX CONTACT Módulo de relés de estado sólido
EIK1-SVN-24P
2940799
PHOENIX_CONTACT
Borne electrónico amplificador de conexión, para detectores de aproximación inductivos según NAMUR, con indicaciones luminosas para señal de sensor y fallos
relés industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2940799 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6153 - |
| Página del catálogo | Página 452 (C_5_2017) |
| EAN | 4017918080242 |
| Peso por unidad (sin incluir el embalaje) | 21,100 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | CN (China) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
Datos de entrada
| Denominación | Alimentación |
|---|---|
| Rango de tensión de entrada | 18,5 V DC ... 28,8 V DC (UVN, ver curva derating) |
| Corriente de entrada típica a UN | 70 mA |
| Absorción de corriente máxima | 70 mA (para corriente de salida de 50 mA ) |
| Indicación de la tensión de servicio | LED verde |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
| Frecuencia de transmisión | 1 kHz |
| Denominación | Circuito de mando |
| Tensión nominal de entrada UN | 8,2 V DC ±10 % |
| Indicación de errores | Control óptico de cortocircuito y de rotura de conductor mediante LED (rojo) |
| Denominación de la protección | 12 V diodo Z |
| Circuito de protección/componente de protección | 12 V diodo Z |
| Frecuencia de transmisión | 1 kHz |
| Punto de conmutación | ≥ 2,1 mA (En estado conductor) |
| ≤ 1,2 mA (En estado de bloqueo) | |
| 6,3 mA ... 10 mA (en caso de cortocircuito) | |
| 0 mA ... 0,35 mA (en caso de rotura de conductor) | |
| Histéresis de conmutación | aprox. 0,2 mA |
| Resistencia interior | aprox. 1 kΩ |
Datos de salida
| Denominación | Salida de señal |
|---|---|
| Tensión nominal de salida | ≤ 100 mV (En estado conductor) |
| UVN- UR;en estado de bloqueo | |
| Corriente constante límite | 50 mA |
| Caída de tensión con corriente constante límite máxima | ≤ 1,5 V (UR) |
| Denominación de la protección | 36 V diodo Z como diodo de rueda libre |
| Circuito de protección/componente de protección | 36 V diodo Z como diodo de rueda libre |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Par de apriete | 0,5 Nm |
Datos de conexión lado de salida
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Par de apriete | 0,5 Nm |
Generalidades
| Tipo de observación | Nota sobre la aplicación |
|---|---|
| Observación | Empleo de puentes EB 80-DIK... en los bornes DEK: como consecuencia de la posible expansión (baja) de la caja DEK a causa de la humedad del aire ambiental y una tolerancia inadecuada entre un número mayor de bornes DEK y los puentes EB 80-DIK... se recomienda, al emplear los puentes EB 80-DIK..., separarlos tras aprox. entre 10 y 12 bornes DEK y colocar en su lugar un puente de acero al borne DEK siguiente. |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Denominación | Líneas de fuga y espacios de aire |
| Normas/especificaciones | IEC 60664 |
| EN 61000-6-2 | |
| EN 61000-6-4 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire |
|---|---|
| Normas/especificaciones | IEC 60664 |
| EN 61000-6-2 | |
| EN 61000-6-4 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2940799-EIK1-SVN-24P | 142 Kbytes |
|
