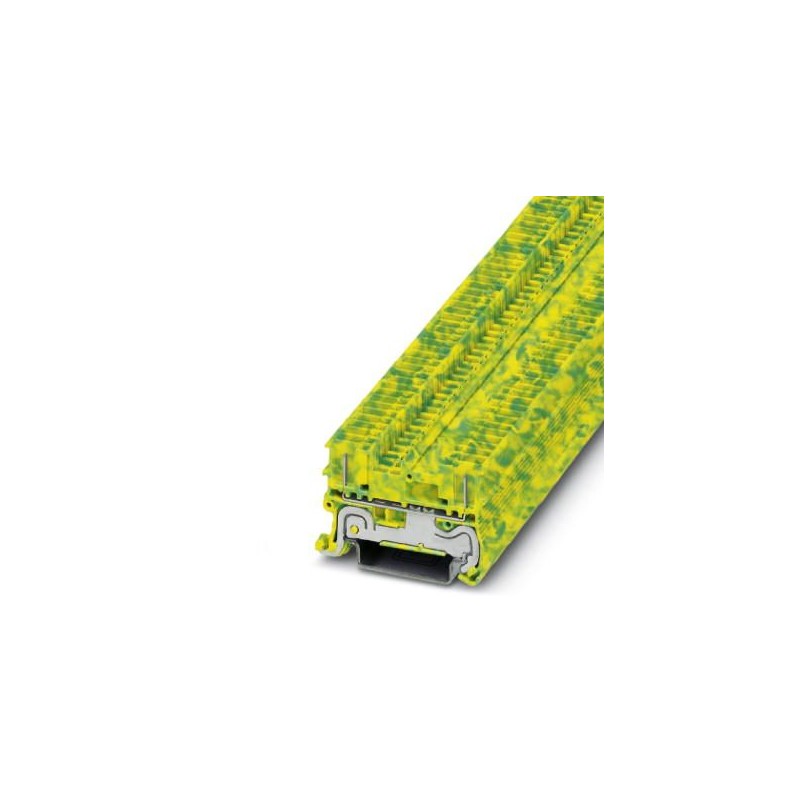

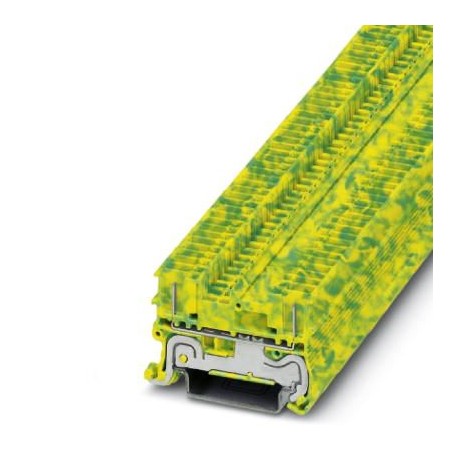

PT 1,5/S/2P-PE 3213810 PHOENIX CONTACT Borne de tierra para carril
PT 1,5/S/2P-PE
3213810
PHOENIX_CONTACT
50
Borne de tierra para carril, tipo de conexión: Conexión push-in / conexión enchufable, número de conexiones: 2, sección:0,14 mm² - 1,5 mm², AWG: 26 - 14, anchura: 3,5 mm, color: amarillo-verde, clase de montaje: NS 35/7,5, NS 35/15
Borna de tierra, número de conexiones: 2, tipo de conexión: Conexión enchufable, 1er piso, sección: 0,14 mm² - 1,5 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Bloques de terminales > Bloque de terminales para conductor de protección
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 3213810 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE2242 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 280 (C_1_2017) |
| EAN | 4046356575676 |
| Peso por unidad (sin incluir el embalaje) | 4,250 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | PL (Polonia) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 1,5 mm² |
| Color | amarillo-verde |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Pared lateral abierta | Sí |
| Ciclos de enchufe mecánicos | 100 |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s2)2/Hz |
| Aceleración | 0,8 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 3,5 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 45,8 mm |
| Altura NS 35/7,5 | 32 mm |
| Altura NS 35/15 | 39,5 mm |
Datos de conexión
| Observación | Observe la capacidad de corriente de los carriles. |
|---|---|
| Tipo de conexión | Conexión push-in / conexión enchufable |
| Conexión según norma | IEC 61984 |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 14 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 14 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 1,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,14 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1 mm² se recomienda el uso de la puntera AI-S 1-8 TQ código de artículo 1200293 |
| Calibre macho | A1 / B1 |
Normas y especificaciones
| Conexión según norma | IEC 61984 |
|---|---|
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3213810-PT 1,5/S/2P-PE | 116 Kbytes |
|
