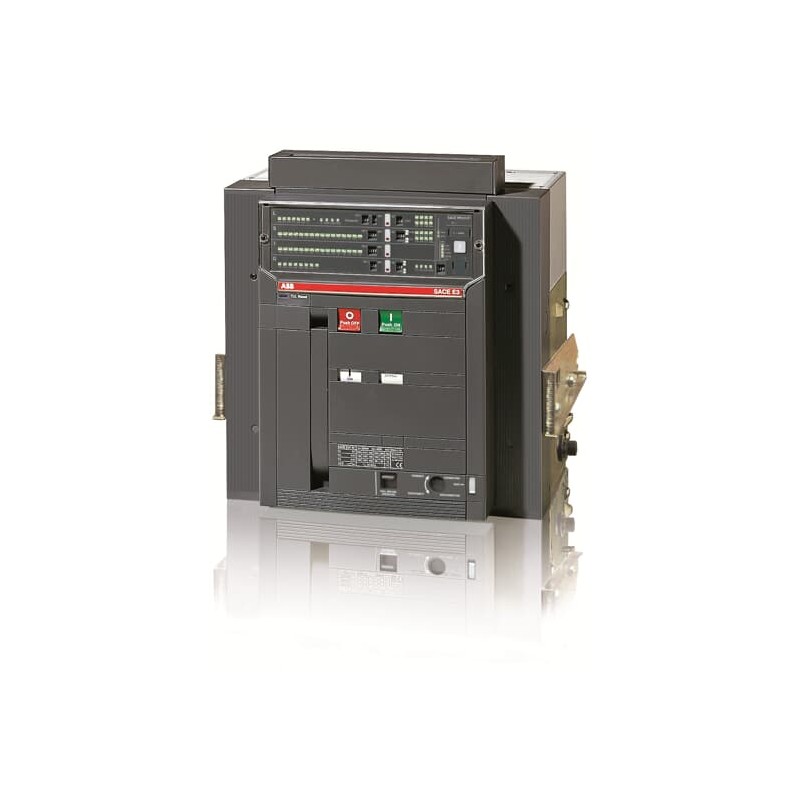

1SDA056224R1 ABB E3S1600 PR121/P LI 3P W MP
1SDA056224R1
ABB
E3S1600 PR121/P LI 3P W MP
E3S 1600 PR121/P-LI In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 90a6a7af-334f-470c-b88a-ea10543433b6 Italy |
| SCIP simplificado | 1f1d6af8-069f-4899-9f5b-857aab24dc15 Germany |
| aabcb92a-3ffa-4ece-ba02-42da5edb8f86 Czech Republic | |
| 0a551d4e-14a6-4a81-908f-20ed07b7b2fe Poland | |
| 880ab38a-c5a5-4b1a-862e-94629a22c117 Norway | |
| 0e87e91e-d1e2-472a-bca2-cef9d4253273 Croatia | |
| 001e6165-4c0d-4721-85f5-955c27bd5308 Belgium | |
| eeffd042-5bfb-4b97-a07b-28d9f9b1bf29 Hungary | |
| a2deb022-40d6-490b-8b65-09b4871721df Poland | |
| 7967de4d-14d3-4a7b-bcb3-2778f716b6aa Netherlands | |
| e000ca98-14d6-4620-b930-ee3fc00aa74d Denmark | |
| ff994467-0f7b-4aff-9812-5064e09456fb Poland | |
| 42c4b1a6-50bb-453c-9dff-b15c59feacbb Finland | |
| 284fdabf-5589-43fd-82b7-eaebd09594b9 Germany | |
| 29eb0dab-6d9a-453a-b3e0-2a32f278cadd Germany | |
| c0c74f86-879b-4910-aa60-7ddf25405204 Portugal | |
| abefbc91-8d48-4ad3-a2e8-eb5ac88242bd Bulgaria | |
| cd2ea83d-3978-43c1-b6eb-a571d2aae8fe Spain | |
| d3a56146-431e-426e-acd1-00be2f6b132d France | |
| 9225be4a-61e4-4e14-83a3-3fe8fe9e831b France | |
| ab53f988-a5bc-4aca-b9d8-36982837ccfe Sweden | |
| 7b181bad-91d1-4739-be43-ec680f19d20d Sweden | |
| 5b3d6df6-0e53-4811-9aaa-f13c90ac7940 Estonia | |
| b1437a3f-15c1-4ae0-8267-fbf64929be9f Germany | |
| dfbc254e-9ec8-421a-91b6-ec50d786d482 Germany | |
| b87fde25-d94f-4c47-9458-f0eb7b2ecc5a Belgium | |
| 3586b402-ac6c-47fe-809d-23ce7ce5361f Greece | |
| c375f1a0-b173-4db5-bc51-ee1667c1b5c5 Hungary | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644575649 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 432 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 64 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 piece |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 615 mm |
| Embalaje Nivel 1 Peso | 77 kg |
| Embalaje Nivel 1 EAN | 8015644575649 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 10000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 150 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | S |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3S1600 PR121/P LI 3P W MP - ABB - E3S1600 - 1SDA056224R1 | 90 Kbytes |
|
| E3S1600 1SDA056224R1 ABB E3S1600 PR121/P LI 3P W MP | 71 Kbytes |
|
