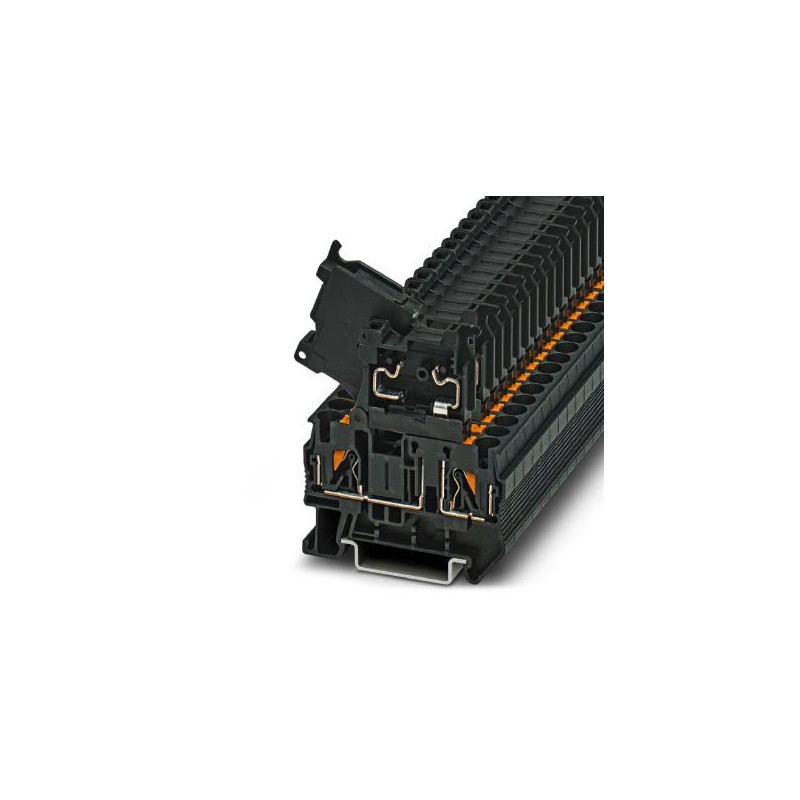

PT 4-HESI (5X20) 3211861 PHOENIX CONTACT Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/...,..
PT 4-HESI (5X20)
3211861
PHOENIX_CONTACT
Borne de carril para fusible, tipo de fusible: Vidrio/cerámica/..., tipo de fusible: G/5 x 20, tensión nominal: 500 V, corriente nominal: 6,3 A, número de polos: 1, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm²- 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Bloques de terminales > Boque de terminales para fusible
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Generalidades
| Observación | La corriente queda determinada por el fusible empleado, la tensión por la indicación luminosa elegida. |
|---|---|
| Número de pisos | 1 |
| Número de conexiones | 2 |
| Sección nominal | 4 mm² |
| Color | negro |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones |
Generalidades
| Fusible | G/5 x 20 |
|---|---|
| Tipo de fusible | Vidrio |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Disipación máxima | máx. 1,6 W (para disposición individual del borne para fusible en caso de sobrecarga) |
| Conexión según norma | IEC 60947-7-3 |
| Corriente de carga máxima | 6,3 A (la corriente es determinada por el fusible empleado.) |
| Corriente nominal IN | 6,3 A |
| Tensión nominal UN | 500 V |
| Pared lateral abierta | ja |
| Especificación de ensayo protección contra contacto | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protección del dorso de la mano | Garantizado |
| Seguridad ante contacto con los dedos | Garantizado |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s2)2/Hz |
| Aceleración | 0,8g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Relative insulation material temperature index (Elec., UL 746 B) | 130 °C |
| Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Utilización estática de material aislante en frío | -60 °C |
Dimensiones
| Anchura | 6,2 mm |
|---|---|
| Longitud | 56 mm |
| Altura NS 35/7,5 | 62,5 mm |
| Altura NS 35/15 | 70 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 1 mm² |
| Tipo de conexión | Conexión push-in |
| Longitud de pelado mínima | 10 mm |
| Longitud de pelado máxima | 12 mm |
| Calibre macho | A4 |
| Característica | Valor |
|---|---|
| Ejecución del fusible de enlace (EF002530) | Otros |
| Ejecución del portafusibles (EF002531) | Otros |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Corriente nominal In (EF008250) | 6.3 A |
| Tensión nominal (EF000228) | 500 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 1 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.15 mm |
| Altura (EF000040) | 55.934246 mm |
| Profundidad (EF000049) | 63.38 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Negro |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3211861-PT 4-HESI (5X20) | 134 Kbytes |
|
