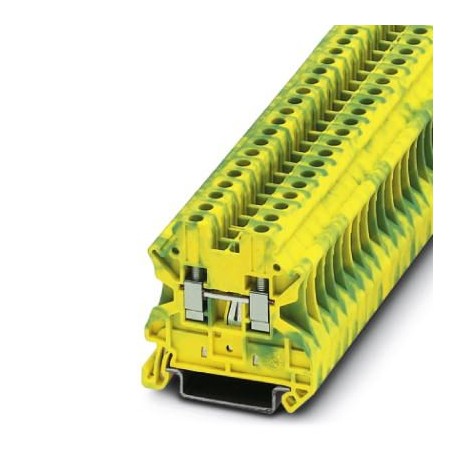

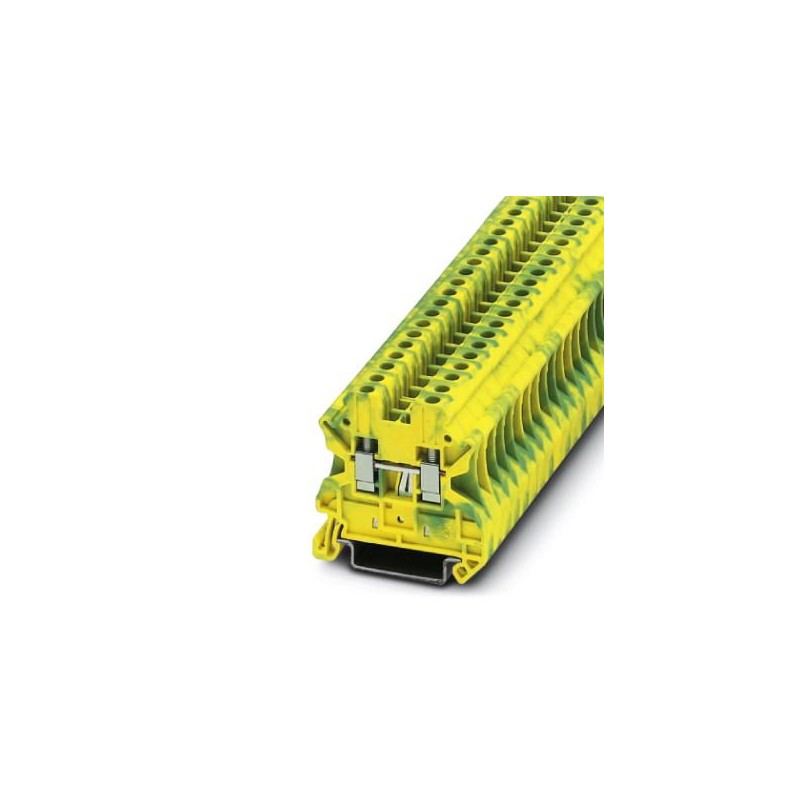

UT 4-PE 3044128 PHOENIX CONTACT Borne de tierra para carril
UT 4-PE
3044128
PHOENIX_CONTACT
Borne de tierra para carril, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:0,14 mm² - 6 mm², AWG: 26 - 10, anchura: 6,2 mm, altura: 46,9 mm, color: amarillo-verde, clase de montaje: NS 35/7,5, NS 35/15
Borna de tierra, número de conexiones: 2, tipo de conexión: Conexión por tornillo, sección: 0,14 mm² - 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: amarillo-verde
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Comprados juntos habitualmente
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3044128 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1121 - |
| Página del catálogo | Página 229 (C_1_2017) |
| EAN | 4017918960407 |
| Peso por unidad (sin incluir el embalaje) | 12,700 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 4 mm² |
| Color | amarillo-verde |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Campo de empleo | Industria ferroviaria |
| Construcción de maquinaria | |
| Construcción de instalaciones | |
| Industria de procesos | |
| Tensión transitoria de dimensionamiento | 8 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Pared lateral abierta | Sí |
| Resultado prueba oscilaciones, ruido de banda ancha | Prueba aprobada |
| Especificación de ensayo, oscilaciones, ruido de banda ancha | DIN EN 50155 (VDE 0115-200):2008-03 |
| Espectro de ensayo | Ensayo de vida útil categoría 1, clase B, en la caja del vagón |
| Frecuencia de ensayo | f1= 5 Hz hasta f2= 150 Hz |
| Nivel ASD | 1,857 (m/s2)2/Hz |
| Aceleración | 0,8 g |
| Duración de ensayo por eje | 5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Resultado prueba de choque | Prueba aprobada |
| Especificación de ensayo, prueba de choque | DIN EN 50155 (VDE 0115-200):2008-03 |
| Tipo de choque | Semisinusoide |
| Aceleración | 5g |
| Duración del choque | 30 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilización estática de material aislante en frío | -60 °C |
| Reacción al fuego para vehículos sobre carriles (DIN 5510-2) | Prueba aprobada |
| Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10) | V0 |
| Índice de oxígeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 clase I | 2 |
| NF F16-101, NF F10-102 clase F | 2 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Emisión de calor calorímetra NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensiones
| Anchura | 6,2 mm |
|---|---|
| Ancho de tapa | 2,2 mm |
| Longitud | 47,7 mm |
| Altura | 46,9 mm |
| Altura NS 35/7,5 | 47,5 mm |
| Altura NS 35/15 | 55 mm |
Datos de conexión
| Observación | Observe la capacidad de corriente de los carriles. |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Rosca de tornillo | M3 |
| Longitud a desaislar | 9 mm |
| Par de apriete mín. | 0,6 Nm |
| Par de apriete máx. | 0,8 Nm |
| Conexión según norma | IEC 60947-7-2 |
| Observación | Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio. |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección del conductor flexible AWG mín. | 26 |
| Sección del conductor flexible AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 4 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 4 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,14 mm² |
| 2 conductores con la misma sección, rígidos máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles máx. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,14 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 1,5 mm² |
| Conexión según norma | IEC/EN 60079-7 |
| Sección de conductor rígido mín. | 0,14 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible mín. | 0,14 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Calibre macho | A4 |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| IEC 60947-7-2 | |
| Clase de combustibilidad según UL 94 | V0 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141118eCl@ss 4.127141118eCl@ss 5.027141118eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141141eCl@ss 8.027141141eCl@ss 9.027141141
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3044128-UT 4-PE | 122 Kbytes |
|
