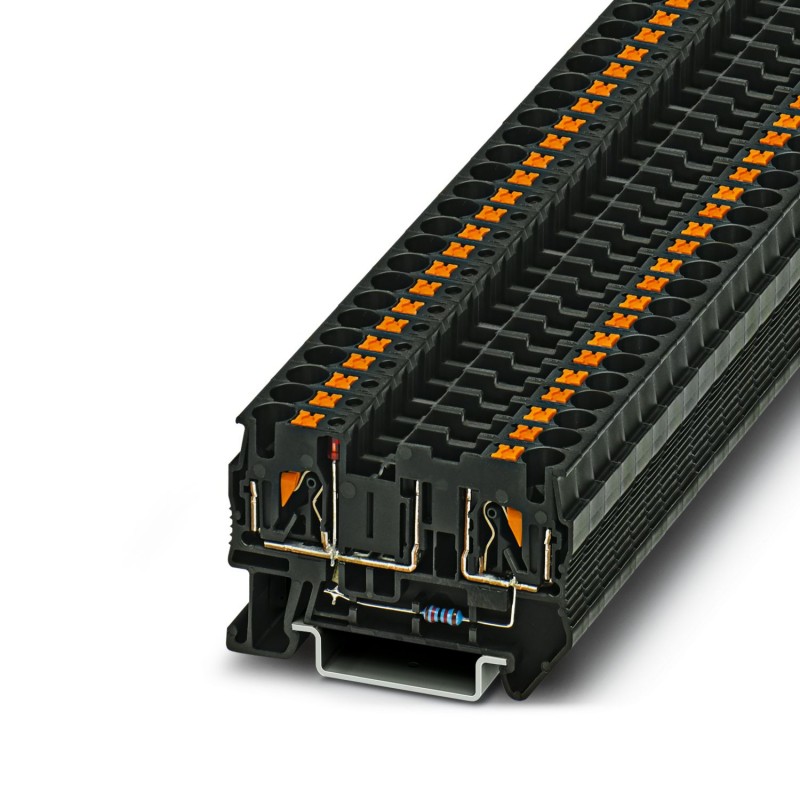

PT 4-FSI/F-LED 24 3208964 PHOENIX CONTACT Borne de carril para fusible, tipo de fusible: Plano, tipo de fusi..
PT 4-FSI/F-LED 24
3208964
PHOENIX_CONTACT
50
Borne de carril para fusible, tipo de fusible: Plano, tipo de fusible: ISO 8820-3 tipo F (miniatura), tensión nominal: 24 V DC, corriente nominal: 10 A, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 4 mm², sección: 0,2 mm²- 6 mm², clase de montaje: NS 35/7,5, NS 35/15, color: negro
Bloques de terminales > Boque de terminales para fusible
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Borne para fusible |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Potenciales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tipo de fusible | Plano |
| Tensión transitoria de dimensionamiento | 6 kV |
| Potencia disipada máxima con condición nominal | 1,02 W |
| Fusible | Modelo F (miniatura) |
| Tensión Indicación luminosa | 24 V DC |
| Corriente Indicación luminosa | 2 mA |
| Corriente máxima en caso de disposición individual | 15 A |
| Tensión Indicación luminosa | 24 V DC |
| Número de conexiones por piso | 2 |
| Sección nominal | 4 mm² |
| Longitud de pelado | 10 mm ... 12 mm |
| Calibre macho | A4 |
| Sección de conductor rígido | 0,2 mm² ... 6 mm² |
| Sección de conductor AWG | 24 ... 10 (Convertido según IEC) |
| Sección de conductor flexible | 0,2 mm² ... 6 mm² |
| Sección de cable flexible [AWG] | 24 ... 10 (Convertido según IEC) |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,25 mm² ... 4 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,25 mm² ... 4 mm² |
| 2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico | 0,5 mm² ... 1 mm² |
| Corriente nominal | 10 A (La corriente se determina mediante el fusible utilizado y la tensión mediante el fusible o la indicación luminosa seleccionada.) |
| Corriente de carga máxima | 15 A (con sección de cable de 6 mm² rígida) |
| Tensión nominal | 24 V DC (La corriente se determina mediante el fusible utilizado y la tensión mediante el fusible o la indicación luminosa seleccionada.) |
| Sección nominal | 4 mm² |
| Sección de conexión directamente enchufable | |
| Sección de conductor rígido | 0,5 mm² ... 6 mm² |
| Sección de cable flexible (puntera sin manguito de plástico) | 0,5 mm² ... 2,5 mm² |
| Sección de cable flexible (puntera con manguito de plástico) | 0,5 mm² ... 2,5 mm² |
| Anchura | 6,2 mm |
| Ancho de tapa | 2,2 mm |
| Altura | 56 mm |
| Profundidad | 35,3 mm |
| Profundidad en NS 35/7,5 | 36,5 mm |
| Profundidad en NS 35/15 | 44 mm |
| Color | negro (RAL 9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| Grupo material aislante | I |
| Material aislante | PA |
| Utilización estática de material aislante en frío | -60 °C |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 130 °C |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflamabilidad de las superficies NFPA 130 (ASTM E 162) | aprobado |
| Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662) | aprobado |
| Toxicidad de los gases de combustión NFPA 130 (SMP 800C) | aprobado |
| Datos mecánicos | |
| Pared lateral abierta | Sí |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C) |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Temperatura ambiente (accionamiento) | -5 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 20 % ... 90 % |
| Humedad de aire admisible (almacenamiento / transporte) | 30 % ... 70 % |
| Tipo de montaje | NS 35/7,5 |
| NS 35/15 |
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.2 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.25 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.2 mm² |
| Corriente nominal In (EF008250) | 10 A |
| Tensión nominal (EF000228) | 24 V |
| Tipo de conexión de eléctrica 1 (EF002526) | Otros |
| Tipo de conexión de eléctrica 2 (EF002527) | Otros |
| Número de pisos (EF002659) | 1 |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Anchura (EF000008) | 6.15 mm |
| Altura (EF000040) | 55.9 mm |
| Profundidad (EF000049) | 35.25 mm |
| Placa de cierre necesaria (EF002525) | Sí |
| Color (EF000007) | Negro |
