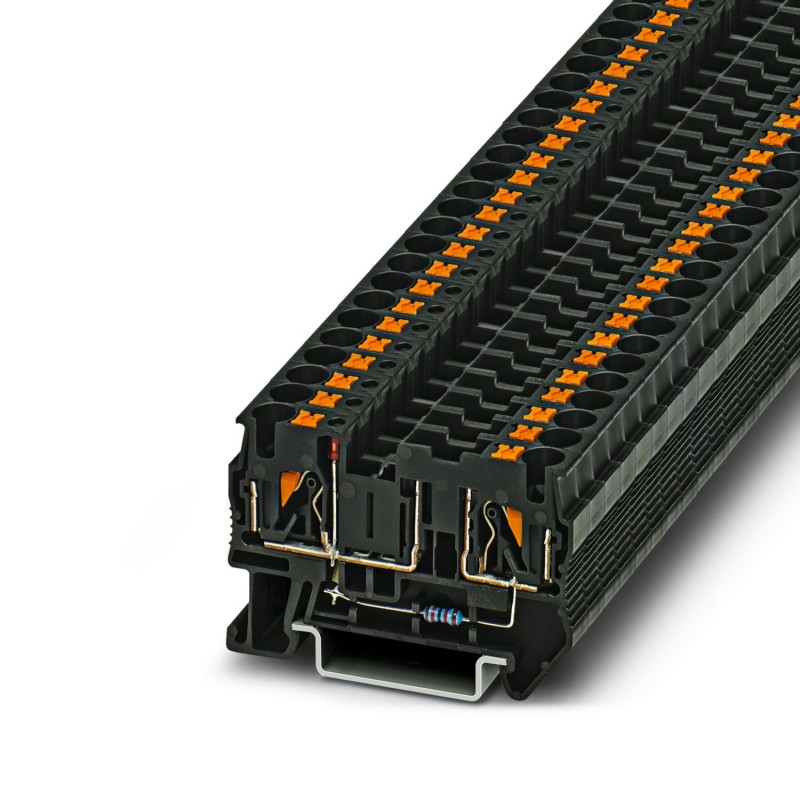

PT 4-FSI/F-LED 24 3208964 PHOENIX CONTACT Bloc de jonction-fusibles
PT 4-FSI/F-LED 24
3208964
PHOENIX_CONTACT
50
Bloc de jonction-fusibles
Borne de rail de fusible, type de fusible : Plat, type de fusible : Modèle F (miniature), tension nominale : 24 V, courant nominal : 10 A, type de raccordement : raccord enfichable, section de cotation : 4 mm², section transversale : 0,2 mm²- 6 mm², classe de montage : NS 35/7.5, NS 35/15, couleur : noir
Bloc de jonction-fusibles, type de fusible: Plat, type de fusible: Type F (miniature), tension nominale: 24 V DC, intensité nominale: 10 A, type de raccordement: Raccordement Push-in, Section de référence: 4 mm2, section : 0,2 mm2- 6 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: noir
Blocs de jonction > Bloc de jonction à fusible
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction-fusibles |
| Nombre de connexions | 2 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 09 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Type de fusible | Plat |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 1,02 W |
| Fusible | Type F (miniature) |
| Tension voyant | 24 V DC |
| Courant voyant | 2 mA |
| Courant maximum pour disposition individuelle | 15 A |
| Tension voyant | 24 V DC |
| Nombre de raccordements par étage | 2 |
| Section nominale | 4 mm² |
| Longueur à dénuder | 10 mm ... 12 mm |
| Gabarit | A4 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section du conducteur AWG | 24 ... 10 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 6 mm² |
| Section de conducteur souple [AWG] | 24 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 4 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 1 mm² |
| Int. nom. | 10 A (Le courant est déterminé par le fusible utilisé, la tension par le fusible ou par le voyant sélectionné.) |
| Courant de charge maximal | 15 A (avec une section de conducteur rigide de 6 mm²) |
| Tension nominale | 24 V DC (Le courant est déterminé par le fusible utilisé, la tension par le fusible ou par le voyant sélectionné.) |
| Section nominale | 4 mm² |
| Section de raccordement par enfichage direct | |
| Section de conducteur rigide | 0,5 mm² ... 6 mm² |
| Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 2,5 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 2,5 mm² |
| Largeur | 6,2 mm |
| Largeur de couvercle | 2,2 mm |
| Hauteur | 56 mm |
| Profondeur | 35,3 mm |
| Profondeur sur NS 35/7,5 | 36,5 mm |
| Profondeur sur NS 35/15 | 44 mm |
| Couleur | noir (RAL 9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Utilisation d'un isolant statique au froid | -60 °C |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | oui |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Type de montage | NS 35/7,5 |
| NS 35/15 |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Courant assigné In (EF008250) | 10 A |
| Tension assignée (EF000228) | 24 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre d'étages (EF002659) | 1 |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 6.15 mm |
| Hauteur (EF000040) | 55.9 mm |
| Profondeur (EF000049) | 35.25 mm |
| Plaque de fermeture requise (EF002525) | Oui |
| Couleur (EF000007) | Noir |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3208964-PT 4-FSI/F-LED 24 | 113 Kbytes |
|
