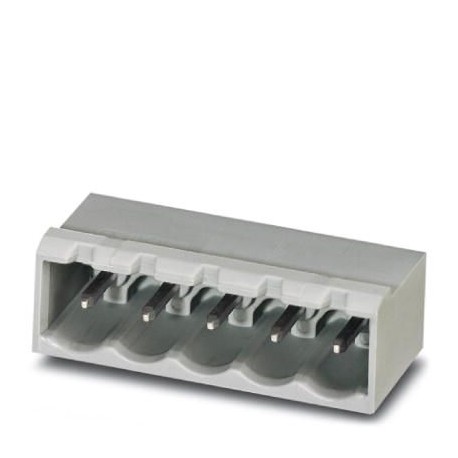

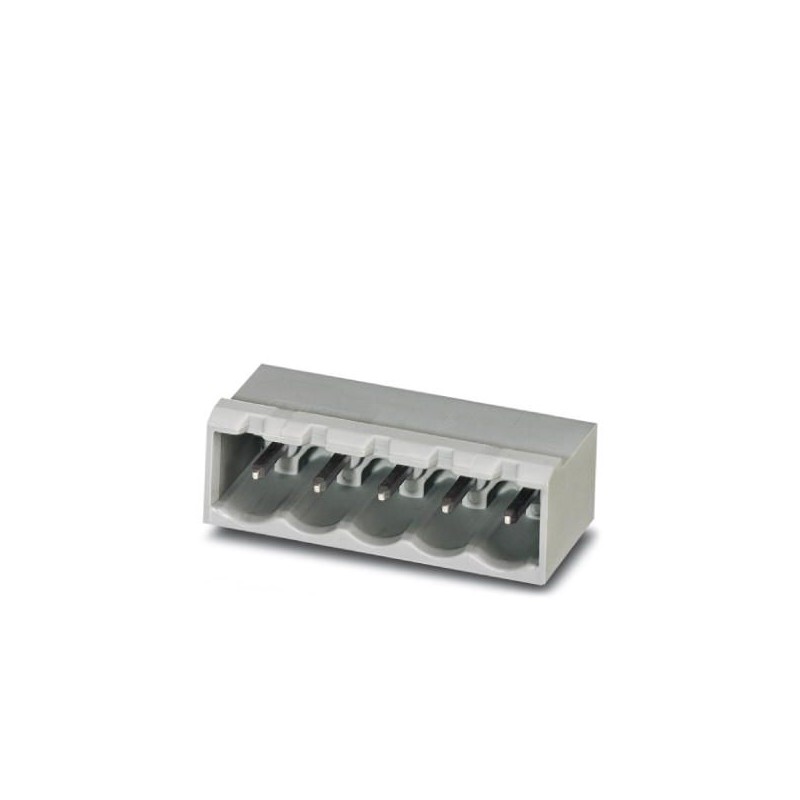

BCH-508HS- 7 BK 5452074 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5 mm2, co..
BCH-508HS-7 BK
5452074
PHOENIX_CONTACT
100
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 7, número de filas: 1, número de polos: 7, número de conexiones: 7, familia de artículos: BCH-HS, paso: 5,08 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos comerciales
| Clave de orden | 5452074 |
|---|---|
| Unidad de embalaje | 100 PIEZAS |
| Clave de ventas | E1 - Conector PCB |
| nota | Producción por encargo (sin devoluciones) |
| GTIN | 4046356855075 |
| Peso por pieza (excluyendo el embalaje) | 2.740 g |
| Peso por pieza (incluyendo embalaje) | 2.868 g |
| Número de arancel aduanero | 85366930 |
| País de origen | CN (China) |
Dimensiones
| Longitud [ l ] | 12 milímetros |
|---|---|
| Ancho | 37,56 milímetros |
| Dimensión de la cuadrícula | 5,08 milímetros |
| Medida a | 30,48 mm |
| Anchura [ w ] | 37,56 milímetros |
| Altura [ h ] | 12,07 mm |
| Altura total | 8,57 milímetros |
| Longitud del pin de soldadura | 3,5 mm |
| Dimensiones del pin | 1 x 1 mm |
| largura | 12 milímetros |
General
| Familia de artículos | BCH-HS |
|---|---|
| Grupo de materiales aislantes | Yo |
| Tensión de sobretensión nominal (III/3) | 4 kV |
| Tensión de sobretensión nominal (III/2) | 4 kV |
| Tensión de sobretensione nominal (II/2) | 4 kV |
| Tensión nominal (III/3) | 250 V |
| Tensión nominal (III/2) | 320 V |
| Tensión nominal (II/2) | 400 V |
| Conexión según el estándar | EN-VDE |
| Corriente nominal IN | 12 A |
| Corriente máxima de carga | 12 A |
| Material aislante | PAPÁ |
| Clase de inflamabilidad según la UL 94 | V0 |
| Color | negro |
| Número de polos | 7 |
Normas y reglamentos
| Conexión según el estándar | EN-VDE |
|---|---|
| CUL | |
| Clase de inflamabilidad según la UL 94 | V0 |
Cumplimiento ambiental de productos
| China RoHS | Periodo de uso previsto: ilimitado = EFUP-e |
|---|---|
| No se permiten sustancias peligrosas por encima de los valores límite |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | Referencia 272607xx |
|---|---|
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 7 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5.08 mm |
| Dimensión modular de las conexiones (EF006827) | 5.08 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.23 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
