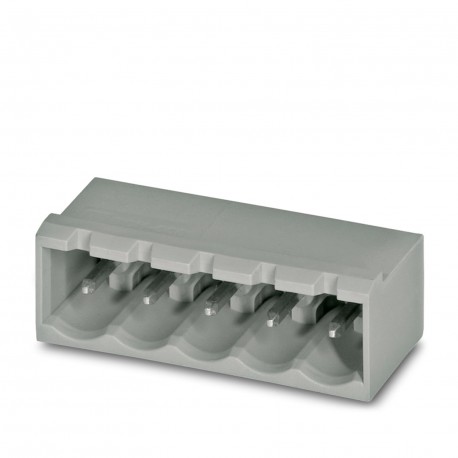

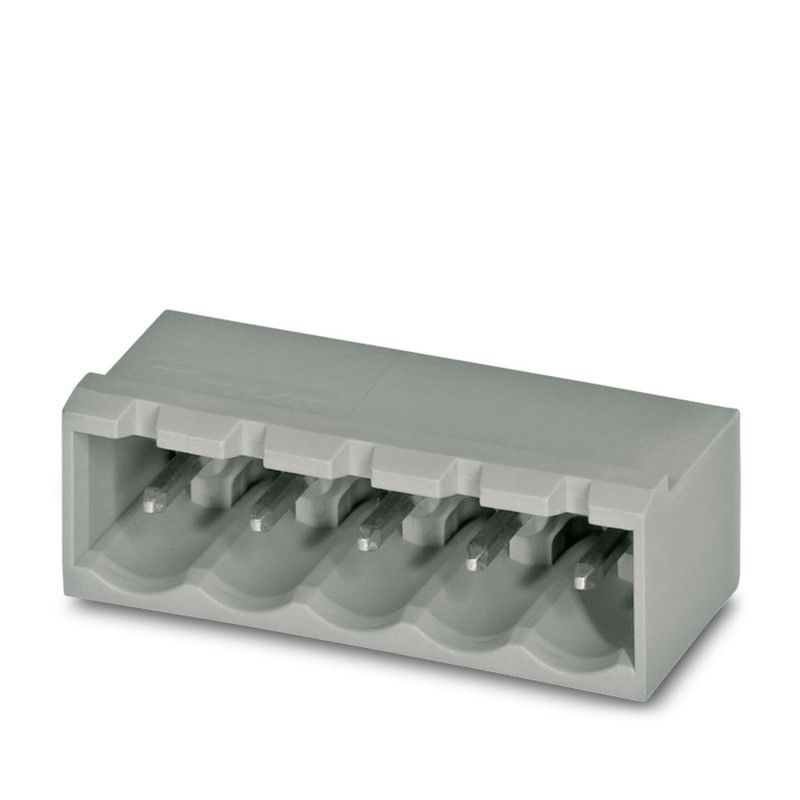

BCH-500HS-5 GN BD:COM 5430165 PHOENIX CONTACT Carcasa de base, corriente nominal: 12 A, tensión de dimension..
BCH-500HS-5 GN BD:COM
5430165
PHOENIX_CONTACT
100
Carcasa de base, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 5, paso: 5 mm, color: verde blanquecino, superficie contactos: Estaño, montaje: Soldadura por ola
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: verde blanquecino, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie contactos: Sn, tipo de conexión del contacto: Macho, número de potenciales: 5, número de filas: 1, número de polos: 5, número de conexiones: 5, familia de artículos: BCH-HS, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 2,5, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Cabezal de la PCB, sección transversal nominal: 2,5 mm2, color: verde blanco, corriente nominal: 12 A, voltaje de referencia (III/2): 320 V, superficie de contacto: Sn, tipo de contacto: Macho, número de potenciales: 5, número de filas: 1, número de polos: 5, número de conexiones: 5, rango de artículo: BCH-HS, paso de 5 mm, montaje: Soldadura por onda, plan del husillo: Pinado lineal, longitud del husillo [P]: 3,23 mm, Número de pines por potencial: 1, Sistema de enchufe: BASICLINE 2,5, Orientación del patrón de enchufe: Estándar, Bloqueo: sin ella, Tipo de fijación: sin ella, Tipo de envase: Embalado en caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 5430165 |
|---|---|
| Unidad de embalaje | 100 pcs |
| Clave de venta | AAYBFA - |
| Cantidad de pedido mínima | 100 pcs |
| EAN | 4055626193182 |
| Peso por unidad (sin incluir el embalaje) | 2,120 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Dimensiones
| Longitud [ l ] | 12 mm |
|---|---|
| Anchura | 27 mm |
| Paso | 5 mm |
| Anchura [ w ] | 27 mm |
| Altura [ h ] | 12,07 mm |
| Altura de construcción | 8,57 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones de patilla | 1 x 1 mm |
| Longitud | 12 mm |
Generalidades
| Familia de artículos | BCH-HS |
|---|---|
| Grupo material aislante | I |
| Tensión de dimensionamiento (III/2) | 320 V |
| Corriente nominal IN | 12 A |
| Clase de combustibilidad según UL 94 | V0 |
| Color | verde blanquecino |
| Número de polos | 5 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 5 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.23 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
