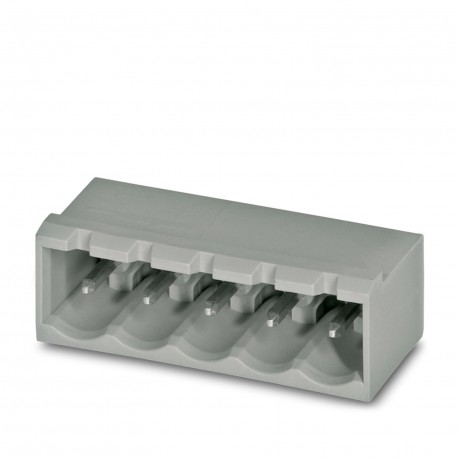

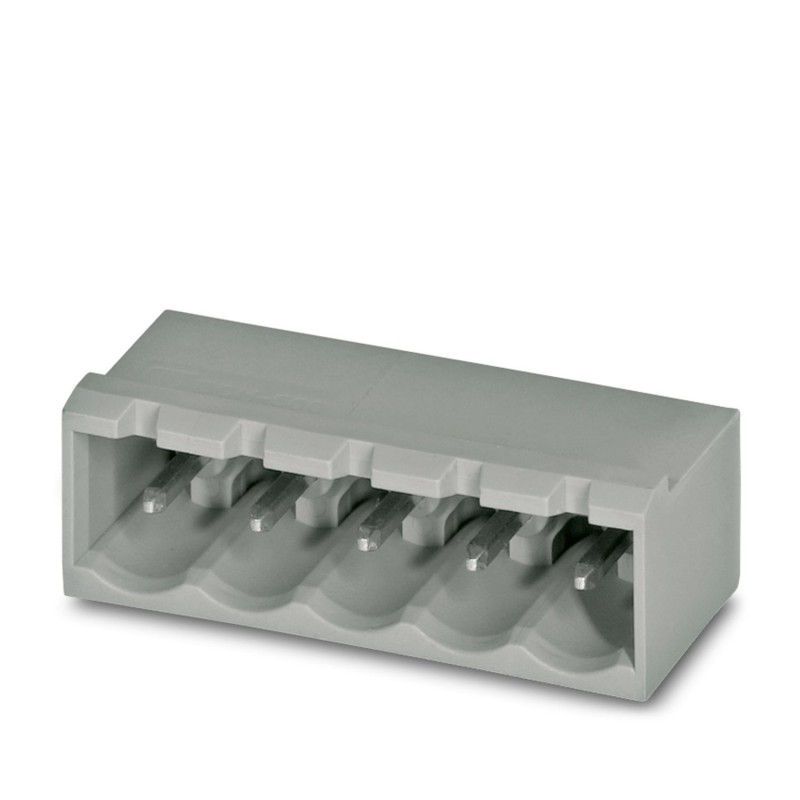

BCH-500HS-5 GN BD:COM 5430165 PHOENIX CONTACT Leiterplattensteckverbinder
BCH-500HS-5 GN BD:COM
5430165
PHOENIX_CONTACT
100
Leiterplattensteckverbinder
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: weißlichgrün, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl der Potentiale: 5, Anzahl der Pole: 1, Anzahl der Pole: 5, Anzahl der Anschlüsse: 5, Artikelfamilie: BCH-HS, Rastermaß: 5 mm, Montage: Wellenlöten, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: BASICLINE 2.5, Ausrichtung der Steckfläche: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed
Leiterplatten-Kapp, Nennquerschnitt: 2,5 mm², Farbe: grün-weiß, Nennstrom: 12 A, Referenzspannung (III/2): 320 V, Kontaktfläche: Sn, Kontakttyp: männlich, Anzahl der Potentiale: 5, Anzahl der Reihen: 1, Anzahl der Polen: 5, Anzahl der Verbindungen: 5, Artikelbereich: BCH-HS, Steigung: 5 mm, Montage: Wellenlöten, Spindelplan: Linearer Pinout, Spindellänge [P]: 3,23 mm, Anzahl der Stifte pro Potential: 1, Stecksystem: BASICLINE 2,5, Ausrichtung des Steckmusters: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungstyp: Verpackt in einem Karton
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 5430165 |
|---|---|
| Verpackungseinheit | 100 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 100 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4055626193182 |
| Gewicht pro Stück (exklusive Verpackung) | 2,120 g |
| Gewicht pro Stück (inklusive Verpackung) | 2,220 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | CN (China) |
Maße
| Länge [ l ] | 12 mm |
|---|---|
| Breite | 27 mm |
| Rastermaß | 5 mm |
| Breite [ w ] | 27 mm |
| Höhe [ h ] | 12,07 mm |
| Bauhöhe | 8,57 mm |
| Länge des Lötpins | 3,5 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 12 mm |
Allgemein
| Artikelfamilie | BCH-HS |
|---|---|
| Isolierstoffgruppe | I |
| Bemessungsspannung (III/2) | 320 V |
| Nennstrom IN | 12 A |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | weißgrün |
| Polzahl | 5 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 5 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5 mm |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.4 mm |
| Länge des Pins (EF006825) | 3.23 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
