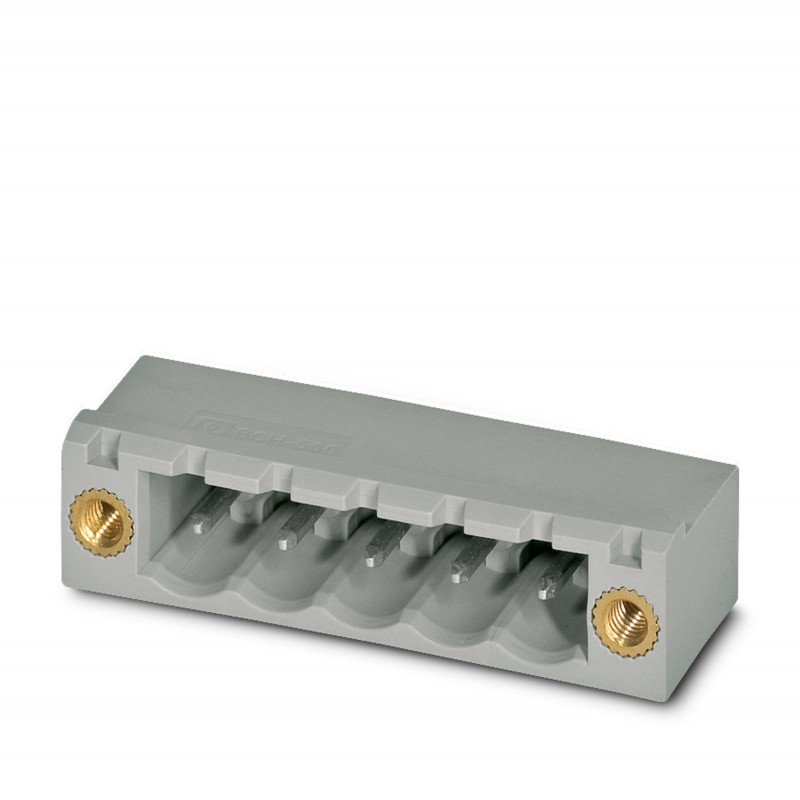

BCH-500HF-15 BK 5452364 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 2,5 mm2, co..
BCH-500HF-15 BK
5452364
PHOENIX_CONTACT
100
Producto bajo demanda, no admite devolución.
Carcasa base placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de potenciales: 15, número de filas: 1, número de polos: 15, número de conexiones: 15, familia de artículos: BCH-HF, paso: 5 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,23 mm, número de pines de soldadura por potencial: 1, sistema enchufable: BASICLINE 2,5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Colectores de PCB, sección transversal nominal: 2,5 mm2, color: negro, corriente nominal: 12 A, voltaje nominal (III/2): 320 V, superficie de contacto: Sn, tipo de conexión de contacto: Pin, número de potenciales: 15, número de filas: 1, número de posiciones: 15, número de conexiones: 15, gama de productos: BCH-HF, paso de 5 mm, montaje: Soldadura por onda, distribución de pines: Pinning lineal, pasador de soldadura [P]: 3,23 mm, número de pasadores de soldadura por potencial: 1, sistema de enchufe: BASICLINE 2,5, Alineación del patrón de conectores de pines: Estándar, bloqueo: Mecanismo de bloqueo por tornillo, montaje: Brida roscada, tipo de embalaje: empaquetado en cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos comerciales
| El código para el pedido | Cinco millones cuatrocientos cincuenta y dos mil trescientos sesenta y cuatro |
|---|---|
| Piezas/paquete. | 100 PCS |
| Ventas clave | AAYBFA - |
| La cantidad de orden mínima | 100 PCS |
| GTIN | Cuatro billones cuarenta y seis millones trescientos cincuenta y seis millones ochocientos cincuenta y dos mil ciento setenta y tres |
| Peso por pieza (paquete incluido) | 7,293 g |
| Número del arancel aduanero | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa y |
Tamaño
| Longitud [ l ] | 12 mm |
|---|---|
| Ancho | 85 mm |
| Paso | 5 mm |
| Medida | 70 mm |
| Ancho [ w ] | 85 mm |
| Altura [ h ] | 12.1 mm |
| Altura de montaje | 8.6 mm |
| Longitud de Pin de la soldadura | 3.5 mm |
| El tamaño de los mangos | 1 x 1 mm |
| Longitud | 12 mm |
General
| La familia artículo | BCH-HF |
|---|---|
| Grupo material aislante | El |
| Picos de tensión, fuerza (III/3) | 4 kV |
| Picos de tensión, fuerza (III/2) | 4 kV |
| Picos de tensión, fuerza (II/2) | 4 kV |
| Tensión nominal (III/3) | 250 V |
| Tensión nominal (III/2) | 320 V |
| Tensión nominal (II/2) | 400 V |
| Ataque de conformidad con | ES-VDE |
| Corriente nominal IN | 12 A |
| Corriente de carga máxima | 12 A |
| Material aislante | PA |
| Clase de comportamiento según UL 94 | V0 |
| Color | negro |
| N. de polos | Quince |
Las regulaciones y los requisitos
| Ataque de conformidad con | ES-VDE |
|---|---|
| CUL | |
| Clase de comportamiento según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Período de uso conforme al destino sin daños para el medio ambiente (EFUP): 50 años |
| La información sobre las sustancias peligrosas que figuran en la declaración del fabricante en "Downlaods" |
Ranking
eCl@ss 4.0272607xxeCl@ss 4.1Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.0Veintisiete millones doscientos sesenta mil setecientos unoeCl@ss 5.1Veintisiete millones doscientos sesenta mil setecientoseCl@ss 6.0Veintisiete millones doscientos sesenta mil setecientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos doseCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos doseCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos dos
UNSPSC 6.01Treinta millones doscientos once mil ochocientos unoUNSPSC 7.0901Treinta y nueve millones ciento veintiún mil cuatrocientos treinta y dosUNSPSC 11Treinta y nueve millones ciento veintiún mil cuatrocientos treinta y dosUNSPSC 12.01Treinta y nueve millones ciento veintiún mil cuatrocientos nueveUNSPSC 13.2Treinta y nueve millones ciento veintiún mil cuatrocientos nueve
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 15 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 5 mm |
| Dimensión modular de las conexiones (EF006827) | 5 mm |
| Corriente nominal In (EF008250) | 12 A |
| Tensión nominal (EF000228) | 320 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.4 mm |
| Longitud del pin (EF006825) | 3.23 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
