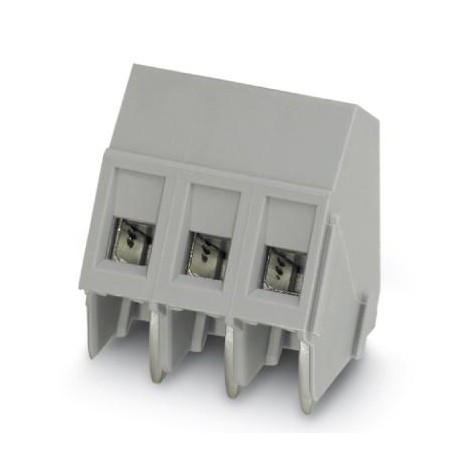

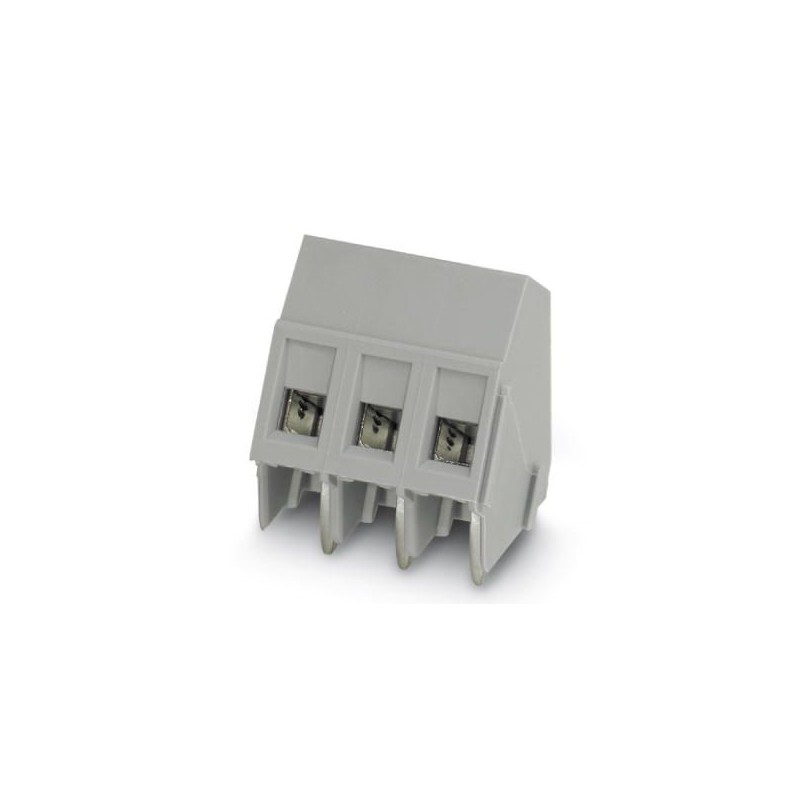

BCA-500X15- 3 BK 5452001 PHOENIX CONTACT Borne p. placa de circuito impreso, Corriente nominal: 24 A, Tensió..
BCA-500X15- 3 BK
5452001
PHOENIX_CONTACT
100
Borne p. placa de circuito impreso, Corriente nominal: 24 A, Tensión nominal: 320 V, Paso: 5 mm, Número de polos: 3, Tipo de conexión: Conexión por tornillo con cápsula de tracción, Montaje: Soldadura por ola, Dirección de conexión Conductor/placa de circuito impreso: 55 °, Color: negro
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos comerciales
| Código de pedido | 5452001 |
|---|---|
| Piezas/paquete | 100 PIEZAS |
| Clave de ventas | AAYAAA - |
| Cantidad mínima de pedido | 100 PIEZAS |
| GTIN | 4046356855808 |
| Peso por pieza (excluyendo el embalaje) | 4.420 g |
| Número del arancel aduanero | 85369010 |
Dimensiones
| Longitud [L] | 13,4 milímetros |
|---|---|
| Paso | 5 milímetros |
| Medida A | 10 milímetros |
| Longitud del pasador [P] | 3,5 mm |
| Diámetro del orificio | 1,3 mm |
generalidad
| Familia de artículos | BCA-X15 |
|---|---|
| Grupo de materiales aislantes | El |
| Dimensionamiento de la tensión de impulso (III/3) | 4 kV |
| Dimensionamiento de la tensión de impulso (III/2) | 4 kV |
| Dimensionamiento de la tensión de impulso (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 630 V |
| Conexión conforme a la norma | EN-VDE |
| Corriente nominal IN | 24 A |
| Sección nominal | 2,5 mm² |
| Material aislante | PAPÁ |
| Pin de soldadura de superficie | |
| Clase de combustibilidad según UL 94 | V0 |
| Longitud de extracción | 7 milímetros |
| No. de postes | 3 |
| Hilo | M3 |
| Par mín. | 0,5 Nm |
| Par máx. | 0,6 Nm |
Datos de conexión
| Sección transversal del conductor rígido mín. | 0,14 mm² |
|---|---|
| Sección transversal del conductor sólido máx. | 2,5 mm² |
| Sección transversal del conductor flexible mín. | 0,14 mm² |
| Sección transversal del conductor flexible máx. | 1,5 mm² |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico mín. | 0,25 mm² |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico máx. | 1,5 mm² |
| Sección transversal de conductor flexible con terminal de cable con collar de plástico mín. | 0,25 mm² |
| Sección transversal de conductor flexible con terminal de cable con collar de plástico máx. | 1,5 mm² |
| Sección transversal del conductor AWG mín. | 26 |
| Sección transversal del conductor AWG máx. | 14 |
| 2 conductores del mismo diámetro, rígido mín. | 0,14 mm² |
| 2 conductores del mismo diámetro, rígido máx. | 1 mm² |
| 2 conductores del mismo diámetro, flexible mín. | 0,14 mm² |
| 2 conductores del mismo diámetro, flexibles máx. | 0,75 mm² |
| 2 conductores del mismo diámetro, flexibles con AEH sin collar de plástico mín. | 0,25 mm² |
| 2 conductores del mismo diámetro, flexibles con AEH sin collar de plástico máx. | 0,5 mm² |
| 2 conductores del mismo diámetro, flexibles con TWIN-AEH con collar de plástico mín. | 0,5 mm² |
| 2 conductores del mismo diámetro, flexibles con TWIN-AEH con collar de plástico máx. | 1 mm² |
Cumplimiento ambiental de productos
| REACh SVHC | Plomo 7439-92-1 |
|---|---|
| China RoHS | Período de uso previsto respetuoso con el medio ambiente (EFUP): 50 años |
| La información sobre las sustancias peligrosas se puede encontrar en la declaración del fabricante en "Descargas" |
Tablas
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
