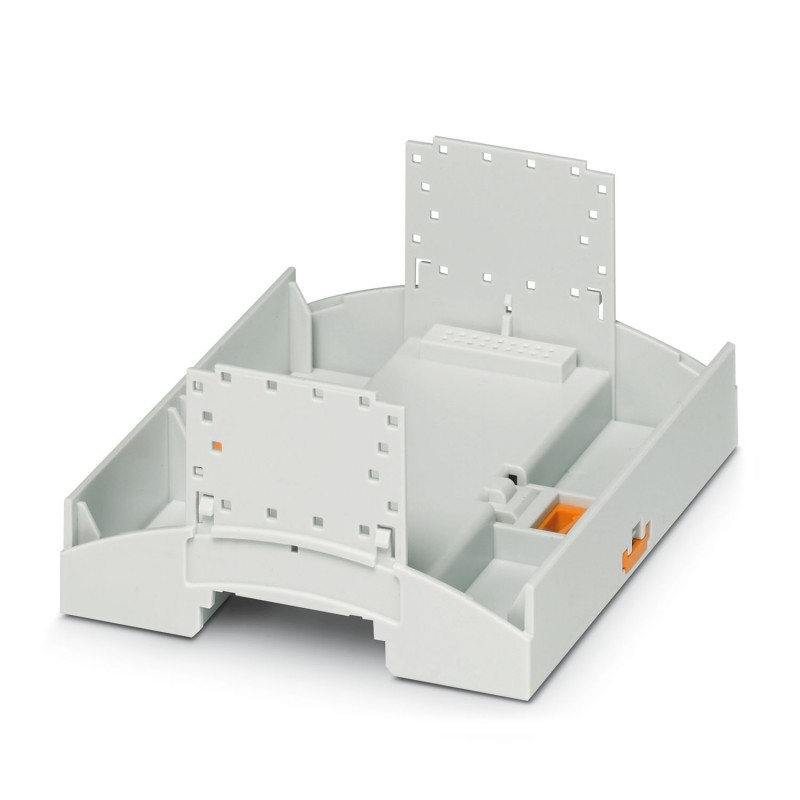

BC 107,6 UT HBUS KMGY 2202951 PHOENIX CONTACT Caja para carril para el empleo en distribuidores de instalaci..
BC 107,6 UT HBUS KMGY
2202951
PHOENIX_CONTACT
10
Caja para carril para el empleo en distribuidores de instalación según DIN 43880, Parte inferior de la carcasa con anclaje de base, anchura: 107,6 mm, altura: 89,7 mm, profundidad: 48,9 mm, color: gris claro (similar RAL 7035), puenteado transversal: Conector de bus para carril DIN (opcional), número de polos conector transversal: 16
Componentes industriales de baja tensión > Base de montaje para panel de perfil extruido
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Indicaciónes de montaje | Observe la hoja de datos de la serie en el área de descarga. |
| Tipo de producto | Parte inferior de la carcasa |
| Tipo de carcasa | Caja para carril para el empleo en distribuidores de instalación según DIN 43880 |
| Serie de carcasas | BC |
| Familia de productos | BC 107,6.. |
| Número de polos máx. | 0) |
| Ejecución | Parte inferior de la carcasa con anclaje de base |
| Orificio de ventilación disponible | no |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Esquema de dimensiones |  |
| Anchura | 107,6 mm |
| Altura | 89,7 mm |
| Profundidad | 48,9 mm |
| Unidad de división | 6 UD |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Color (Carcasa) | gris claro (RAL 7035) |
| Clase de inflamabilidad según UL 94 | V0 |
| CTI según IEC 60112 | |
| Material carcasa | Policarbonato |
| Características de la superficie | no tratado |
| Potencia disipada carcasa individual con 20 °C | |
| Temperatura ambiente | 20 °C |
| Facto de reducción | 1 |
| Posición para el montaje | vertical |
| Potencia disipada | 13,08 W |
| Potencia disipada carcasa individual con 30 °C | |
| Temperatura ambiente | 30 °C |
| Facto de reducción | 0,84 |
| Posición para el montaje | vertical |
| Potencia disipada | 11 W |
| Potencia disipada carcasa individual con 40 °C | |
| Temperatura ambiente | 40 °C |
| Facto de reducción | 0,72 |
| Posición para el montaje | vertical |
| Potencia disipada | 9,4 W |
| Potencia disipada carcasa individual con 50 °C | |
| Temperatura ambiente | 50 °C |
| Facto de reducción | 0,6 |
| Posición para el montaje | vertical |
| Potencia disipada | 7,85 W |
| Potencia disipada carcasa individual con 60 °C | |
| Temperatura ambiente | 60 °C |
| Facto de reducción | 0,48 |
| Posición para el montaje | vertical |
| Potencia disipada | 6,3 W |
| Potencia disipada carcasa individual con 70 °C | |
| Temperatura ambiente | 70 °C |
| Facto de reducción | 0,38 |
| Posición para el montaje | vertical |
| Potencia disipada | 5 W |
| Ensayo de vibraciones | |
| Especificación del ensayo | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,15 mm (10 Hz ... 58,1 Hz) |
| Aceleración | 2g (58,1 Hz ... 150 Hz) |
| Duración de ensayo por eje | 2,5 h |
| Direcciones de ensayo | Ejes X, Y y Z |
| Ensayo filam. incandescente | |
| Especificación del ensayo | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Tiempo de actuación | 30 s |
| Resistencia mecánica/tambor descendente | |
| Especificación del ensayo | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altura de caída | 50 cm |
| Frecuencia | 50 |
| Choque | |
| Especificación del ensayo | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semisinusoide |
| Aceleración | 15g |
| Duración del choque | 11 ms |
| Número de choques por dirección | 3 |
| Direcciones de ensayo | Ejes X, Y y Z (pos. y neg.) |
| Comprobación de sustancias perjudiciales para humectación de barniz | |
| Especificación del ensayo | VDMA 24364:2018-05 |
| Resultado | Prueba aprobada |
| Índice de protección (código IP) | |
| Especificación del ensayo | DIN EN 60529 (VDE 0470-1):2014-09 |
| Resultado Grado de protección Código IP | IP20 |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (En función de la disipación) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Humedad relativa del aire (almacenamiento / transporte) | 95 % |
| Número de alojamientos de placa de circuito impreso | 9 |
| Tipo de fijación de placas de circuito impreso | Bloqueo |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Tipo de montaje | Montaje sobre carril DIN/montaje mural |
| Tipo de embalaje | empaquetado en caja |
| Tipo del embalaje exterior | Cartón |
| Característica | Valor |
|---|---|
| Tipo de caja (EF003086) | Cerrado |
| Carcasa apilable (EF003088) | No |
| Material (EF002169) | Otros |
| Acabado de superficie (EF006569) | Otros |
| Color (EF000007) | Gris |
| Número RAL (EF000116) | 7035 |
| Anchura (EF000008) | 107.6 mm |
| Altura (EF000040) | 89.7 mm |
| Profundidad (EF000049) | 48.9 mm |
