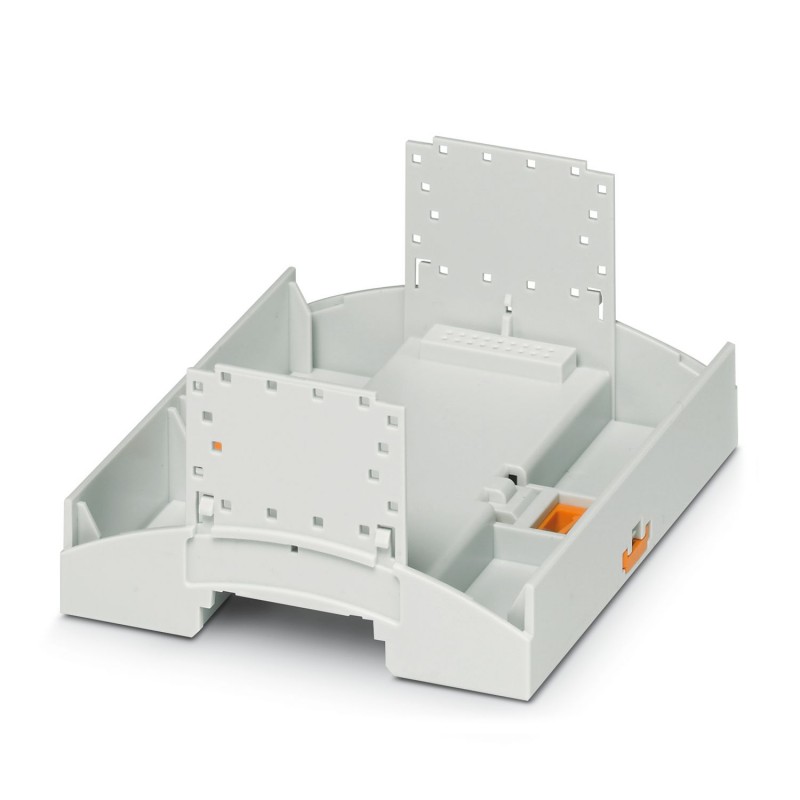

BC 107,6 UT HBUS KMGY 2202951 PHOENIX CONTACT Elektronikgehäuse
BC 107,6 UT HBUS KMGY
2202951
PHOENIX_CONTACT
10
Elektronikgehäuse
Schienenkasten für den Einsatz in Einbauverteilern nach DIN 43880, Gehäuseunterteil mit Bodenverankerung, Breite: 107,6 mm, Höhe: 89,7 mm, Tiefe: 48,9 mm, Farbe: lichtgrau (7035), Querbrücke: Schienenbusstecker (optional), Anzahl Kreuzverbinderpole: 16
Tragschienengehäuse für den Einsatz in Installationsverteilern nach DIN 43880, Gehäuseunterteil mit Fußriegel, Breite: 107,6 mm, Höhe: 89,7 mm, Tiefe: 48,9 mm, Farbe: lichtgrau (ähnlich RAL 7035), Querverbindung: Tragschienen-Busverbinder (optional), Polzahl Querverbinder: 16
Niederspannungsschaltgeräte > Strangprofil-Aufbaugehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Montagehinweis | Beachten Sie bitte das Familiendatenblatt im Download-Bereich. |
| Produkttyp | Gehäuseunterteil |
| Gehäuseart | Tragschienengehäuse für den Einsatz in Installationsverteilern nach DIN 43880 |
| Gehäuseserie | BC |
| Produktfamilie | BC 107,6.. |
| Max. Polzahl | 0) |
| Ausführung | Gehäuseunterteil mit Fußriegel |
| Lüftungsöffnung vorhanden | nein |
| Datenpflegestand | |
| Artikelrevision | 04 |
| Maßzeichnung |  |
| Breite | 107,6 mm |
| Höhe | 89,7 mm |
| Tiefe | 48,9 mm |
| Teilungseinheit | 6 TE |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Farbe (Gehäuse) | lichtgrau (RAL 7035) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| CTI nach IEC 60112 | |
| Material Gehäuse | Polycarbonat |
| Oberflächenbeschaffenheit | unbehandelt |
| Verlustleistung Einzelgehäuse bei 20 °C | |
| Umgebungstemperatur | 20 °C |
| Reduktionsfaktor | 1 |
| Einbaulage | vertikal |
| Verlustleistung | 13,08 W |
| Verlustleistung Einzelgehäuse bei 30 °C | |
| Umgebungstemperatur | 30 °C |
| Reduktionsfaktor | 0,84 |
| Einbaulage | vertikal |
| Verlustleistung | 11 W |
| Verlustleistung Einzelgehäuse bei 40 °C | |
| Umgebungstemperatur | 40 °C |
| Reduktionsfaktor | 0,72 |
| Einbaulage | vertikal |
| Verlustleistung | 9,4 W |
| Verlustleistung Einzelgehäuse bei 50 °C | |
| Umgebungstemperatur | 50 °C |
| Reduktionsfaktor | 0,6 |
| Einbaulage | vertikal |
| Verlustleistung | 7,85 W |
| Verlustleistung Einzelgehäuse bei 60 °C | |
| Umgebungstemperatur | 60 °C |
| Reduktionsfaktor | 0,48 |
| Einbaulage | vertikal |
| Verlustleistung | 6,3 W |
| Verlustleistung Einzelgehäuse bei 70 °C | |
| Umgebungstemperatur | 70 °C |
| Reduktionsfaktor | 0,38 |
| Einbaulage | vertikal |
| Verlustleistung | 5 W |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Fallhöhe | 50 cm |
| Frequenz | 50 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Prüfung auf lackbenetzungsstörende Stoffe | |
| Prüfspezifikation | VDMA 24364:2018-05 |
| Ergebnis | Prüfung bestanden |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Ergebnis Schutzgrad IP-Code | IP20 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 95 % |
| Anzahl der Leiterplattenaufnahmen | 9 |
| Art der Leiterplattenbefestigung | Verrastung |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Montageart | Tragschienenmontage / Wandmontage |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Karton |
| Merkmal | Wert |
|---|---|
| Gehäuseart (EF003086) | geschlossen |
| Gehäuse anreihbar (EF003088) | Nein |
| Werkstoff (EF002169) | sonstige |
| Ausführung der Oberfläche (EF006569) | sonstige |
| Farbe (EF000007) | grau |
| RAL-Nummer (EF000116) | 7035 |
| Breite (EF000008) | 107.6 mm |
| Höhe (EF000040) | 89.7 mm |
| Tiefe (EF000049) | 48.9 mm |
