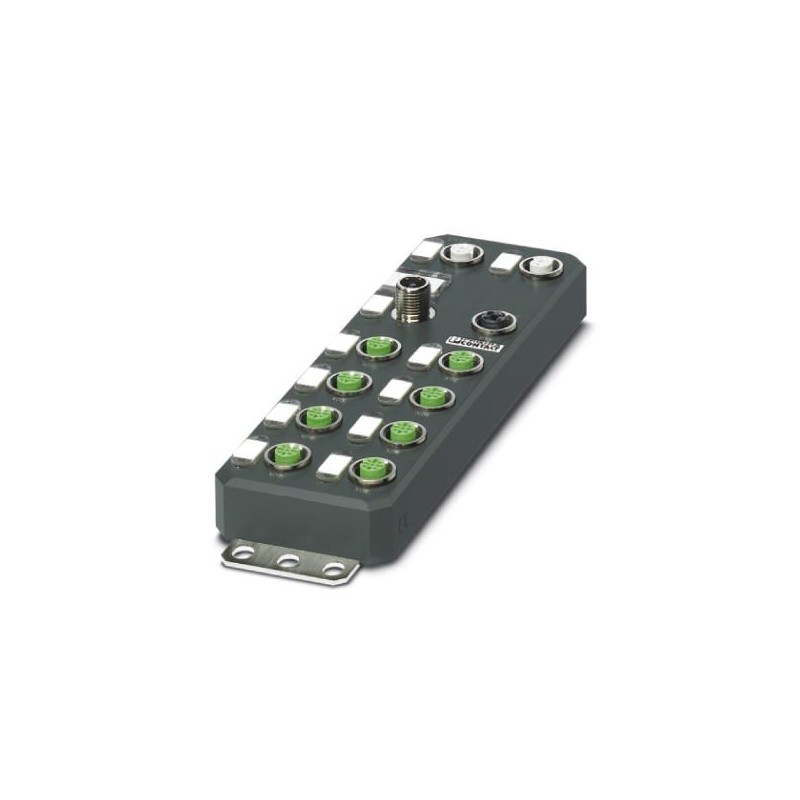

AXL E EC DI16 M12 6P 2701521 PHOENIX CONTACT Dispositivo E/S descentralizado
AXL E EC DI16 M12 6P
2701521
PHOENIX_CONTACT
Axioline E, Equipo de entrada digital, EtherCAT®, Tecnología de conexión rápida M12, Entradas digitales: 16, 24 V DC, técnica de conexión: 4 conductores, Carcasa de plástico, índice de protection: IP65/67
I/O
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2701521 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI7DE - |
| Página del catálogo | Página 192 (C_6_2017) |
| EAN | 4046356763714 |
| Peso por unidad (sin incluir el embalaje) | 480,000 g |
| Número de tarifa arancelaria | 85176200 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 60 mm |
| Altura | 185 mm |
| Profundidad | 30,5 mm |
| Observación acerca de indicaciones de medida | La altura es de 212 mm, incluyendo las solapas de fijación. |
| Distancia entre taladros | 198,5 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % |
| Humedad de aire admisible (almacenamiento / transporte) | 5 % ... 95 % |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP65/IP67 |
Interfaces
| Denominación | EtherCAT® |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Tecnología de conexión rápida M12 |
| Nota acerca del tipo de conexión | Codificado D |
| Denominación punto de conexión | Cable de cobre |
| Velocidad de transmisión | 100 MBit/s (con autonegociación) |
| Número de polos | 4 |
Límites del sistema del acoplador de bus
| Denominación | EtherCAT® |
|---|---|
| Tipo de aparato | Esclavo EtherCAT® |
| Protocolos específicos del sistema | Protocolos Mailbox CANopen®over EtherCAT® |
| Protocolos Mailbox File access over EtherCAT® | |
| Tipo de direccionamiento | Auto-increment addressing |
| Fixed position addressing | |
| Logical addressing | |
| Especificación | ETG.1000 V1.02 |
Alimentación
| Denominación | Electrónica modular y sensores (US) |
|---|---|
| Tipo de conexión | Conector enchufable M12 (codificado T) |
| Número de polos | 4 |
| Tensión de alimentación | 24 V DC |
| Zona de tensión nominal de alimentación | 18 V DC ... 31,2 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | típ. 190 mA ±15 % (con 24 V DC) |
| Denominación | Actuadores (UA) para otros dispositivos |
| Tipo de conexión | Conector enchufable M12 (codificado T) |
| Número de polos | 4 |
| Tensión de alimentación | 24 V DC |
| Zona de tensión nominal de alimentación | 18 V DC ... 31,2 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | típ. 3 mA ±15 % (con 24 V DC) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | EN 61131-2 tipo 1 y 3 |
| Tipo de conexión | Conectores M12 con dotación doble |
| Técnica de conexión | 4 conductores |
| Número de entradas | 16 |
| Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de la alimentación de sensores |
| Tiempo de filtro de entrada | < 1000 µs |
| Margen de tensión de entrada Señal "0" | 0 V ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Corriente nominal de entrada a UIN | típ. 3 A |
Separación de potencial
| Trayecto de comprobación | Alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales)/conexión de bus (Ethernet 1) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales)/conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 1)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 2)/FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus (Ethernet 1)/conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores)/alimentación de 24 V (alimentación de la lógica y de sensores, entradas digitales) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores) / conexión de bus (Ethernet 1) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores) / conexión de bus (Ethernet 2) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (alimentación de actuadores)/FE 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 30g, duración 11 ms, impulso de choque en forma de semisinusoide | |
| Choque continuo según EN 60068-2-27/IEC 60068-2-27 10g | |
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
